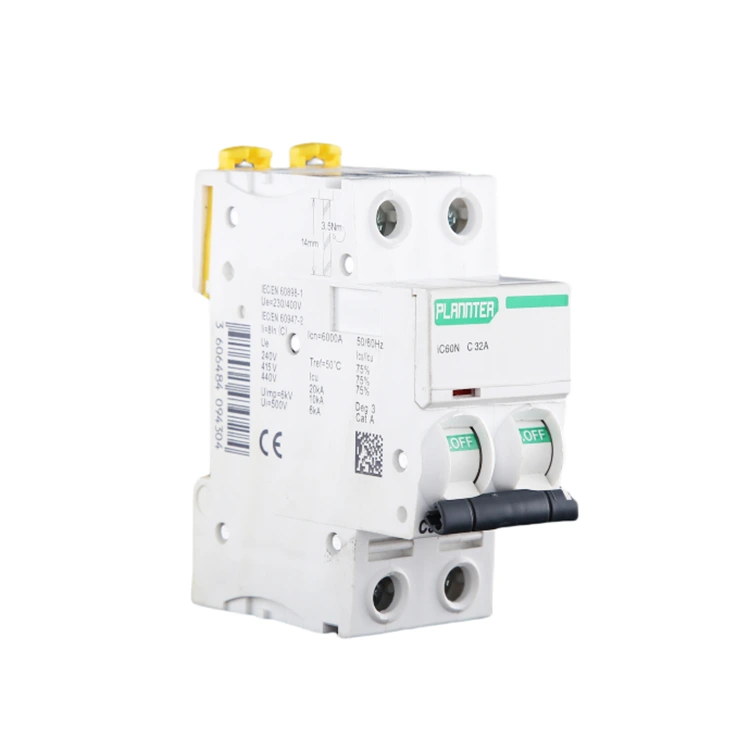

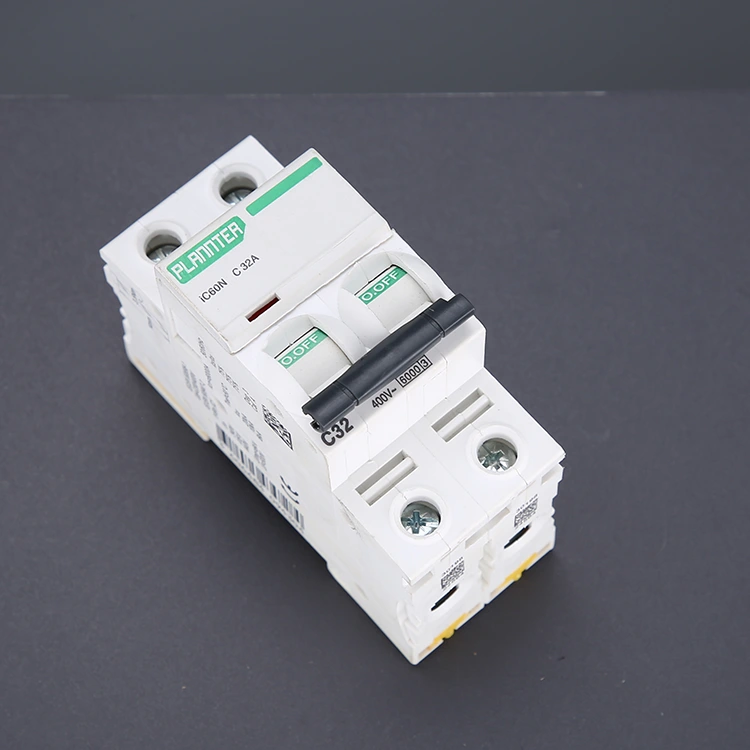

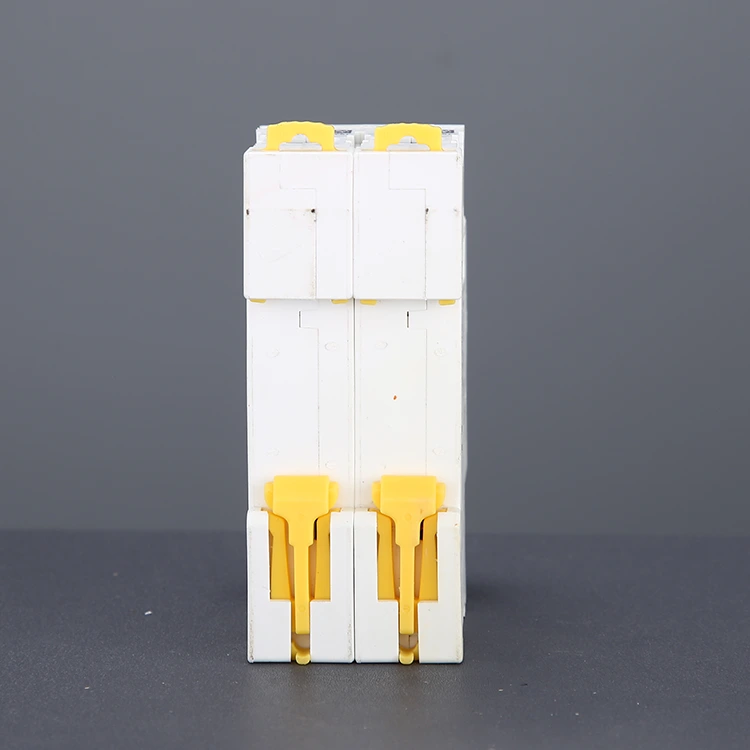

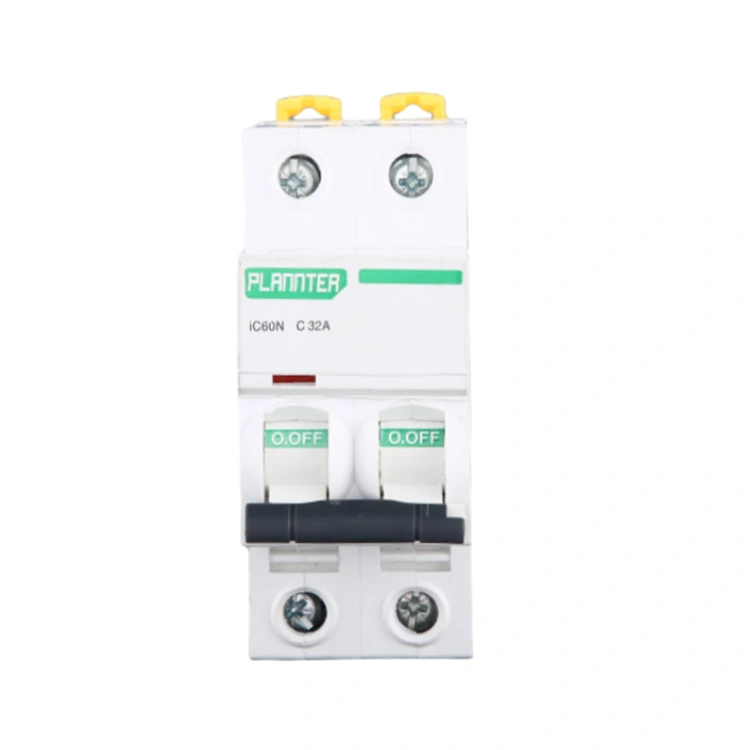

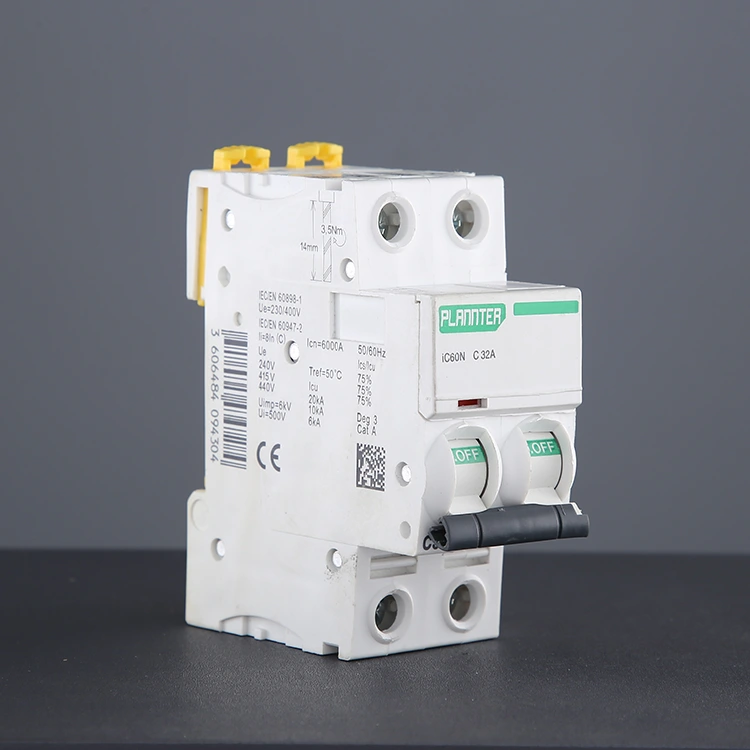

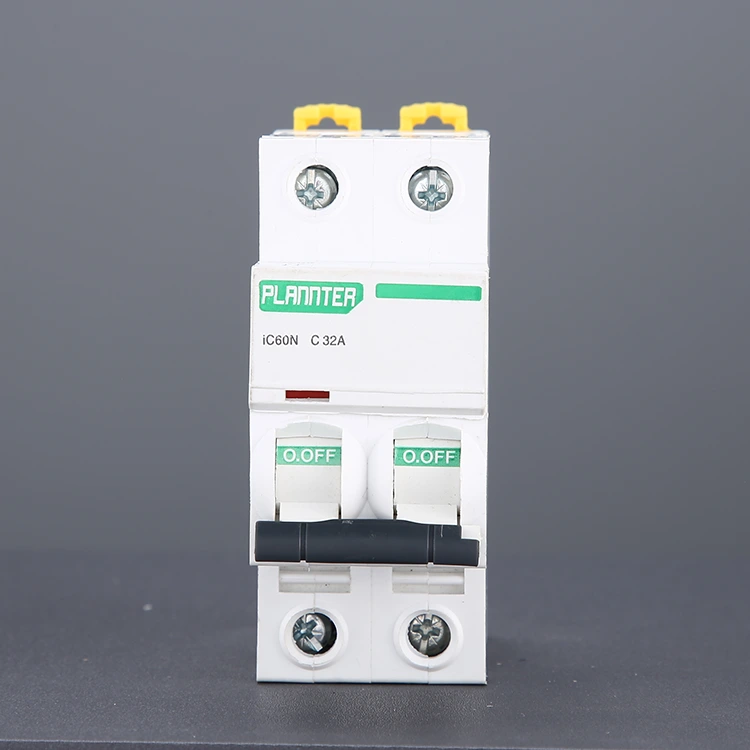

DIN-skena montering dvärgbrytare

Till skillnad från enpolig brytare (1P) som bara kopplar bort brandkabeln, kommer 2-polig DIN-skenamonterad miniatyrbrytare synkront att koppla bort brandkabeln och nolltråden vid utlösning, vilket undviker risken för elektriska stötar på grund av elektrifieringen av nolltråden, vilket är en högre säkerhetsfaktor. Därför är den särskilt lämplig för applikationer som kräver fullständigt skydd mot strömavbrott, såsom hushållsluftkonditionering, varmvattenberedare, distributionshuvudströmbrytare, liten elutrustning och så vidare.

Varför är DIN Rail Design industristandard?

1. Modularitet och flexibilitet

Ungefär som att bygga med block kan du montera flera strömbrytare, jordfelsbrytare, kontaktorer eller reläer sida vid sida på skenan.

Om en krets kräver en extra gren behöver du helt enkelt sätta in en ny brytare i ett ledigt utrymme på skenan – utan att behöva byta ut hela distributionskortet.

2. Exceptionell installationseffektivitet

För elektriker tar installationen av en DIN-skena-monterad dvärgbrytare bara några sekunder. Jämfört med traditionella skruvfasta metoder minskar installationstiden med över 80 %.

3. Standardisering och utbytbarhet

Genom att följa IEC 60898-standarden är PUGAO-brytare dimensionellt fullt kompatibla med märken som ABB, Schneider Electric och Siemens. Om du behöver byta ut befintlig utrustning fungerar våra produkter som direkta ersättningar.

4. Värmeavledning och underhåll

Skenmontering stänger av brytarna, vilket skapar ett luftcirkulationsgap bakom dem som underlättar effektiv värmeavledning.

För underhåll behöver du helt enkelt ta bort den specifika enheten från skenan, vilket eliminerar behovet av att demontera hela skåpskåpet.

DIN-skenamontering vs. fast montering: Vad är skillnaden?

Scenarier för val av rälsmontering: Skenmontering är det föredragna valet för över 90 % av strömbrytarapplikationerna.

● Standardfördelningslådor eller -skåp

● Situationer som kräver batchinstallation (ingenjörsprojekt)

● Fall där framtida underhåll eller utbyggnad kan krävas

● Eldistributionssystem för bostäder, kommersiella och de flesta industrier

Fungera

Överbelastningsskydd: När belastningsströmmen överskrider märkvärdet under en längre tid böjs bimetallen inuti MCB av värme, vilket utlöser den mekaniska mekanismen att verka och bryta kretsen, vilket förhindrar att ledningen överhettas och orsakar brand.

Short-circuit protection: När en kortslutning inträffar i ledningen och strömmen stiger omedelbart, genererar den elektromagnetiska slutaren snabbt en stark magnetisk kraft och trycker på länkmekanismen för att koppla bort kontakterna, vilket utlöser en millisekundsutlösning.

Fullständig isolering: Under underhåll eller översyn kan manuell manövrering av strömbrytaren samtidigt koppla från brandledningen och nollledningen, vilket säkerställer att utrustningen inte är elektrifierad och säkerställer operatörernas säkerhet.

Dubbel övervakning: Denna DIN-skena-monterade miniatyrbrytare kan övervaka den aktuella statusen för brandledningen och nolllinjen i realtid och utföra skyddsåtgärden omedelbart när det finns någon avvikelse i någon av linjerna.

Hur man korrekt installerar en DIN-skena-monterad effektbrytare?

Inkluderat med din produktleverans, tillhandahåller PUGAO en omfattande installations- och underhållsguide; om du stöter på några problem är du välkommen att kontakta vårt tekniska supportteam efter försäljning. Eftersom DIN-skenans design förenklar installationsprocessen kan vi också erbjuda rekommendationer baserade på standardinstallationsmetoder.

Steg 1: Koppla bort strömförsörjningen

Innan du utför några åtgärder är det absolut nödvändigt att bryta huvudströmförsörjningen till distributionsboxen. Använd en multimeter eller spänningsprovare för att kontrollera de inkommande terminalerna; fortsätt med arbetet först efter att ha bekräftat att ingen spänning finns. Vi rekommenderar att du bär isolerade handskar och skyddsglasögon.

Steg 2: Inspektera installationsmiljön

Kontrollera att en standard 35 mm DIN-skena är installerad i distributionslådan. Se till att det finns tillräckligt med fritt utrymme för att underlätta värmeavledning och framtida underhåll, och bekräfta att skenan är ordentligt fastsatt utan att den är lös.

Steg 3: Montera effektbrytaren på skenan

Rikta in den övre klämman på strömbrytaren med DIN-skenan och tryck sedan nedåt tills den nedre klämman automatiskt låser på plats. Enheten måste vara säkert fastsatt och fri från vacklande.

Den modulära designen möjliggör installation sida vid sida av flera strömbrytare.

Steg 4: Anslut ström- och lastledningar

Standardkabelkonfigurationen innebär att strömingången ansluts till de övre terminalerna och lastutgången till de nedre terminalerna. Använd kablar som uppfyller den specificerade strömstyrkan (t.ex. för en 32A-brytare rekommenderas en trådtvärsektion på ≥4mm²). Dra åt anslutningsskruvarna ordentligt för att förhindra lösa anslutningar eller överhettning.

Steg 5: Verifiera kabel- och installationsstatus

Kontrollera att alla ledningsanslutningar är säkra och att inga nakna ledningar är exponerade. Kontrollera polariteten och fassekvensen – detta är särskilt viktigt för trefassystem. Se till att strömbrytaren är i läge "OFF" (bortkopplad).

Steg 6: Starttestning

Efter att ha återställt huvudströmförsörjningen, sätt strömbrytaren till läget "ON" för att testa att den fungerar korrekt. Kontrollera om det finns onormala ljud, tecken på överhettning eller oväntat snubbel.

FAQ

1. Är du ett handelsföretag eller en tillverkare?

Vi är en professionell fabrik med 10 års erfarenhet av DIN Rail Mount Miniature Circuit Breaker.

2. Accepterar du anpassad service?

Vi tillhandahåller OEM / ODM-tjänst, vi kan skriva ut din varumärkeslogotyp på produkterna. Professionellt tekniskt team och offertteam kan tillhandahålla tillfredsställande lösningar enligt dina ritningar och parameterkrav.
