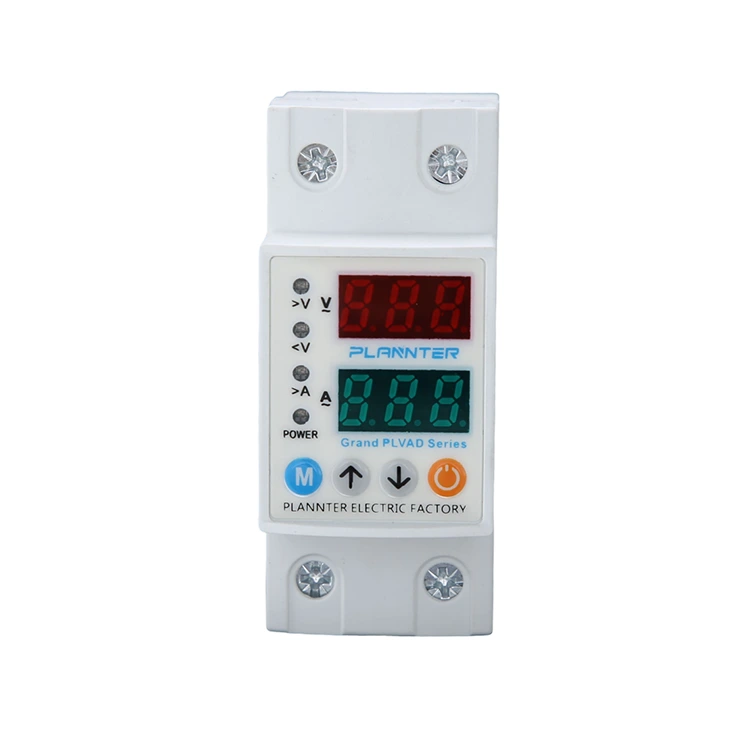

40A 63A Över- och underskydd

Pugao 40A 63A Över- och underskyddär en specialiserad elektrisk säkerhetsanordning utformad för att skydda kretsar och anslutna apparater från spänningsinstabilitet. Klassad för standard 220VAC/230VAC-system (50/60Hz), denna rälsmonterade enhet övervakar kontinuerligt nätspänningen.

Den kopplar automatiskt från strömförsörjningen när spänningsnivåerna överstiger säkra trösklar (överspänning) eller faller för lågt (underspänning), vilket förhindrar skador på motorer, kretskort och ledningar. Med en robust design som kan arbeta i temperaturer från -20°C till +55°C, säkerställer den pålitlig prestanda i olika miljöer.

Funktionsprincip

Funktionsprincipen för 40A 63A över- och underskydd är faktiskt övervakningen av spänningsdata. Detta inkluderar till exempel detektering och övervakning av sensorer, styrenheter, reläer och andra förhållanden.

Sensor: Spänningsnivån kan övervakas i realtid. Om spänningen överstiger eller faller under vårt förinställda tröskelvärde skickar sensorn en signal till styrenheten som uppmanar oss att köra processen.

Styrenhet: kan ta emot signaler från sensorn och avgöra om spänningen är onormal. Om spänningen upptäcks vara för hög eller för låg kommer styrenheten att aktivera skyddsåtgärder.

Relä: När det beordras av kontrollenheten öppnar reläet snabbt kretsen för att skydda utrustningen från skador och förhindra brand.

Utrustningsskydd

Känsliga maskiner kräver stabil kraft för att fungera korrekt. De40A 63A Över- och underskyddanvänds ofta för att skydda:

• Medicinsk utrustning:Se till att kritiska diagnostiska verktyg inte skadas av kraftspikar.
• Instrumentation:Upprätthålla noggrannheten hos styrsystem och sensorer som förlitar sig på konsekvent spänning.

Industriella/kommersiella laster

För tyngre applikationer erbjuder enheten höga strömvärden för att hantera betydande elektriska belastningar:

• 40A betyg:Lämplig för vanliga kommersiella belysningskretsar och mindre kontorsutrustning.
• 63A betyg:Idealisk för industrifördelningstavlor, kraftiga motorer och huvudströmmatningar där högre strömkapacitet krävs.

Skyddstyp och mekanism

De40A 63A Över- och underskyddanvänder ett smart kontrollsystem som involverar sensorer och reläer för att hantera strömsäkerhet:

• Överspänningsskydd:Upptäcker plötsliga spänningsökningar (t.ex. frånkoppling av neutral ledning) och bryter strömmen för att förhindra brandrisker och åldrande av isoleringen.
• Underspänningsskydd:Identifierar spänningsfall som kan göra att motorer överhettas och stannar, vilket kopplar bort belastningen för att förhindra utbränning.
• Automatisk återställning:När spänningen återgår till ett stabilt område kan enheten automatiskt stänga kretsen igen, vilket minskar behovet av manuellt ingripande och säkerställer kontinuerlig drift.

Fördelar

Spänningsövervakning i realtid och snabb frånkoppling: 40A 63A över- och underskyddet kommer kontinuerligt att övervaka nätspänningen varje dag, när spänningen detekteras över det inställda tröskelvärdet, såsom överspänning eller underspänning, kommer skyddet att stänga av strömförsörjningen och undvika att elektriska apparater skadas permanent på grund av hög spänning eller låg spänning.

Förläng livslängden för elektriska apparater: Om det på lång sikt är en stabil spänning miljö kommer att minska de elektroniska komponenterna på grund av spänningschocker orsakade av skador och åldrande, kan stabilisera strömförsörjningen och minska fluktuationer, för att förlänga den totala utrustningens livslängd.

Skydda utrustning: såsom datorer, medicinsk utrustning, instrumentering och kontrollsystem kräver högspänningsnoggrannhet. Om onormal spänning upptäcks kommer den att stänga av strömförsörjningen för att undvika förlust av utrustningsdata.

Hög säkerhet och skyddsprestanda: när en plötslig spänningsökning kan leda till överhettning, kortslutning eller brand, stänger 40A 63A över- och underskyddet av strömförsörjningen i tid vid överspänningsögonblicket, minskar risken för elektriska bränder och förbättrar elsäkerheten.

FAQ

Hur justerar jag spänningsgränserna?

Enheten har justerbara inställningar, så att du kan kalibrera överspännings- och underspänningströskelvärdena för att matcha de specifika kraven för dina anslutna apparater.

Vad är funktionen "automatisk återställning"?

Efter att ett fel har åtgärdats och spänningen återgår till ett säkert område, kan 40A 63A över- och underskyddet automatiskt återställa strömmen, vilket minskar behovet av manuella återställningar och säkerställer kontinuitet.

Vad är skillnaden mellan 40A och 63A?

Detta avser den nominella strömkapaciteten. En 63A-modell klarar en högre elektrisk belastning (fler apparater) än en 40A-modell. Välj baserat på din totala anslutna belastning.

Skyddar detta mot blixtnedslag?

Denna enhet är designad för över-/underspänningsskydd. För omfattande säkerhet mot direkta blixtnedslag, rekommenderas det att använda detta skydd tillsammans med en dedikerad överspänningsskyddsanordning (SPD).

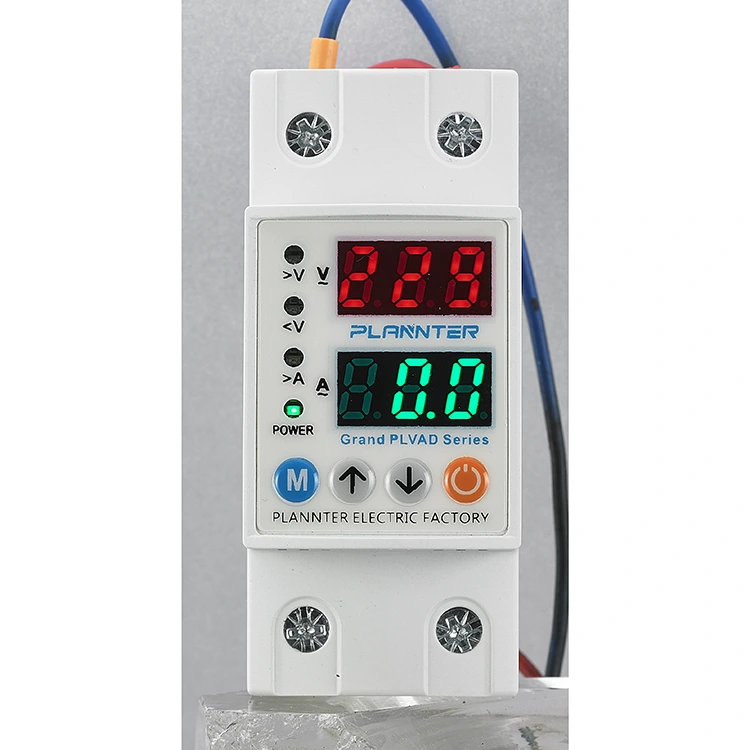

Display och knappar

1 - SET-knapp: Denna knapp används för att spara efter inställning/ändring av överströmsvärden och hög/lågspänningsinställningsvärden och fel

väntetid.

2 - UPP-knapp: Öka önskat värde.

3 - Ned-knapp: Minska önskat värde.

4 - Manuell på/av-knapp: Används för att slå på eller av enhetens utgång manuellt. När utgången är avstängd kommer skärmen att visa "OFF", och enheten kommer inte att kunna utföra en automatisk återställning. Tryck på knappen igen för att återaktivera enheten och återgå till normal drift (förutsatt att det inte finns något befintligt fel).

5 - Aktuell display

1:a displaygruppen: Under normal drift visar denna display ingångsspänningsvärdet (nätspänningen). Skärmen förblir konstant upplyst när inget fel är närvarande och blinkar om ett hög- eller lågspänningsfel uppstår. Under programmering visar displayen de relevanta parametervärdena som ställs in, såsom överström, hög/låg spänningströskel, felfördröjning och återställningsfördröjningstider.

6 - Spänningsdisplay

2nd Display Group: Under normal drift visar detta avsnitt det aktuella värdet. Skärmen lyser med fast sken när systemet fungerar normalt och blinkar i händelse av ett överströmsfel. Under programmeringsprocessen visar den det numeriska värdet för motsvarande programparameter.

7 - LED-indikatorer:

A>: Lyser när ett överströmsfel upptäcks.

V>: Lyser när ett högspänningsfel uppstår.

V<: Lyser när ett lågspänningsfel uppstår.

Ut: Tänds när enheten börjar använda utmatning.

Anslutningsdiagram

Noll- och fasledningarna från elnätet ska anslutas till "N"- och "L"-uttagen markerade som "Input" på enheten.

Noll- och fasledningarna för utrustningen som är avsedda att skyddas mot över- eller underspänning ska anslutas till "N" och "L" terminalerna under "Output"-delen av enheten.

Mått
