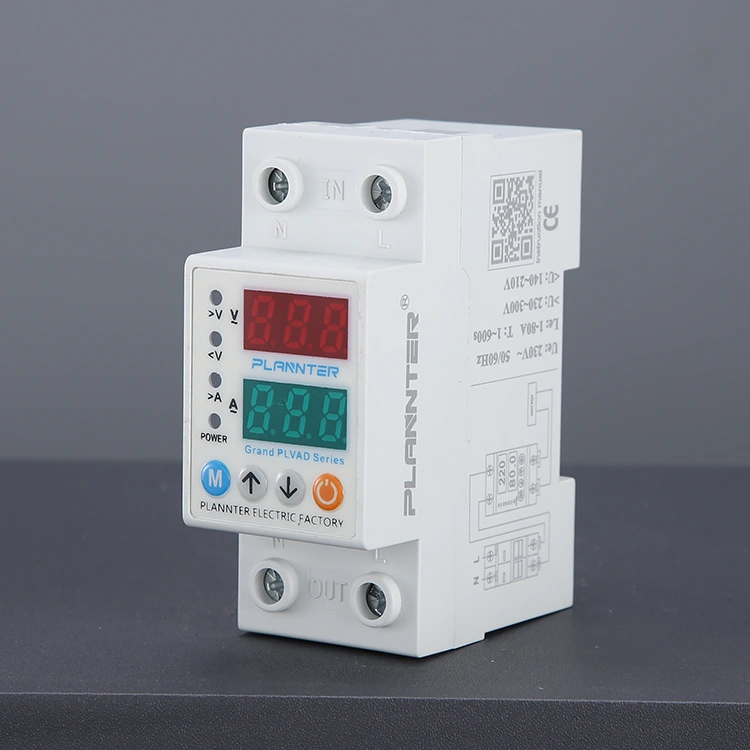

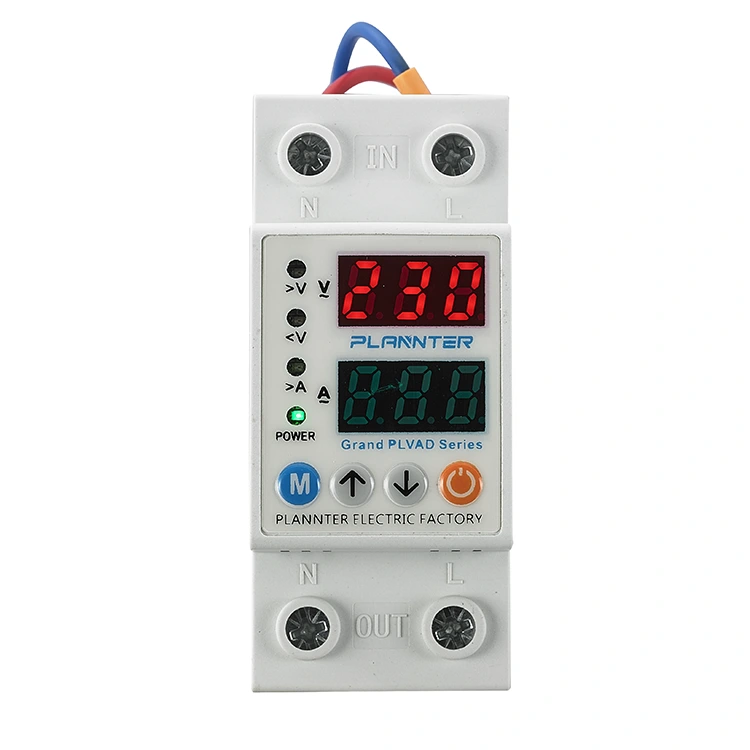

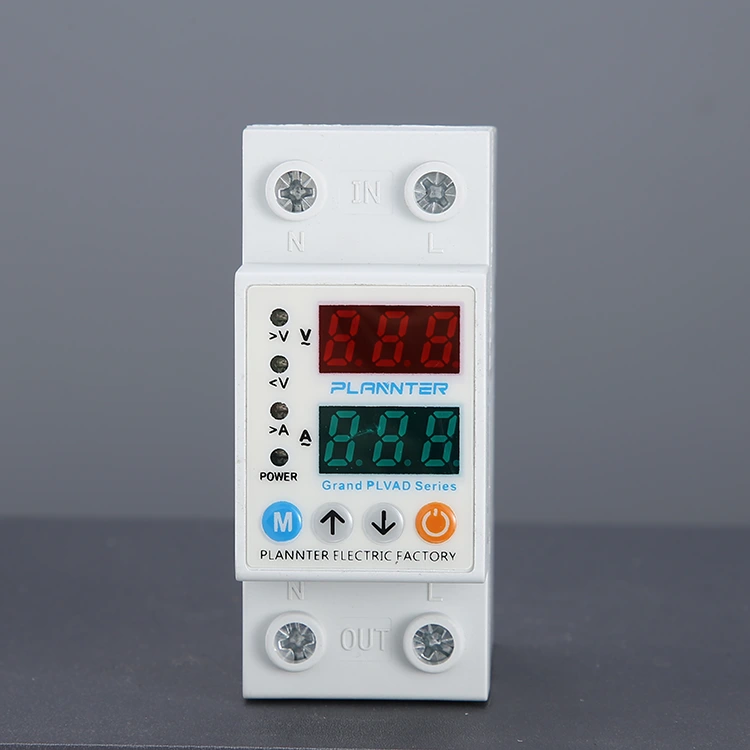

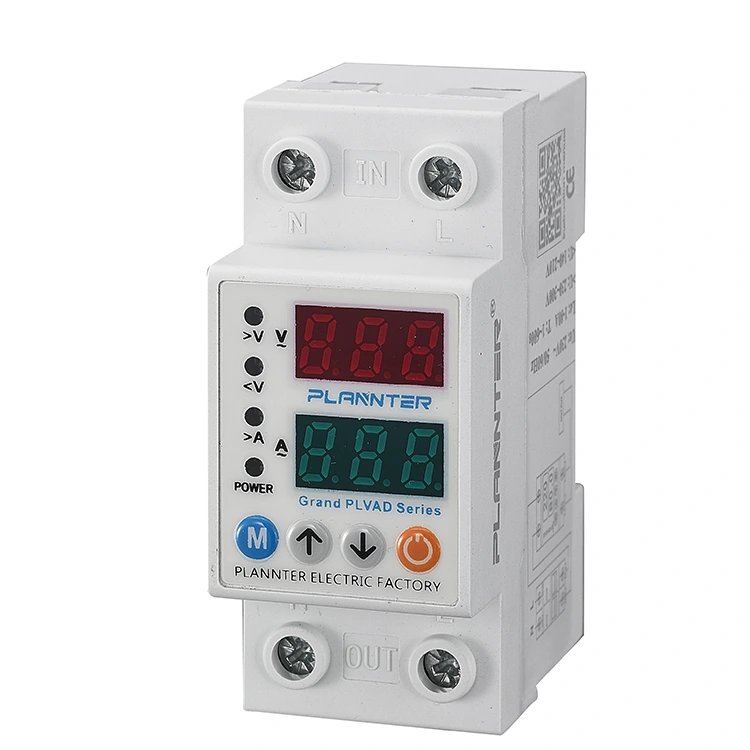

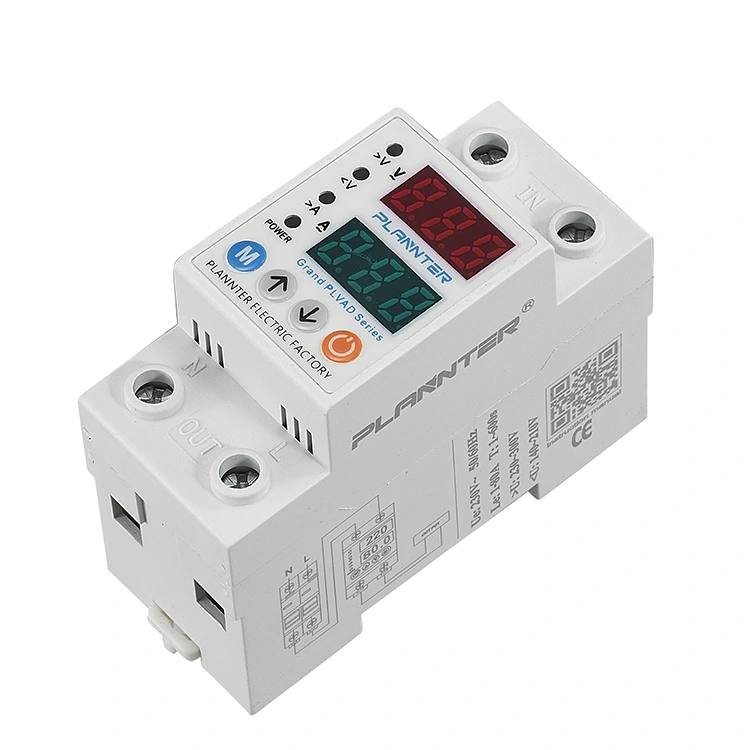

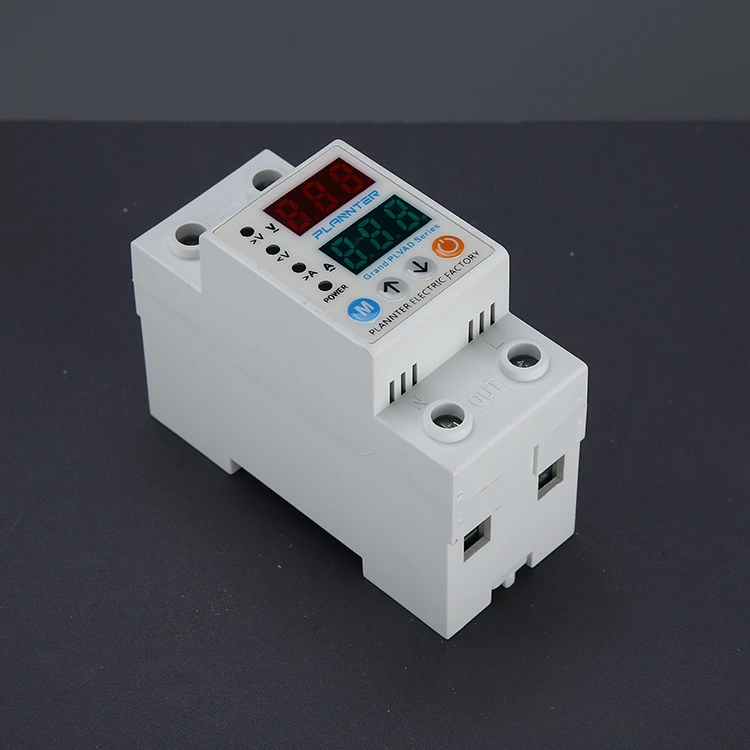

Spänningsskydd med dubbla displayer

Justerbar spänning skyddar elektriska system från överspänning, underspänning, överström och underström för olika system såsom solcellsinstallationer för att förhindra skador på utrustningen. Tillhandahåller ett övervaknings- och skyddssystem i realtid för industriella, kommersiella och bostadsapplikationer. Detta PUGAO (Planter Electric) Dual Display Voltage Protector har dubbla LED-skärmar som ger en överblick över ingångsspänning och belastningsström. Sparar utrymme med DIN-skena montering och är lätt att ställa in med hjälp av setup/up/down/manual on/off knapparna.

Drag

Reglerad spänning/strömskydd: Vi kan ställa in anpassningsbar överspänning t.ex. >230V och överström upp till 63A trösklar för att övervaka och skydda det elektriska systemet från skador på grund av strömfluktuationer.

Dubbel skärm i realtid: Detta spänningsskydd med dubbla displayer har en digital LED-skärm som övervakar både spänning 220V/230V och strömvärden.

Flera indikatorlarm: Röda och gröna lysdioder indikerar tydligt strömstatus, överspänning/överström och underspänning/underström, vilket ger realtidsövervakning och tillförlitligt systemskydd för industri-, kommersiella och bostadsapplikationer.

Vilka är funktionerna för spänningsskyddet för dubbelskärm?

Medan strömbrytare i första hand ger skydd mot kortslutningar och överbelastningar – oavsett spänningsnivåer – om du behöver specialiserad utrustning för att lösa specifika spänningsrelaterade problem, är PUGAOs Dual Display Voltage Protector det perfekta valet.

1. Överspänningsskydd

När spänningen plötsligt stiger – till exempel om en bruten neutral ledning får spänningen att skjuta i höjden till 380V – kommer enheten omedelbart att stänga av strömförsörjningen i det ögonblick då spänningen överskrider det förinställda tröskelvärdet, vilket förhindrar att elektriska apparater skadas eller brinner ut.

2. Underspänningsskydd

När spänningen sjunker för lågt, till exempel under 170V under perioder med hög elektricitetsanvändning, kopplar enheten automatiskt från strömmen. Detta förhindrar att motordrivna apparater överhettas och brinner ut på grund av drift under otillräcklig spänning.

3. Överströmsskydd

PUGAOs produkter är avancerade och mycket pålitliga, med integrerade strömövervakningsmöjligheter. Om strömmen överskrider en förinställd tröskel, kommer enheten att lösa ut för att ge skydd.

4. Automatisk återställning

När spänningen återgår till normala nivåer kommer spänningsskyddet automatiskt att återställa strömmen efter en kort fördröjning, vilket inte kräver något manuellt ingrepp.

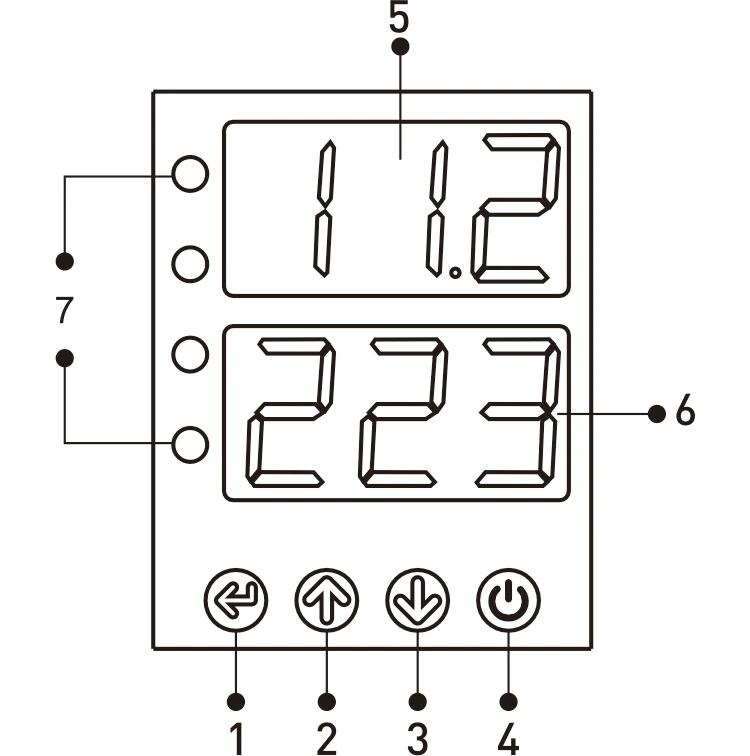

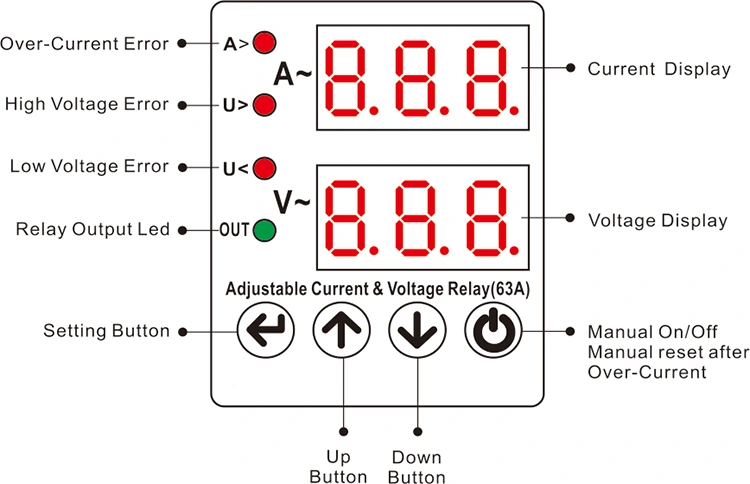

Display och knappar

1 - SET-knapp: för inställning eller ändring av överströmsvärde, inställningsvärden för hög/låg spänning, fel etc. i inställningen.

2 - UPP-knapp: Ökar det önskade värdet.

3 - Nerknapp: minskar det önskade värdet.

4 - Manuell på/av-knapp: Används för att stänga av enhetens utgång. Om det är i detta läge kommer skärmen att visa "av" och enheten kommer inte att återställa sig själv. Om enheten inte är defekt trycker du på den här knappen igen för att slå på enheten och använda den igen.

5 - AKTUELL DISPLAY

Första displaygruppen: under normal drift visas ingångsspänningen här; under icke-feltillstånd lyser skärmen alltid; vid fel på grund av hög eller låg spänning blinkar displayen. Under programmering visar displayen värdena för det aktuella programmet såsom överström, högspänning/lågspänning, felväntning, återställ inställda väntevärden.

6 - Spänningsdisplay

Second Display Group: Under normal drift visar detta det aktuella värdet; i ett icke-feltillstånd förblir skärmen tänd; vid ett överströmsfel blinkar skärmen. Under programmering visar detta motsvarande programvärde.

7 - lysdioder:

A>: Lyser under ett överströmsfel.

V>: Lyser vid högspänningsfel.

V<: Lyser vid lågspänningsfel.

OUT: Tänds när enheten matar ut.

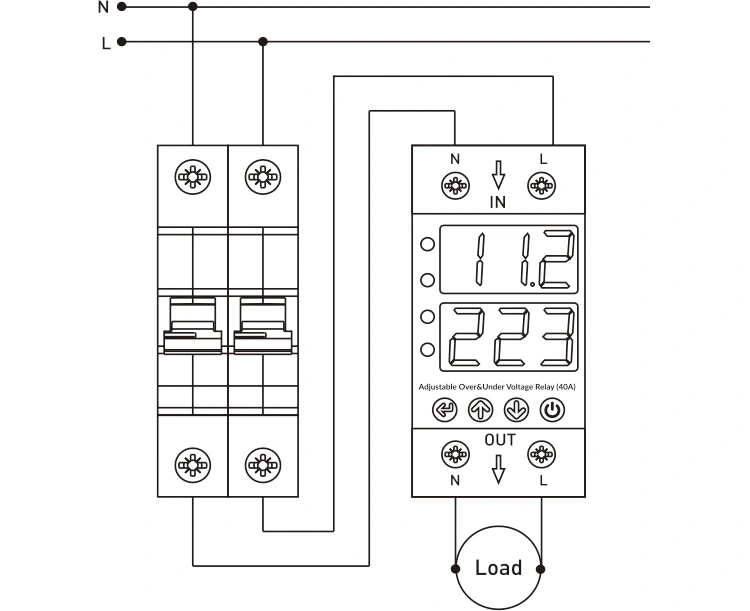

Anslutningsdiagram

Noll- och fasledningarna från strömförsörjningen måste anslutas till "N" och "L" terminalerna på enhetens "Input"-sektion.

För enheter som kräver överspännings- och underspänningsskydd ska noll- och fasledningarna anslutas från "N"- och "L"-anslutningarna på enhetens "utgång".

Applikationsscenarier

FAQ

F: Kan jag själv justera spänningsutlösningsgränserna manuellt?

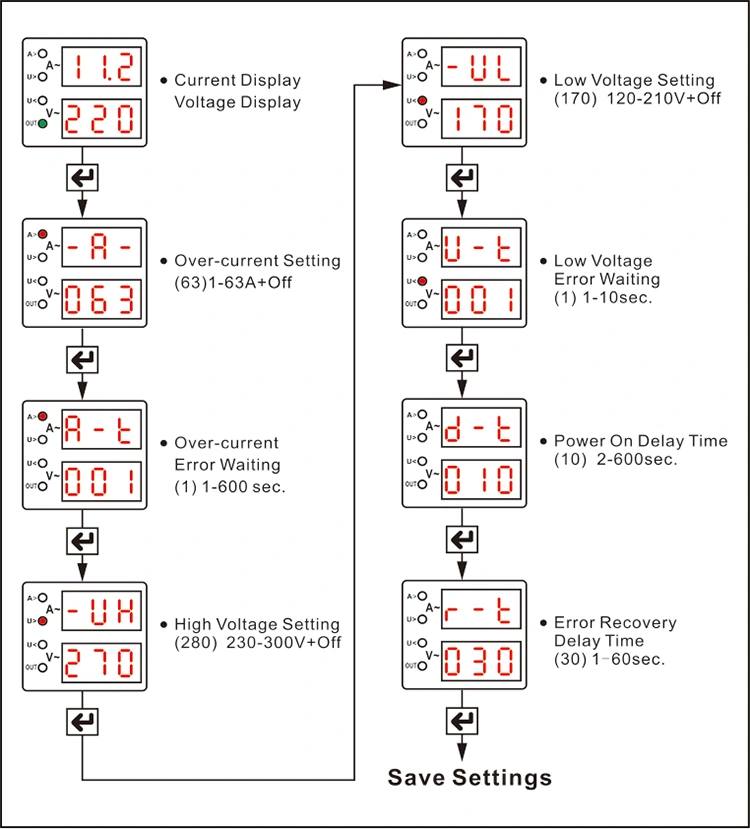

A: Ja. Detta är en av kärnfördelarna med PUGAO-produkter. Du kan justera följande parametrar manuellt med justeringsknapparna på kontrollpanelen:

Överspänningsskyddströskel

Underspänningsskyddströskel

Överströmsskyddströskel

Fördröjningstid för återhämtning

För specifika konfigurationssteg, se bruksanvisningen som medföljer produkten.

F: Varför lyser skärmen direkt efter att strömförsörjningen anslutits, men ström levereras inte till lasten direkt?

S: Kontrollera skärmen för att se om några siffror blinkar eller om en nedräkning pågår. Detta indikerar att skyddets fördröjda startfunktion är aktiv.

Syfte: Att förhindra att elektriska apparater skadas av plötsliga strömstötar som kan uppstå omedelbart efter underhåll eller restaurering av elnätet.

Rekommendation: Om du vill få ström levererad direkt vid anslutning, kan du ställa in återställningsfördröjningstiden till dess lägsta värde; av säkerhetsskäl rekommenderar vi dock att du upprätthåller en viss fördröjningsperiod.
