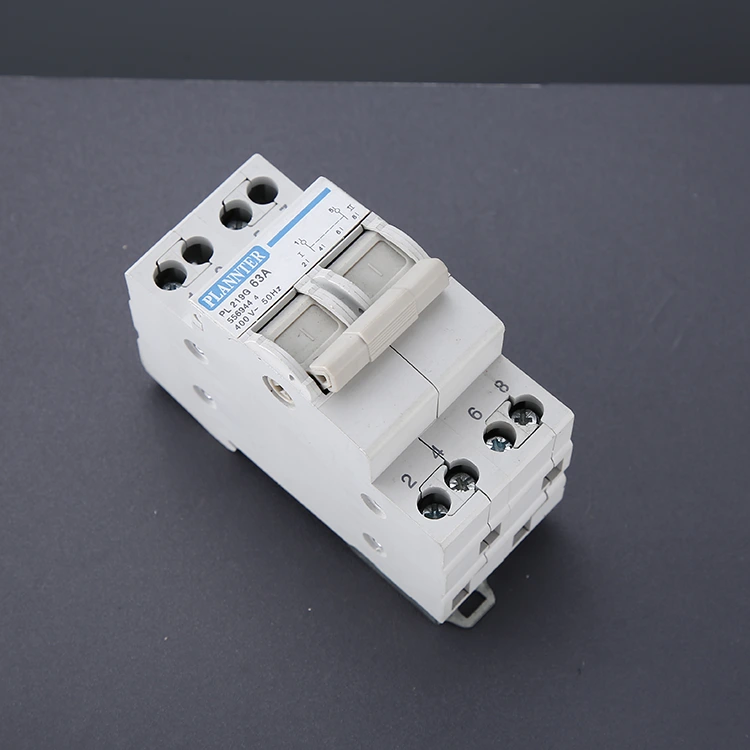

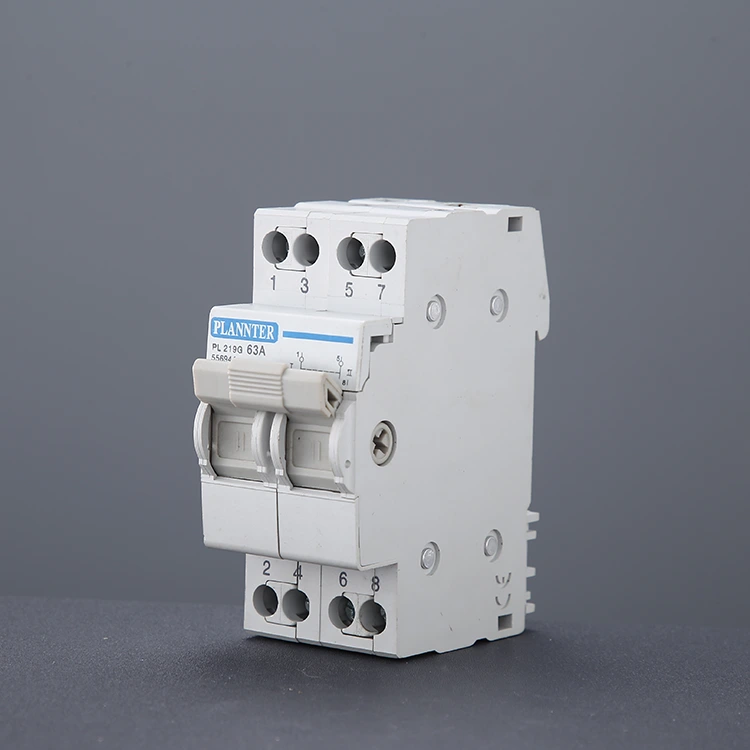

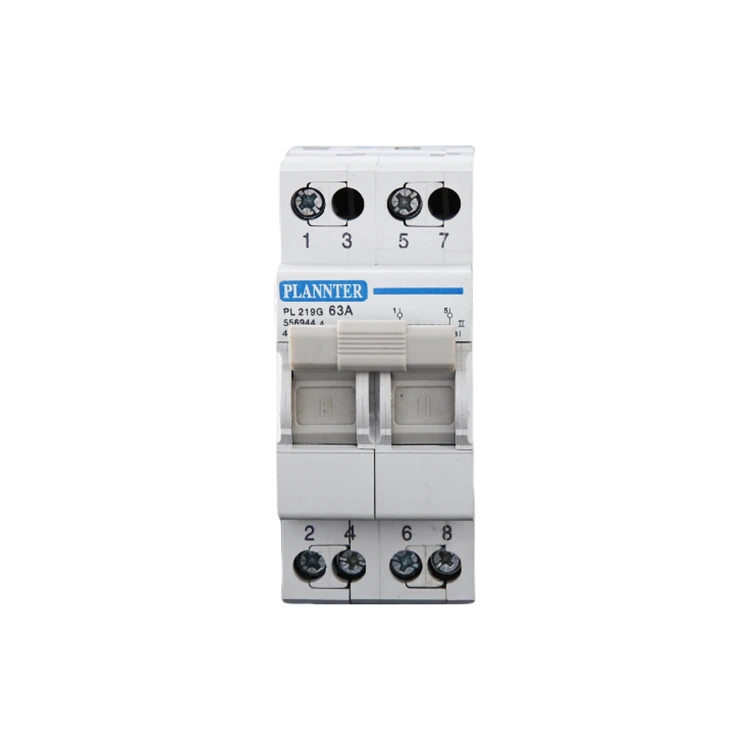

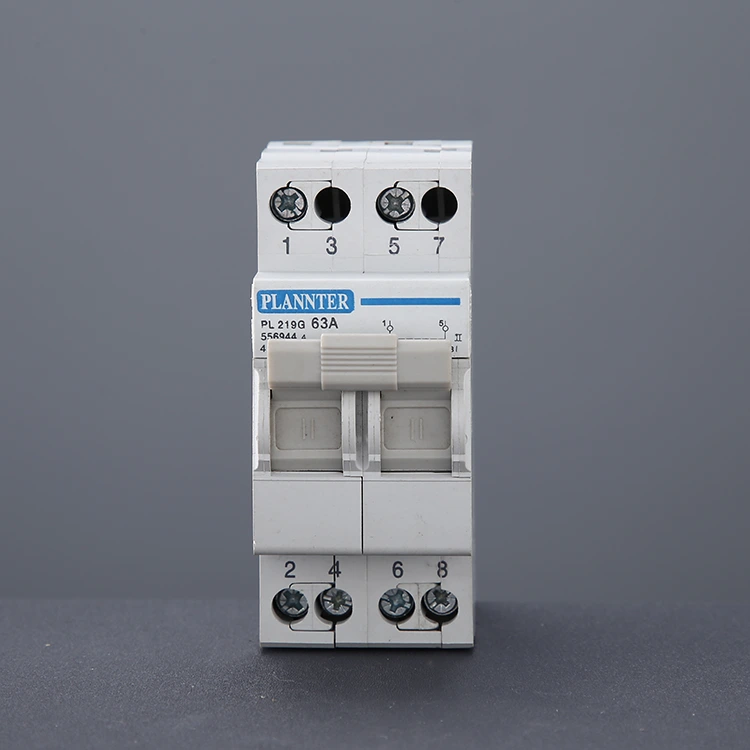

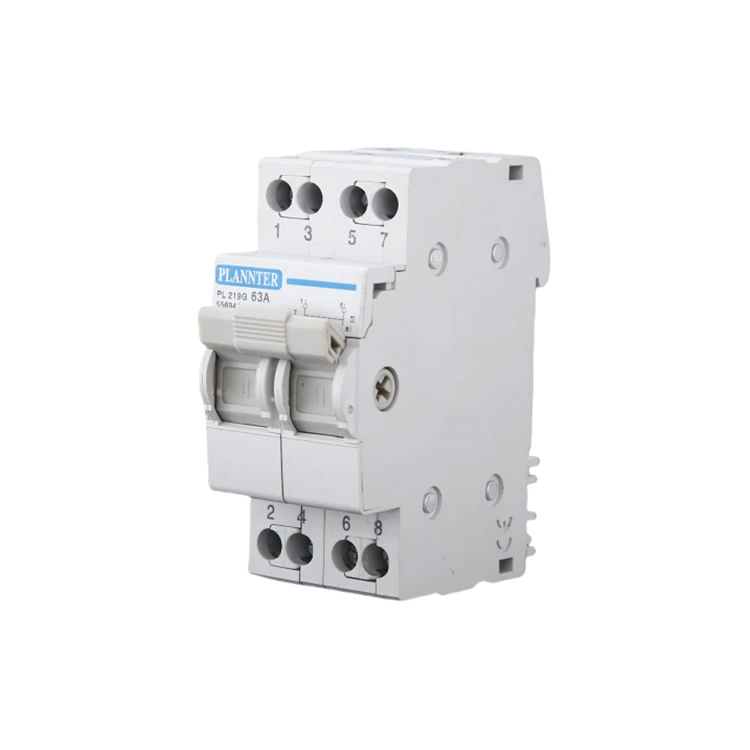

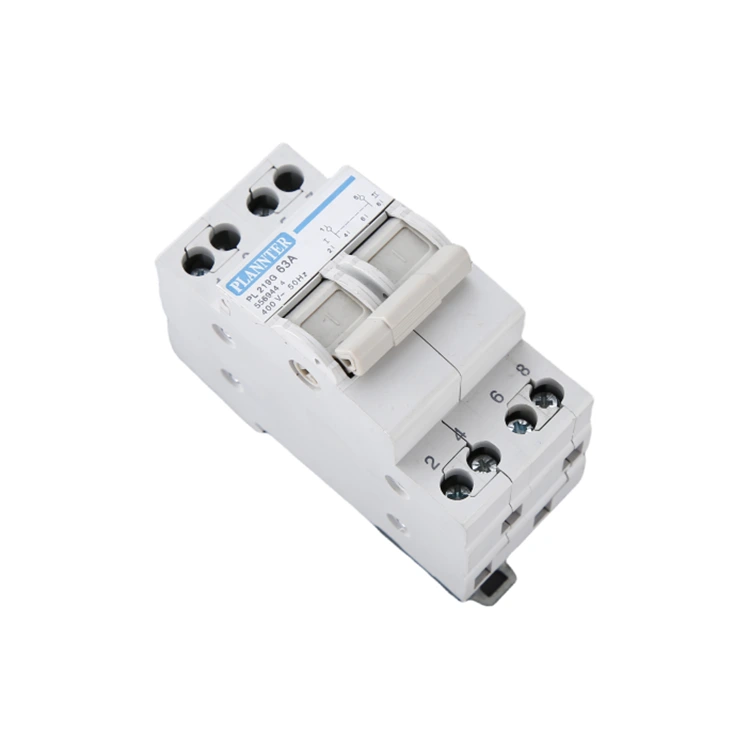

Vad är en modulär elektrisk växlingsbrytare?

A Modulär elektrisk växlingsbrytare(ofta kallad en manuell överföringsbrytare eller MTS) är en säkerhetsanordning som används för att koppla om en lastkrets mellan två strömkällor. Den utför fyra nyckelfunktioner: ansluta, koppla från, koppla om och isolera.

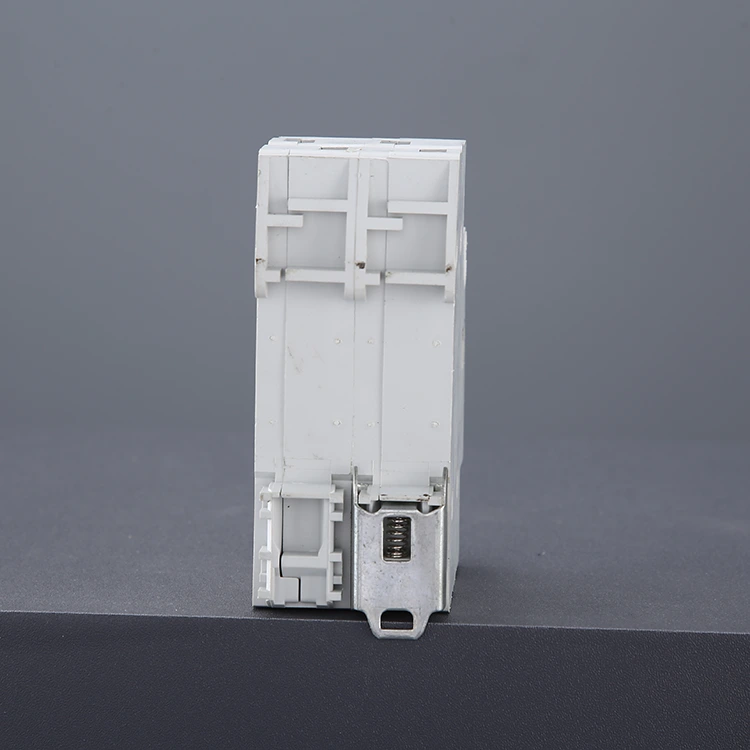

Konstruerad för AC 50Hz/60Hz-system med en märkspänning på 230V–400V, är denna switch monterad på DIN-skena för enkel integrering i standardfördelningslådor. Det säkerställer att när den gemensamma strömförsörjningen går sönder kan systemet manuellt kopplas om till en reservgenerator eller sekundär försörjning, vilket bibehåller tillförlitligheten för känslig utrustning.

Den modulära elektriska bytesomkopplaren är mycket lämplig för industri- och bostadsbruk, tillämplig på AC 50HZ/60HZ, märkspänning 230V~400V, märkström 40/63A dubbelkrets strömförsörjningssystem. När den gemensamma strömförsörjningen misslyckas, kan strömförsörjningen manuellt kopplas om till reservströmförsörjningen eller generatorn för att säkerställa tillförlitligheten och säkerheten för strömförsörjningen. Den är särskilt lämplig för platser där strömavbrott inte är tillåtet, såsom brandbekämpning, sjukhus, köpcentra, militära projekt, höghus, banker, TV-stationer, etc.

Bruksanvisning

2P MTS: 1. När handtaget på Modular Electrical Change Switch trycks till I-läge: 1 och 2 är anslutna, 5 och 6 är anslutna. 2. När handtaget slås till II-läge: 1 och 4 är anslutna, 5 och 8 är anslutna. 3. När handtaget slås till mittläget: båda grupperna kopplas bort. 4P MTS: 1.

4P MTS: 1. När handtaget på Modular Electrical Change Switch träffar I-läget: 1 och 2 är anslutna, 5 och 6 är anslutna, 9 och 10 är anslutna, 13 och 14 är anslutna. 2. När handtaget träffar II-läget: 1 och 4 är anslutna, 5 och 8 är anslutna, 9 och 12 är anslutna, 13 och 16 är anslutna. 3. När handtaget träffar mellanläget: två uppsättningar frånkopplingar.

Inlopps- och utloppsledningarnas läge kan justeras efter faktiska behov. Obs: Det övre inloppet och det nedre uttaget får inte ställas in, och det nedre inloppet och det övre uttaget måste användas när de används för dubbel strömbrytning.

Hur köper man Pugao (Plannter Electric) Modular Electrical Change Switch?

Oavsett om du är en komplett elanläggning, ingenjörsentreprenör, systemintegratör eller distributör utomlands, kan du samarbeta med oss på följande sätt:

Skicka förfrågan: Ange önskad modell (som PL 219G), kvantitet och speciella krav.

Få offert: Vårt säljteam kommer att tillhandahålla detaljerad offert, produktmanualer och certifieringsdokument inom 4 timmar.

Bekräfta beställning: Signera kontraktet och betala 30 % förskottsbetalning (support T/T, L/C, Western Union).

Kvalitetsinspektion och leverans: 100% fullständig inspektion, tillhandahåll testrapport, ordna sjö- eller flygtransport.

Support efter försäljning: tillhandahåll installationsvägledning, teknisk utbildning och långsiktiga underhållstjänster.
