3-fas spänningsskydd med fyra skärmar

Detta 3-fas fyra-display spänningsskydd har överspänning, underspänning, överström. Användningen av ett speciellt mätchip säkerställer att mätfelet för elektriska parametrar som effekt och energiförbrukning ligger inom ±1 %. Den är utrustad med en LCD-skärm med dubbla skärmar för realtidsövervakning, ström- och spänningsvärden. Och den kan också anpassa överspännings-/underspänningströskeln, överströmsvärdet och åtgärdsfördröjningstiden för att möta tillämpningskraven för olika scenarier.

Fördelar

1. Skydda elektrisk utrustning och förläng livslängden för elektriska apparater: moderna hushållsapparater som kylskåp, luftkonditionering, tv-apparater, datorer och så vidare. Överspänning, som kan bränna kretskortet, motorn eller andra kärnkomponenter i apparaten, eller till och med orsaka brand. Överspänning: kan bränna kretskortet, motorn eller andra kärnkomponenter i apparaten. Till exempel är datorkraftmoduler eller luftkonditioneringskompressorer benägna att överhettas under överspänning och till och med orsaka bränder. Underspänning: Det kan göra att apparaten inte startar normalt eller fungerar oregelbundet. Genom att installera ett 3-fas spänningsskydd med fyra skärmar kan du snabbt stänga av strömförsörjningen i händelse av onormal spänning, vilket förhindrar skador på stora apparater, servrar och så vidare.

2. Förbättra elsäkerheten och förhindra säkerhetsolyckor: Onormal spänning skadar inte bara elektriska apparater utan kan också orsaka säkerhetsolyckor. Till exempel kan för hög spänning göra att trådisoleringen försämras, vilket ökar risken för kortslutning eller brand. Underspänning leder till överhettning av motorn, vilket orsakar överbelastning eller elektrisk brand.

3. Kostnadseffektiv, låg kostnad: 3-fas spänningsskydd med fyra skärmar är prisvärt, lätt att installera, låga underhållskostnader. Om du inte installerar kommer den här enheten att existera på grund av onormal spänning orsakad av elektriska reparations- eller utbyteskostnader. Dessutom har detta skydd en automatisk återställningsfunktion, vilket minskar användarens manuella drift och är säkrare och bekvämare.

Säkerställ livslängden för dina industriella och kommersiella elsystem med3-fas spänningsskydd med fyra skärmar. Designad för robusta trefasnätverk kombinerar denna enhet exakt mätning med snabbt skydd. Genom att använda ett speciellt mätchip garanterar det hög noggrannhet i övervakning av effekt och energi, vilket gör det till en kritisk komponent för att förhindra skador på dyra maskiner och infrastruktur.

Nyckelfunktioner och funktioner

Vad gör ett 3-fas spänningsskydd med fyra skärmar?

I huvudsak fungerar den som en "väktare" för din elfördelningslåda. Den övervakar kontinuerligt strömförsörjningen och stänger automatiskt av strömmen om osäkra förhållanden upptäcks. Detta förhindrar kostsamma reparationer och förbättrar säkerheten genom att minska risker förknippade med spänningsinstabilitet.

Vad betyder "Fyra-Display"?

Enheten är utrustad med ett LCD-gränssnitt med dubbla skärmar som ger synlighet i realtid av kritiska elektriska parametrar. "Fyra-displayen" hänvisar vanligtvis till samtidig övervakning av:

• Spänning (V):Nätspänningsövervakning i realtid.
• Aktuell (A):Övervakning av strömflödet för att förhindra överbelastning.
• Kraft/energi:Spåra förbrukning med hög precision (±1% felmarginal).
• Statusindikatorer:Visuell bekräftelse av skyddstillstånd (På/Av/Fel).

Vilka är de viktigaste skyddsparametrarna?

De3-fas spänningsskydd med fyra skärmarerbjuder omfattande skydd mot de tre vanligaste elektriska farorna:

• Överspänningsskydd:Förhindrar bränning av kretskort, motorer och kärnkomponenter (t.ex. i AC-kompressorer eller servrar) orsakade av spänningsspikar.
• Underspänningsskydd:Förhindrar att motorer överhettas och brinner ut på grund av låg spänning, vilket kan orsaka oregelbunden drift eller startfel.
• Överströmsskydd:Skyddar mot ledningsöverbelastningar som kan leda till isoleringsförsämring och elbränder.

Installation & Drift

Hur är det installerat?

Detta skydd är designat som en standardkomponent för hem- och industrifördelningslådor. Den är kompakt, lätt att installera och kräver minimalt underhåll. När den väl har installerats fungerar den automatiskt, vilket minskar behovet av manuellt ingrepp.

Vad betyder 4P?

"4P" står för4-polig. I ett trefassystem indikerar detta att omkopplaren ansluter och skyddar alla tre faserna (L1, L2, L3) plus neutralledningen (N). Detta säkerställer total isolering och skydd av hela trefaskretsen.

Är den justerbar?

Ja, flexibilitet är en nyckelfunktion i3-fas spänningsskydd med fyra skärmar. Användare kan anpassa inställningarna för att matcha specifika applikationskrav, inklusive:

• Tröskeljustering:Ställ in specifika överspännings- och underspänningsgränser.
• Överströmsvärde:Definiera den aktuella gränsen för utlösning.
• Åtgärdsfördröjningstid:Konfigurera fördröjningen innan enheten löser ut eller återställs för att undvika störande utlösning från tillfälliga fluktuationer.

Varför installera detta skydd?

• Förläng apparatens livslängd:Skyddar kylskåp, datorer och industrimotorer från spänningspåfrestning.
• Brandförebyggande:Minskar risken för elektriska bränder orsakade av ledningsisoleringsfel på grund av överspänning eller överström.
• Kostnadseffektiv:Den låga kostnaden för3-fas spänningsskydd med fyra skärmarär försumbar jämfört med den höga kostnaden för att reparera eller byta ut skadad elektrisk utrustning.

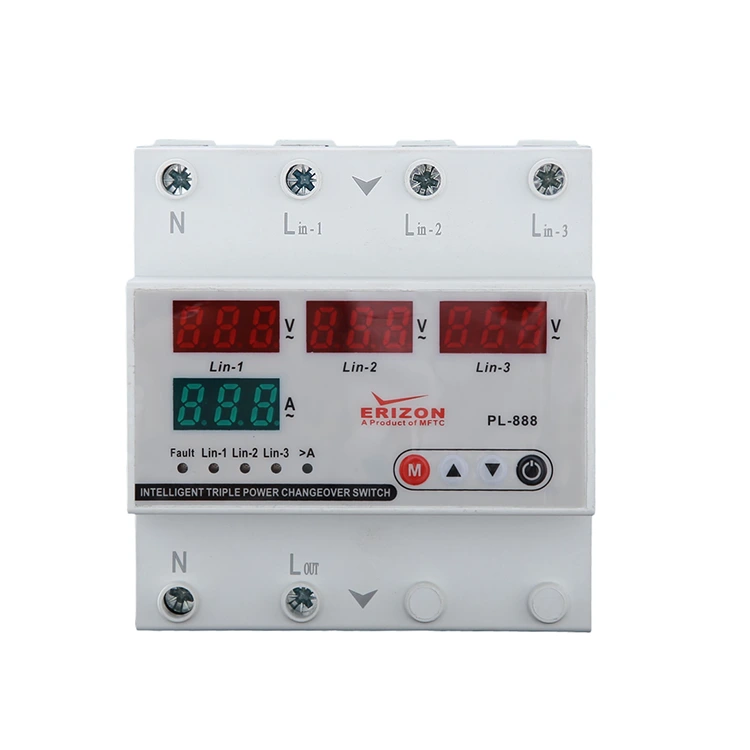

Display och knappar

1 - SET-knapp: Denna knapp används för att spara efter inställning/ändring av överströmsvärden och hög/lågspänningsinställningsvärden och fel

väntetid.

2 - UPP-knapp: Öka önskat värde.

3 - Ned-knapp: Minska önskat värde.

4 - Manuell på/av-knapp

används för att styra på/av av enhetens utgång. När utgången är avstängd kommer skärmen att visa ordet "OFF" och enheten kommer inte automatiskt att återgå till detta tillstånd. Om enheten inte är defekt, tryck på den här knappen igen för att starta om enheten och återuppta normal användning.

5 - AKTUELL DISPLAY

HUVUDDISPLAYOMRÅDE: Under normal drift visas ingångsspänningen här i realtid. Skärmen förblir upplyst när enheten är i ett felfritt tillstånd; vid fel med onormal spänning (för hög eller för låg) blinkar displayen i larm. Under parameterinställning kommer displayen synkront att visa de inställda värdena för relevanta programmeringspunkter (inklusive överströmsskyddsvärde, hög- och lågspänningströsklar, felfördröjning och återställningsfördröjning och andra parametrar).

6 - Spänningsdisplay

Dubbel displaygrupp: under normal drift av enheten visas det aktuella aktuella värdet här och skärmen lyser alltid i icke-feltillstånd; vid fel (t.ex. överström) blinkar displayen som ett larm. Under parametreringen visas här värdena för motsvarande programmerade poster.

7 - Indikatorbeskrivning

A>: Denna indikator tänds när ett överströmsfel uppstår.

V>: Denna indikator tänds när ett överspänningsfel uppstår.

V<: Denna indikator tänds när ett lågspänningsfel uppstår.

Ut: Denna indikator tänds när enheten startar utmatning.

Kopplingsschema

Noll- och fasledningarna från nätet måste anslutas till "N" och "L" terminalerna på "Input" sidan av enheten.

Noll- och fasledningarna för enheter som kräver överspännings- och underspänningsskydd ska dras från "N" och "L" terminalerna på enhetens "utgångssida".

Mått
