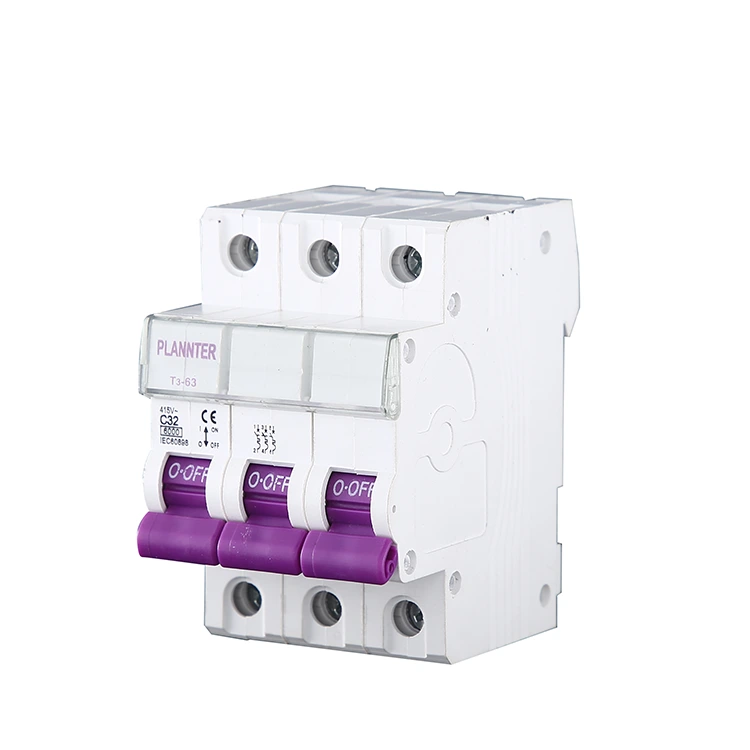

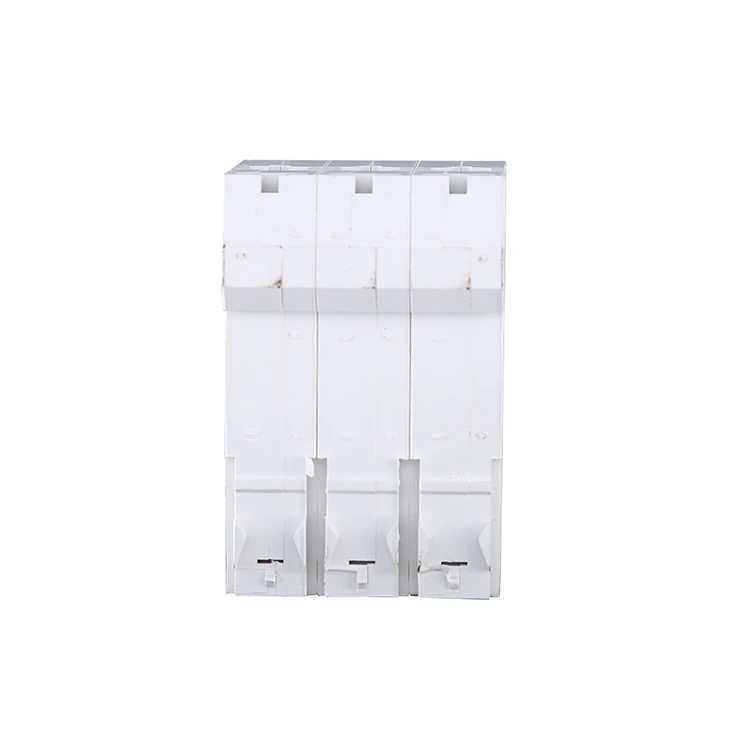

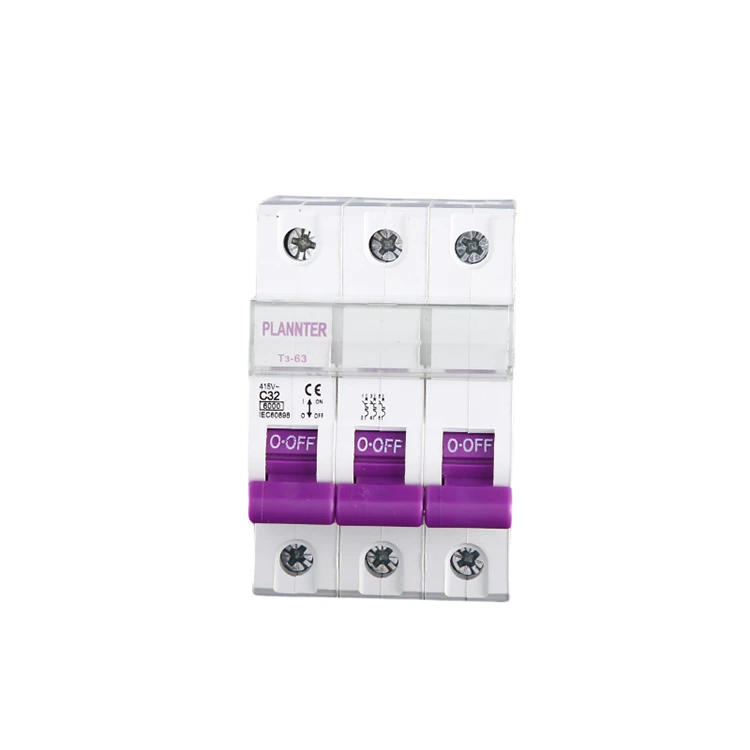

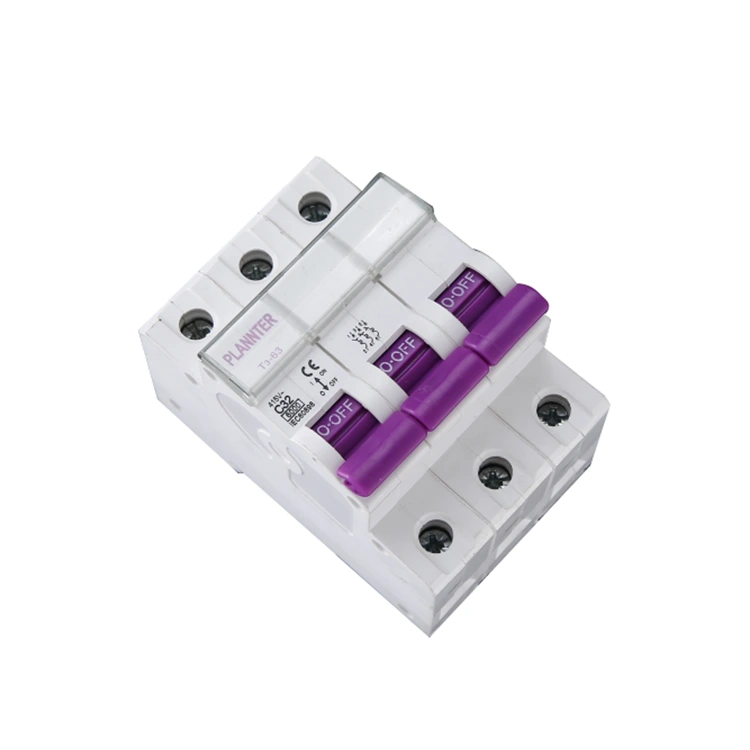

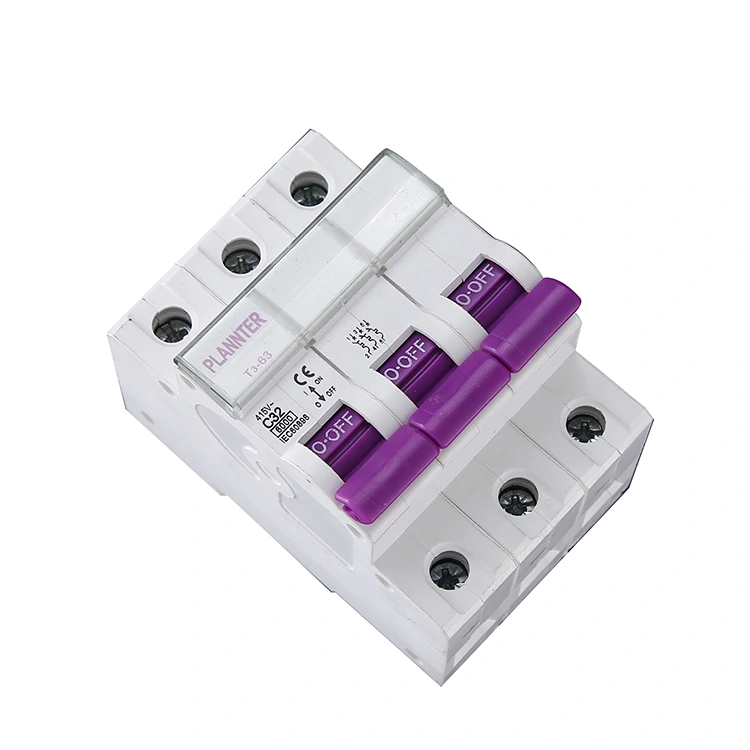

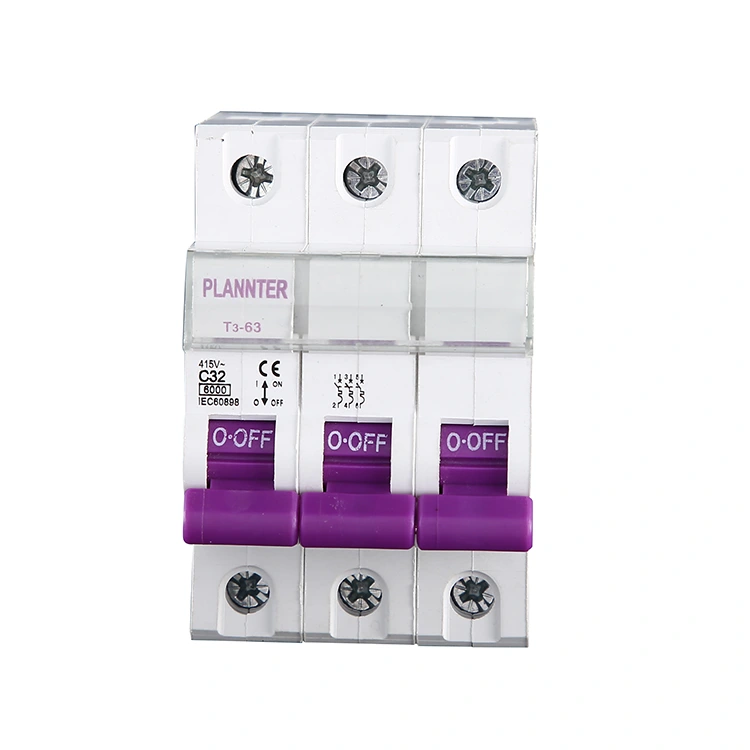

3-polig AC effektbrytare

3 Pole AC Circuit Breaker tillhör kategorin av elektriska apparater med låg spänning, som ofta används inom industriella, kommersiella och civila områden, designade för trefaskretsar, kan vara i strömavvikelser, såsom överbelastning, kortslutningsförhållanden automatiskt avbryta kretsen, för att skydda utrustningen och personalens säkerhet. Välj PUGAO (Plannter Electric) som din tillverkare och få ett direkt fabrikspris.

Produktegenskaper

1. Tre-fas synkron styrning

Denna 3-poliga växelströmsbrytare kan samtidigt ansluta eller koppla från de trefasiga kraftledningarna L1, L2 och L3. Om ett fel inträffar i någon enskild fas kommer enheten att utlösa ett samtidigt strömavbrott över alla tre faserna, vilket förhindrar utrustningsskador orsakade av drift under ett fasförlusttillstånd.

2. Överbelastnings- och kortslutningsskydd

Överbelastningsskydd: Använder termisk utlösning för att hantera varaktiga överströmsförhållanden.

Kortslutningsskydd: Använder magnetisk utlösning för att omedelbart avbryta högströmsfel.

Genom att välja denna avancerade produkt säkerställer du ett omfattande säkerhetsskydd för dina elektriska kretsar.

3. Förbättrad driftsäkerhet för utrustning

Den här produkten minskar risker förknippade med trefasiga spänningsobalanser, skyddar kritisk utrustning – såsom motorer och kompressorer – och reducerar effektivt kostnaderna förknippade med utrustningsskador och stillestånd.

4. Modulär design och installation

PUGAO-produkter har en DIN-skena monteringsdesign, vilket möjliggör sömlös integration i elfördelningsskåp eller kontrollpaneler. Detta underlättar effektiv batchinstallation och underhåll inom ingenjörsprojekt.

Viktiga parametrar och specifikationer

När du köper eller väljer en produkt kan du verifiera följande parametrar för den 3-poliga växelströmsbrytaren baserat på dina specifika projektkrav, eller kontakta oss för att utveckla en heltäckande lösning skräddarsydd efter dina behov.

Märkspänning (Ue): Vanligtvis 380V, 400V eller 415V AC (för trefassystem).

Märkström (in): Vanliga klassificeringar inkluderar 16A, 32A och 63A; högströmsmodeller finns tillgängliga upp till 100A eller 125A.

Brytkapacitet (Icn): Som 6kA eller 10kA. Med tanke på de högre energinivåerna förknippade med trefaskraft, rekommenderas det att prioritera 10kA-specifikationen för att förbättra säkerhetsredundansen.

Utlösningskurva:

Typ C: Lämplig för kontorsbyggnader, belysningssystem eller allmän kommersiell kraftdistribution.

Typ D: Speciellt designad för motorstartapplikationer, som klarar momentana inkopplingsströmmar på 10 till 14 gånger märkströmmen.

Försiktighetsåtgärder för användning

1. Elektriska system är mycket komplexa. Av säkerhetsskäl bör drift och installation av 3-poliga växelströmsbrytare utföras av kvalificerade tekniker. Till exempel, under drift, koppla först bort strömförsörjningen på lastsidan, koppla sedan bort den sekundära och tertiära sidan.

2. Följ strikt driftsprocedurerna under drift. Om någon situation uppstår som påverkar den normala driften av det elektriska systemet, vidta omedelbart nödåtgärder.

3. Efter lyckad installation kommer strömbrytaren att fungera normalt. Under drift, övervaka aktuella data omgående och utför regelbundna inspektioner och underhåll.

När krävs en 3-polig växelströmsbrytare?

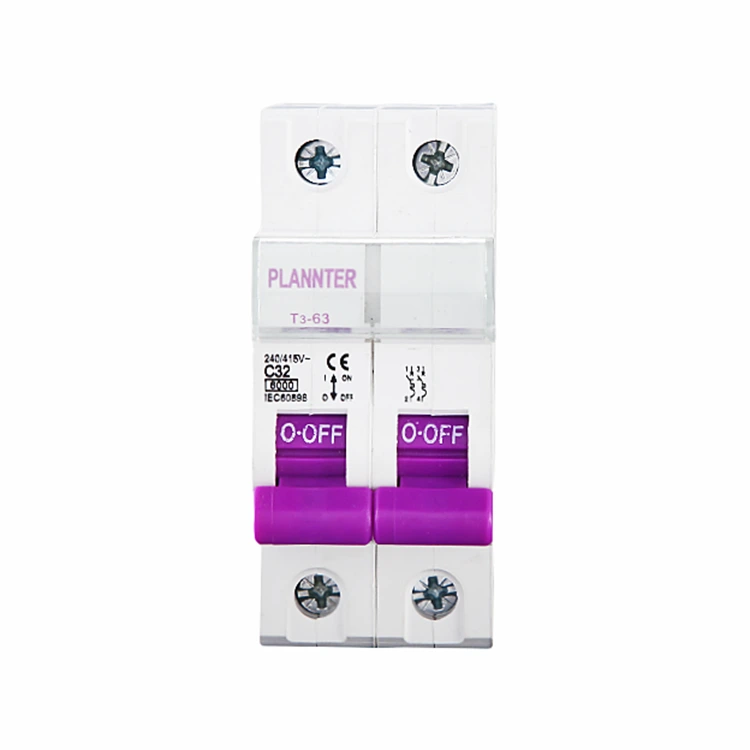

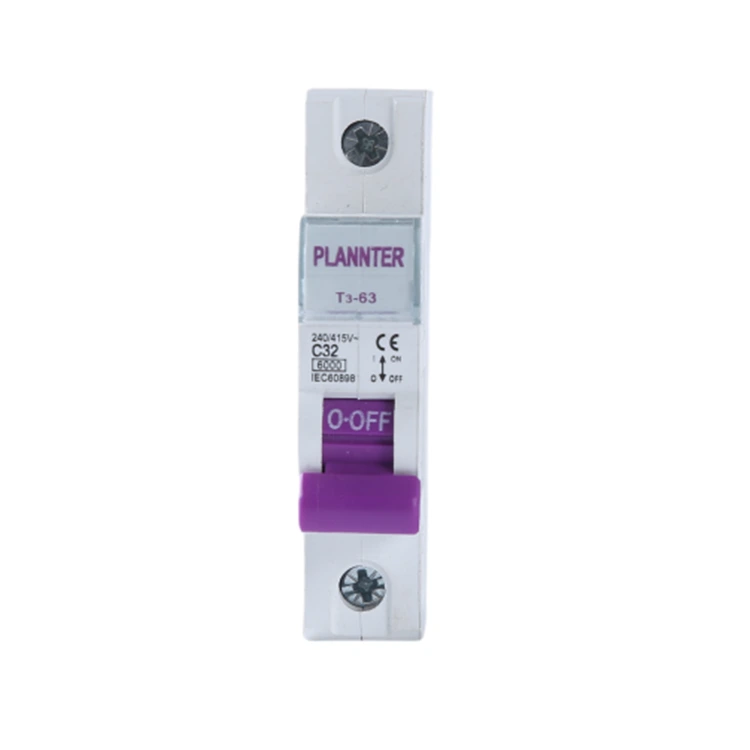

Som en professionell tillverkare och leverantör erbjuder PUGAO även 1-poliga (1P) och 2-poliga (2P) brytare; När det gäller produktval måste dock en 3-polig (3P) brytare användas när det handlar om trefas elektrisk utrustning eller trefas kraftledningar. Nedan följer våra rekommendationer för specifika scenarier:

1. Trefasmotorutrustning

Exempel är industrimotorer, vattenpumpar, luftkompressorer etc.

Resonera:

Trefasmotorer kräver samtidig strömförsörjning över alla tre faserna. Om endast en enstaka fas avbryts medan de andra förblir aktiva, kommer motorn att arbeta under ett "fasförlust"-tillstånd; detta leder oundvikligen till att motorn brinner ut, vilket resulterar i betydande ekonomisk förlust.

2. Tre-fas strömförsörjningssystem

Som exempel kan nämnas kraftdistributionssystem från fabrik, kommersiell trefasledning, trefasfördelningsskåp, etc.

Resonera:

Skälet här speglar den för den ovan nämnda utrustningskategorin: trefasledningar måste kopplas till och från synkront. Skulle en anomali inträffa i någon enskild fas måste hela kretsen kopplas bort för att säkerställa ett omfattande, synkroniserat trefasskydd.

3. Kraftfull industriell eller kommersiell utrustning

Exempel är centrala luftkonditioneringssystem, industriell värmeutrustning, automatiserade produktionsmaskiner etc.

Resonera:

Sådan utrustning förbrukar vanligtvis hög effekt och är beroende av en trefasförsörjning; följaktligen krävs en stabil och balanserad trefasström för att fungera korrekt.

4. Andra scenarier som kräver skydd mot fasförlustskador

I projekt som involverar sådan utrustning skapar användningen av 1P- eller 2P-strömbrytare - snarare än en 3P-enhet - en risk: om en fas avbryts medan de andra förblir strömförande, kommer utrustningen att fortsätta att fungera, om än i ett kompromitterat och onormalt tillstånd.

Kontakta PUGAO för specifik lösningsdesign och tekniska supporttjänster.

FAQ

F: Erbjuder PUGAO anpassningstjänster?

A: Ja, vi tillhandahåller skräddarsydd service. Som en kinesisk tillverkare av 3-polig växelströmsbrytare med 14 års yrkeserfarenhet i fabriken kan du anpassa parametrarna som märkström, brytkapacitet och installationsmetod enligt de specifika behoven.

F: Vilka tekniska parametrar behöver jag se?

A: 1. Märkström - måste matcha den faktiska arbetsströmmen för lasten;

2. Märk arbetsspänning - måste vara samma som systemets spänningsnivå;

3. Kortslutningsbrytningskapacitet - Måste vara större än den förväntade kortslutningsströmmen vid installationsstället.
