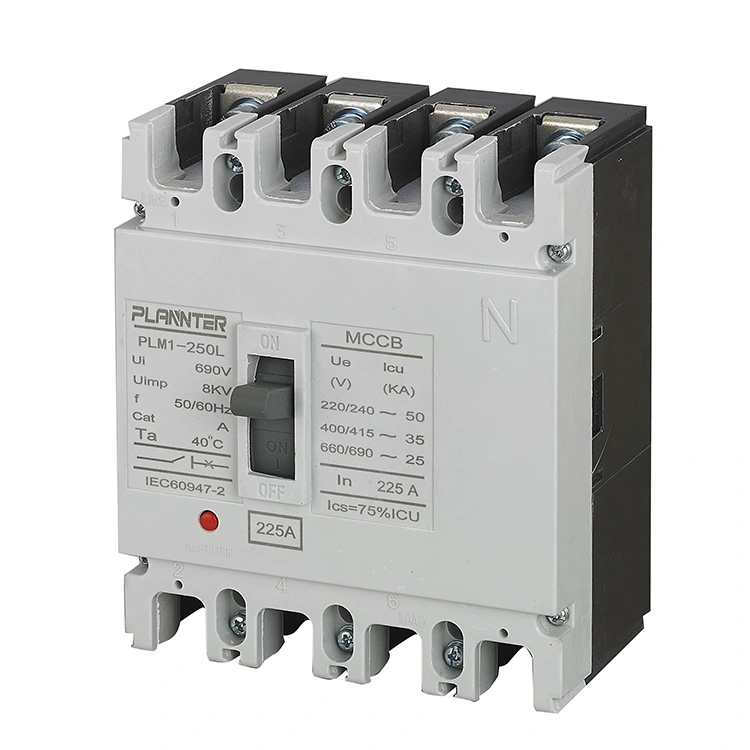

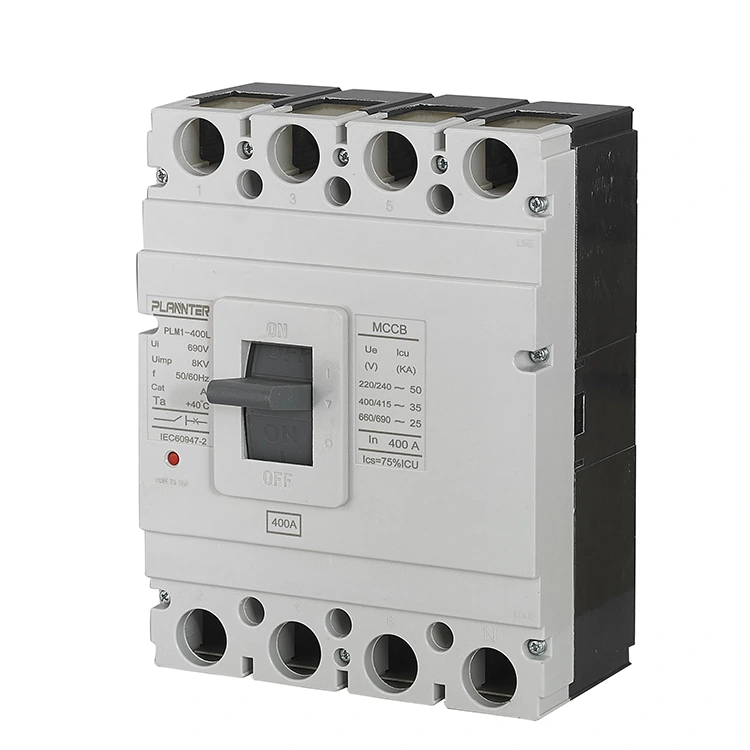

Vi välkomnar dig att beställa högkvalitativa och hållbara AC-formade kretsbrytare frånPUGAO (Planter Electric). Som en professionell tillverkare och leverantör med vår egen fabrik erbjuder vi en helhetslösning – allt från konsultation före försäljning till teknisk support efter försäljning.
Kärnstruktur
Förmågan hos växelströmsbrytare i formgjuten hölje att hantera höga strömmar beror främst på följande tre komponenter:
1. Gjuten fodral
Denna komponent ger både elektrisk isolering och mekaniskt stöd; den omsluter de strömförande delarna helt för att förhindra elektriska stötar, har en kompakt struktur och kräver praktiskt taget inget underhåll.
2. Bågsläckningskammare
När strömbrytaren bryter en hög ström bildas en högtemperaturljusbåge mellan kontakterna. Ljusbågssläckningskammaren består av ett flertal parallella metallplattor utformade för att segmentera, förlänga och kyla bågen, och slutligen släcka den genom att utnyttja det ögonblick då växelströmmen passerar nollpunkten. Denna mekanism är nyckeln till dess förmåga att säkert avbryta kortslutningsströmmar som når tusentals ampere.

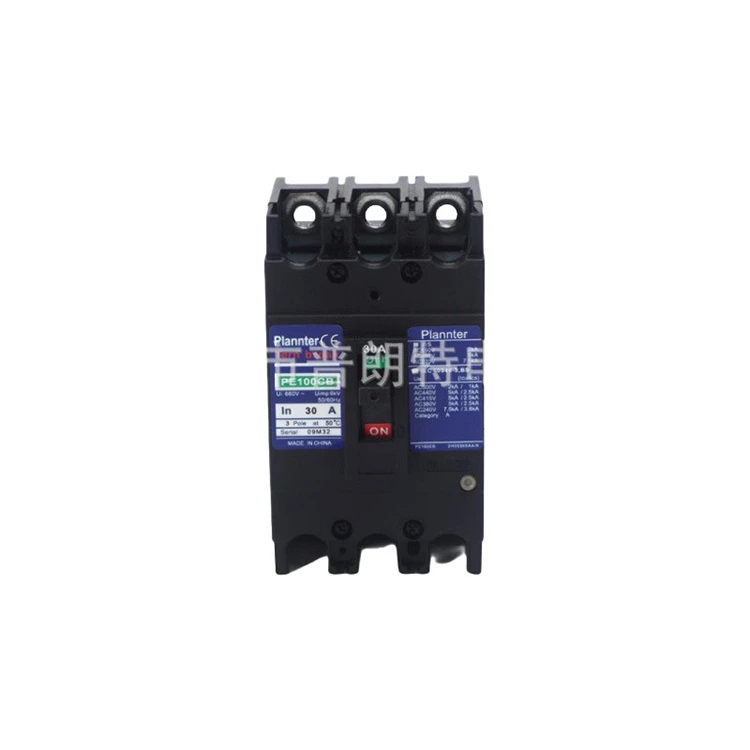

3. Trippenhet
Detta utgör kärnelementet som bestämmer effektbrytarens prestanda. Utlösningsenheter är i första hand kategoriserade i två typer: termisk-magnetiska och elektroniska. Kärnkomponenterna i den förra är en bimetallremsa och en elektromagnet, medan den senare använder en mikroprocessor och en strömtransformator. Dessa två typer har distinkta skyddsegenskaper och är lämpade för olika applikationsscenarier; det specifika valet bör bestämmas baserat på en detaljerad analys av de individuella projektkraven.
Vilka prestandaegenskaper har AC MCCB?
1. Exceptionell brytförmåga
Standardbrytare för bostäder är vanligtvis kapabla att hantera kortslutningsströmmar på upp till 6 000A. Våra AC MCCB:er kan dock utan ansträngning avbryta extrema kortslutningsströmmar på 35 000 A (35 kA) – eller ännu högre (t.ex. 100 kA) – och därmed skydda det elektriska systemet mot katastrofala fel.
2. Strömjustering
De flesta PUGAO AC MCCB har en justerbar märkströmsinställning (Ir). Till exempel kan en 250A MCCB justeras via en vridknapp för att lösa ut vid 200A, beroende på faktiska strömförbrukningskrav; denna funktion ger större flexibilitet vid hantering av energidistribution.
3. Stöd för tunga laster
Den är kapabel att motstå de massiva inkopplingsströmmar som genereras under uppstart av industrimotorer, utan att drabbas av de frekventa störningar som ofta förknippas med standardströmbrytare.
Hur väljer man rätt AC MCCB för ditt projekt?
När du väljer modell rekommenderar vi att du fokuserar på fem nyckelaspekter av AC-formad kretsbrytare:
1. Bestäm märkströmmen
Detta utgör grunden för urvalsprocessen. Strömbrytarens märkström måste överstiga kretsens beräknade ström.
Grundformel: I ≥ Beräknad belastningsström.
PUGAO Tips: För induktiva belastningar som elmotorer är den momentana startströmmen betydande; därför, när man väljer en brytare, är det vanligtvis nödvändigt att tillämpa en säkerhetsmarginal på 1,2 till 1,5 gånger den beräknade strömmen, eller att välja en specialiserad motorskydds-MCCB.
2. Bestäm brytkapaciteten
Brytkapacitet avser den maximala kortslutningsström som brytaren säkert kan bryta.
Nära transformatorn: När kortslutningsströmmarna är höga rekommenderar vi att du väljer en modell med hög brytkapacitet (t.ex. 50kA eller 100kA).
Vid slutet av distributionsgrenar: Där kortslutningsströmmar är relativt låga kan en mer ekonomisk modell väljas (t.ex. 25kA eller 35kA).
Princip: Effektbrytarens slutliga kortslutningsbrytningskapacitet måste överstiga den beräknade maximala kortslutningsströmmen vid installationsstället.
3. Välj antalet poler
3P (3-polig): Används för balanserade trefassystem (t.ex. rent motordrivna laster); skyddar och avbryter endast trefasledarna.

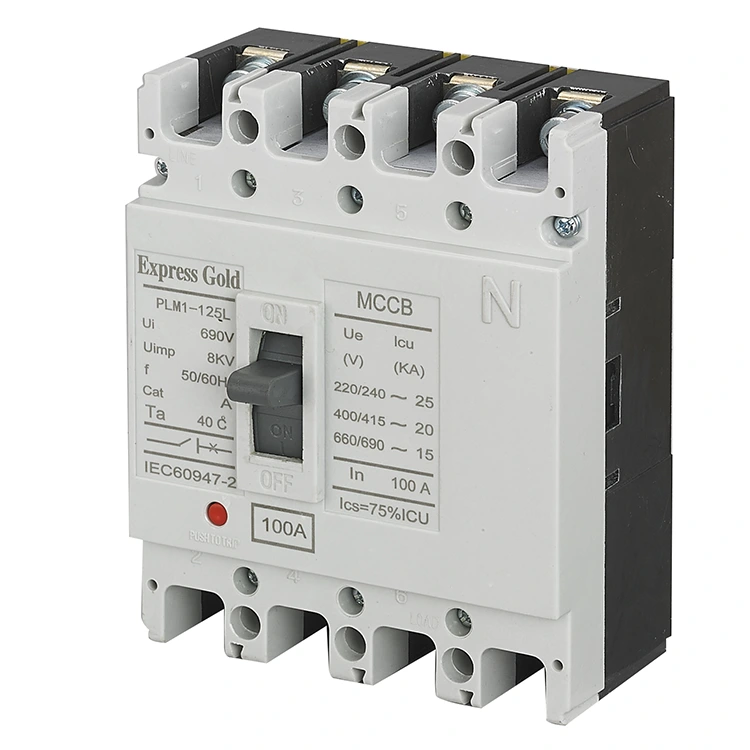

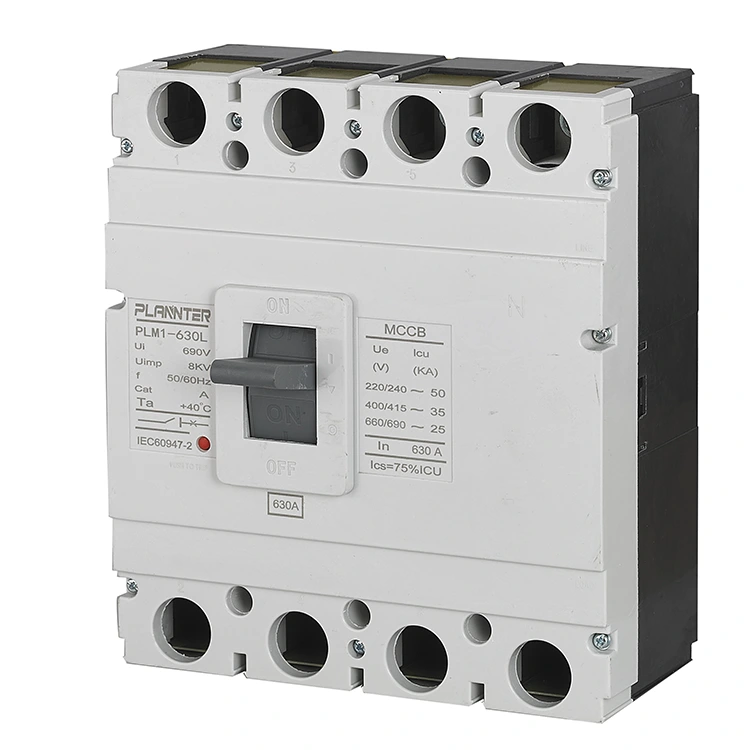

4P (4-pol): Används för obalanserade trefasiga system (innehåller en blandning av trefas- och enfasbelastningar); avbryter samtidigt både fasledarna och nollledaren, vilket ger ökad säkerhet vid underhåll.
4. Välj typ av trippenhet

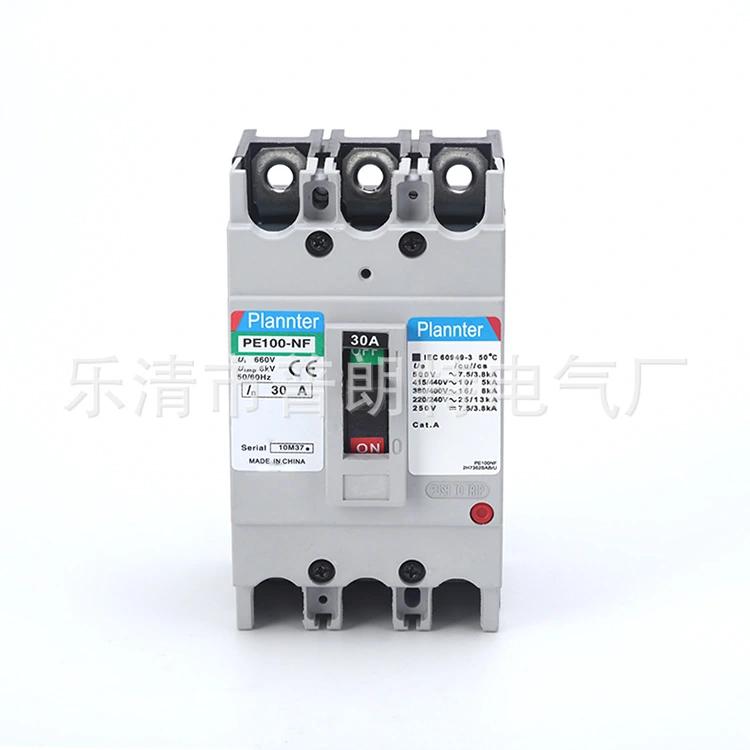

Termisk-magnetisk: Har en enkel, pålitlig struktur med stark motståndskraft mot störningar och är mer ekonomisk. Lämplig för de flesta vanliga kraftdistributionsapplikationer.
Elektronisk: Ger extremt hög skyddsprecision, möjliggör finjustering av aktuella inställningar och inkluderar mät- och kommunikationsmöjligheter. Lämplig för miljöer med stränga strömkvalitetskrav, såsom sjukhus, datacenter eller storskaliga precisionstillverkningsanläggningar.
5. Tänk på omgivningstemperatur och monteringsmetod
Nedstämpling: Den nominella strömstyrkan för en MCCB baseras vanligtvis på en omgivningstemperatur på 40°C. Om brytaren ska installeras i ett begränsat, högtemperaturfördelningsskåp, vänligen informera oss så att vi kan bestämma den lämpliga lösningen baserat på dina specifika projektförhållanden.
Tillbehörskrav: Behöver du en shuntutlösare? Behöver du hjälpkontakter?
FAQ
F: Varför löser min strömbrytare ut i samma ögonblick som motorn startar?
S: Detta orsakas vanligtvis av en felmatchning i utlösningskurvan.
Den momentana strömmen som dras av en motor under start är vanligtvis 7 till 12 gånger dess märkström. Om du har valt en typ C-strömbrytare kommer den att misstolka denna överspänning som en kortslutning och lösas ut direkt.
För motorbelastningar, se till att du väljer en kretsbrytare i formgjuten hölje av typ D (MCCB) eller en specialiserad motorskyddsbrytare.
F: Hur väljer jag mellan 3P och 4P brytare?
S: Detta beror på ditt systems jordningskonfiguration och belastningskrav.
Välj 3P: För rena trefaslaster där nollledning inte krävs.
Välj 4P: För system som inkluderar enfasbelastningar (som kräver en neutral linje).
F: Kan dina kretsbrytare (MCCB) ge skydd mot jordfel?
A: Ja, det kan de; denna funktionalitet är dock vanligtvis inte integrerad i själva enheten utan uppnås istället genom modulär montering.
Om du behöver denna funktion kan en jordfelsskyddsmodul läggas till. Observera dock att jordfelsskydd i första hand är avsett för brandförebyggande; om ditt mål är ändkretsskydd mot elektriska stötar rekommenderar vi att du väljer en dedikerad restströmsenhet (RCD) eller PUGAOMCB-serien.
