Vilken ministrömbrytare hjälper mina projekt att hålla sig säkra, kompatibla och lönsamma?

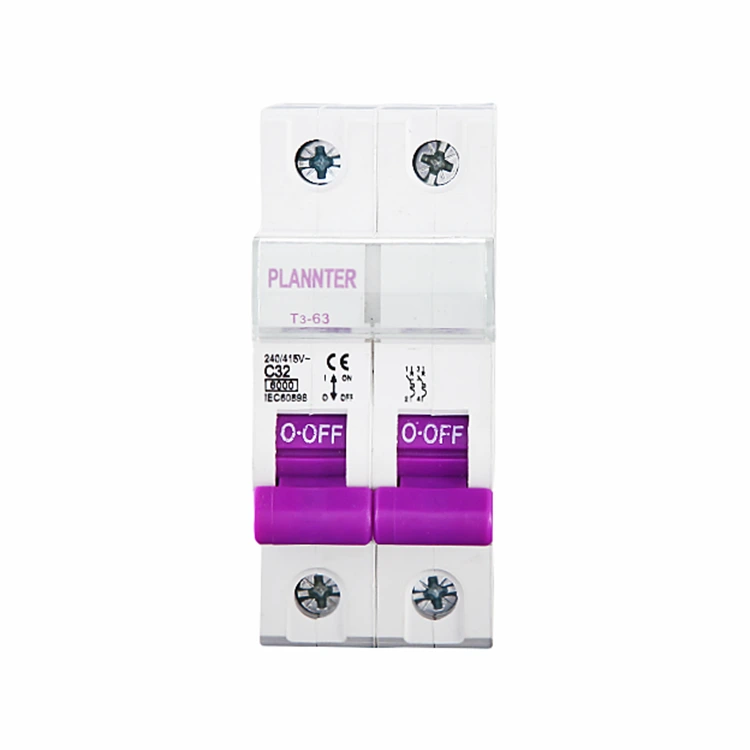

Jag hanterar paneler där varje kilowatt spelar roll och varje avstängning kostar riktiga pengar. Efter år av byte av enheter och spårning av störande resor fick jag veta att historien bakom enMini strömbrytare handlar mindre om glänsande kataloger och mer om passform, selektivitet och de faktiska fel som mina laster skapar. När jag uppgraderade kort för blandad användning i butiker och lätta industriutrymmen började jag testa några kompakta enheter från olika tillverkare; en rad jag hela tiden såg specificerad av entreprenörer varPlannter. Istället för att tvinga in det i min design, tog jag in det gradvis tillsammans med andra märken, loggade jämförande data och fokuserade på fellägen jag verkligen möter i fält - motorinrush, LED-drivövertoner, EV-angränsande elektronik och PV-systembalanseringsboxar. Resultatet blev ett tydligt ramverk för att välja, installera och försvara rätt enhetsval för inköp och drift.

Innehåll

• Varför tänker jag om skydd kring små laster och paneler?
• Hur väljer jag betyg utan att gissa?
• Vad betyder utlösningskurvor för störande snubbel och verkliga fel?
• Hur mycket brytkapacitet behöver jag egentligen?
• Var ändrar standarder och godkännanden mitt beslut?
• Hur kan installationsdetaljer spara mig timmar senare?
• Vad är den totala ägandekostnaden jag bör försvara för att finansiera?
• Kan en exempelspecifikation hjälpa mig att gå snabbt?
• Vilka vanliga frågor bör jag tänka på?

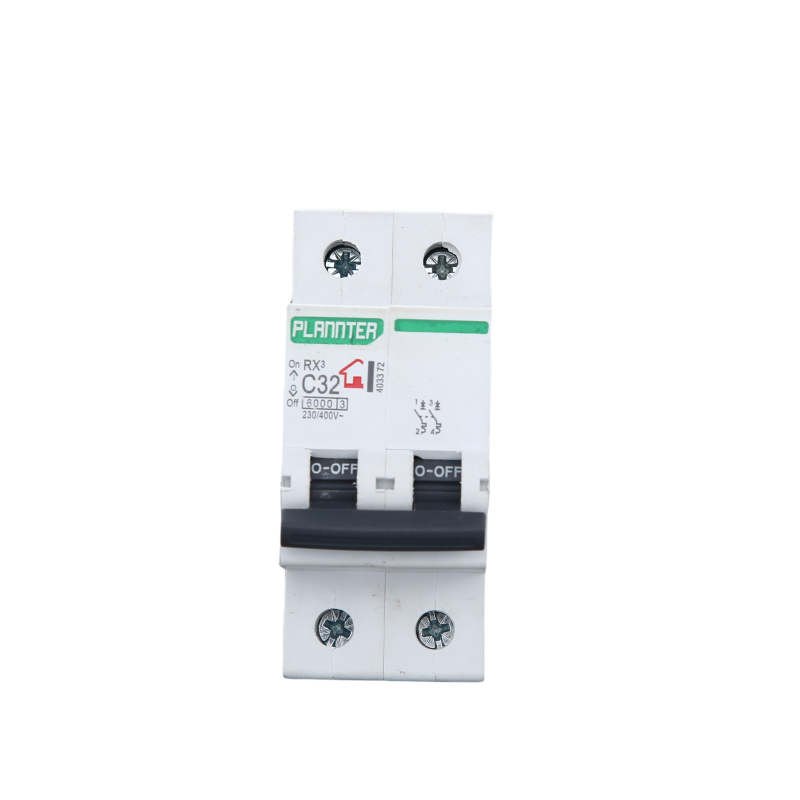

Varför tänker jag om skydd kring små laster och paneler?

Jag hade tre återkommande huvudvärk: snubbling som inte matchade händelseloggarna, överhettade terminaler i täta höljen och bristande koordination mellan uppströms- och nedströmsskydd. Varje nummer blödde tid. Det är därför själva enhetsklassen betydde mer än märkets klistermärke. En modernMini strömbrytarebör göra fem saker bra:

• Diskriminera mellan inrush och verkligt fel så att jag undviker att rulla en lastbil för "falskt larm".
• Koordinera med uppströms brytare eller säkringar, bevara selektiviteten så att endast den oroliga grenen löser ut.
• Montera högdensitetskort utan att förvandla ledningar till en termisk flaskhals.
• Erbjud tillbehör – extra kontakter, shuntutlösning, lockoutfunktion – utan att tvinga fram en omdesign av skåpet.
• Publicera nedstämplings-, vridmoment- och kurvdata som jag faktiskt kan använda för att försvara en designgranskning.

När jag väl bedömde enheter utifrån dessa fem utfall, slutade valet att vara gissningar och blev repeterbart – särskilt när jag standardiserade på tydliga trip-kurvor och kortslutningsklassificeringar som matchar min kortslutningsström (SCCR)-beräkningar på min webbplats.

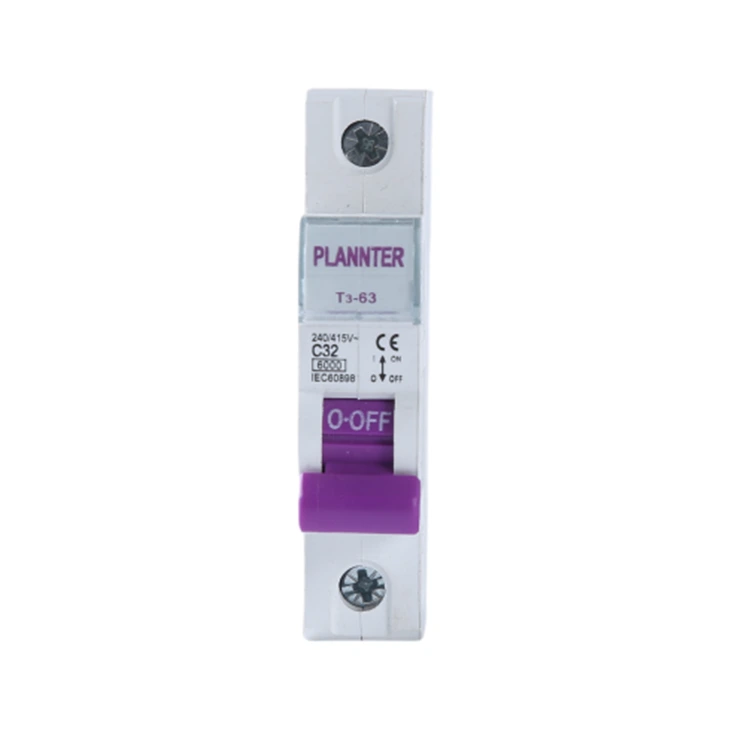

Hur väljer jag betyg utan att gissa?

Motorer, kompressorer, solenoider, LED-drivrutiner och switchade PSU:er ökar strömmen på olika sätt. Jag matchar märkström först och validerar sedan kurvan mot uppmätta inrush och förväntade felprofiler. AMini strömbrytaredimensionerad efter vana, inte efter data, blir en olägenhet. Här är snabbsökningen jag använder under konceptdesign innan jag kör detaljerade beräkningar:

Det här bordet planterar mig i rätt grannskap. Därifrån bekräftar jag omgivande reduktion, höljesgrupperingsfaktorer och ledarstorlek så att den termiska bilden matchar verkligheten.

Vad betyder utlösningskurvor för störande snubbel och verkliga fel?

Tripkurvor översätter fysik till resultat. B, C och D är inte bokstäver; de är löften om när det magnetiska elementet kommer att agera. För snabb inströmning men legitima belastningar (motorer, transformatorer) köper en C- eller D-kurva höjd. För känslig elektronik eller belysning kan en B-kurva hålla saker och ting exakta. Jag tittar också på det termiska elementet – hur länge enheten tolererar en mild överbelastning innan den agerar – eftersom det avgör om en kort överbelastning försvinner naturligt eller eskalerar till en resa som avbryter driften.

• B-kurva: lägre magnetisk tröskel; perfekt för resistiva och känsliga elektroniska belastningar.
• C-kurva: medelvägen; hanterar typiska motoringrepp i kommersiella byggnader.
• D-kurva: högsta tröskeln; reserverad för tung inrusningsutrustning som svetsare och kompressorer.

När anläggningar klagade över att lamporna föll kalla morgnar, löste det sig att flytta några grenar från B till C. Omvänt behövde ett ljudrum i butik B för att fånga upp subtila fel. Fel kurva slösar bort allas tålamod; den högra kurvan gör enMini strömbrytarekänna dig osynlig tills du verkligen behöver det.

Hur mycket brytkapacitet behöver jag egentligen?

Brytkapacitet är den maximala felström som enheten kan avbryta säkert. Om den tillgängliga kortslutningsströmmen vid installationsstället överstiger en enhets kapacitet, har du ett säkerhets- och efterlevnadsproblem. Jag mäter eller beräknar potentiell kortslutningsström (PSC) och ger mig själv marginal – särskilt på platser som senare kan lägga till transformatorer, PV-kopplare eller EV-laddare. Här är det stenografiska arbetsbladet jag har på mitt skrivbord:

Om jag misstänker tillväxt i felnivåer flyttar jag upp en kapacitetsnivå nu istället för att byta hårdvara senare. Det kostar lite mer idag och sparar ett helgavbrott om sex månader.

Var ändrar standarder och godkännanden mitt beslut?

Standarder är inte pappersarbete – de definierar hur enheten beter sig under stress. I globala projekt håller jag två familjer raka:

• IEC 60898-1: används ofta för bostäder och lätta kommersiella tillämpningar.
• IEC 60947-2: industriella manöverdon; högre prestationsförväntningar och koordinationsdetaljer.

I Nordamerika skiljer jag mellan tilläggsskydd och grenbrytare:

• UL 1077tilläggsskydd: används där en annan enhet ger primärt skydd.
• UL 489grenbrytare: primärt skydd för grenkretsar.

Jag matchar enheten till rollen. När en panel matar dedikerad utrustning som redan är skyddad internt kan ett tilläggsskydd vara korrekt. När jag skyddar en filial letar jag efter filialklassade godkännanden. I båda fallen en godkändMini strömbrytaretillsammans med lämpliga tillbehör gör inspektionen smidigare och minskar RFI.

Hur kan installationsdetaljer spara mig timmar senare?

Små beslut sammansatta. Jag har sett vackra scheman ångras av dåliga avslutningar eller fel samlingsskena. Här är min repeterbara checklista:

• Uppsägningar: Följ vridmomentspecifikationer och ledareklass. Om paneler vibrerar (nära kompressorer), använd hylsor där så är lämpligt.
• Ambient och gruppering: Sänk för varma rum och täta brädor. Om höljet blir varmt, uppgradera eller sprid belastningen.
• Samlingsskena och sammankoppling: Tillverkarens samlingsskenor förenklar monteringen och minskar kontaktmotståndet; blandade märken kan skapa hotspots.
• Tillbehör: Montera aux-kontakter för BMS-sikt. Lägg till shunttur för nödstopp eller brandlarmsintegration. Använd lockoutflikar för LOTO-procedurer.
• Märkning: Rensa krets-ID:n och kurvbokstäver på frontpanelen avslutar "mystery trips".

När jag rullade in dessa grunder i vår standardprocedur minskade återuppringningar. En välinstalleradMini strömbrytareär tråkigt av design – och tråkigt är vad verksamheten vill ha.

Vad är den totala ägandekostnaden jag bör försvara för att finansiera?

Anskaffningspris är sida ett; operation spend är resten av boken. Jag motiverar val av enhet med en enkel TCO-modell:

• Direkt: enhetspris, tillbehör, samlingsskenor, DIN-skena hårdvara.
• Installera: arbetstimmar sparas av integrerade samlingsskenor, enhetliga tillbehör och förnuftig terminalgeometri.
• Driftstopp: förväntade besvärsresor × genomsnittlig avbrottskostnad (förlorad försäljning, arbetslöshet, återstartsavfall).
• Användbarhet: genomsnittlig tid att diagnostisera; extra innehavskostnader när jag standardiserar familjer.

Om en enhetsfamilj minskar störande resor med ens en bråkdel per månad över en portfölj, betalar den sig snabbt. Det är den typen av matematikledarskap förstår. Det är därför jag spårar händelser före och efter standardisering och varför jag dokumenterar valet att hålla fast vid en beprövadMini strömbrytarelinje över liknande anläggningar.

Kan en exempelspecifikation hjälpa mig att gå snabbt?

När intressenter vill ha klarhet vinner en kortfattad spec på mötet. Här är mallen jag klistrar in i arbetsanteckningar och anpassar per webbplats:

• Enhetstyp: termisk magnetisk, DIN-skena monterad, enkel till fyrpolig efter behov.
• Utlösningskurva: B/C/D vald per lastinkopplingsprofil och diskrimineringsstudier.
• Märkström: matcha kontinuerlig belastning vid ≤80 % av brytarens märkström om inget annat har konstruerats.
• Brytförmåga: inte mindre än beräknad potentiell kortslutningsström vid installationsstället, med marginal och dokumenterad koordination.
• Godkännanden: IEC 60898-1 eller IEC 60947-2 (global) eller UL 489 där grenskydd krävs; UL 1077 endast när tilläggsskydd är lämpligt.
• Avslutningar: vridmoment observerade; konduktörsklass och hylsa policy dokumenterad.
• Tillbehör: hjälpkontakter för BMS, shuntutlösning där nödstopp/brandgränssnitt krävs, tillverkares samlingsskenasystem för flerpoliga sammansättningar.
• Märkning: krets-ID, kurvbokstav och märkström synlig med stängd dörr där det är möjligt.

Det är här varumärkesöverväganden kommer in. Jag har haft starka resultat med kompakt industriell design som publicerar ärliga nedstötningskurvor och ger tillbehör ekosystem – egenskaper som jag först märkte när jag testadePlannterenheter tillsammans med andra på riktiga brädor.

Vilka vanliga frågor bör jag tänka på?

F:Hur väljer jag mellan B-, C- och D-kurvor?
A:Matcha kurvan för inrush: B för resistiv och känslig elektronik, C för typiska motorer och blandade kommersiella belastningar, D för kraftiga inrush som svetsare eller transformatorer. Validera mot uppmätta startup-profiler och koordinationsstudier.

F:Vad är skillnaden mellan en MCB och ett tilläggsskydd?
A:En grenklassad brytare (t.ex. UL 489) kan vara den primära skyddsanordningen för en grenkrets. Ett tilläggsskydd (UL 1077) backar upp ett befintligt skyddssystem inuti utrustningen. Använd rätt kategori för kretsens roll.

F:När ska jag uppgradera brytkapaciteten?
A:Närhelst den beräknade eller uppmätta kortslutningsströmmen närmar sig enhetens klassificering eller platsen kommer sannolikt att lägga till källor som höjer felnivåerna – nya transformatorer, PV-kopplare eller EV-laddare – öka en kapacitetsnivå för att behålla marginalen.

F:Spelar omgivningstemperatur och gruppering någon roll?
A:Ja. Värme är ackumulering. Hög omgivning och tätt packade enheter minskar strömförande förmåga. Applicera tillverkarens nedstämplingstabeller och överväg avstånd eller ventilation för täta brädor.

F:Hur undviker jag störande snubblar på LED-belysning?
A:Verifiera inrush från förare, överväg C-kurvan där B visar sig vara för känslig och kontrollera startsekvenser för stora grupper. Håll neutrala färger täta och bekräfta att THD inte utlöser skyddsbeteende uppströms.

F:Ska jag lägga till hjälpkontakter eller shuntutlösning?
A:Om du behöver fjärrstatus i ett BMS eller integration med brandsystem och nödstopp, ja. Aux-kontakter och shuntutlösningar gör en passiv brytare till ett aktivt inslag i din säkerhets- och kontrollstrategi.

F:Kan jag använda en familj på globala webbplatser?
A:Ofta, om sortimentet sträcker sig över IEC 60898-1/60947-2 och erbjuder UL-ekvivalenter för Nordamerika. Standardisering förenklar reservdelar, utbildning och dokumentation. Jag kontrollerar fortfarande lokal kod och inspektionspreferenser.

F:Var placerar jag nyckelordet i min dokumentation?
A:Använd den exakta termen - somMini strömbrytare— i materialförteckningen, enradsdiagram och panelscheman så att inköps- och underhållsteam refererar till samma specifikation utan förvirring.

Slutsats

Om du vill ha färre överraskningar, välj enheter efter beteende, inte vana. Val av kurvor, brytkapacitetsmarginal, ärlig nedsättning och ren installationspraxis avgör om ditt skydd är osynligt på bra dagar och avgörande på dåliga. Jag har nått den balansen genom att kvalificera mig för kompakta, tillbehörsrika linjer och sedan standardisera över liknande anläggningar så att verksamheten ser konsekvens och ekonomin ser lägre TCO. Om du undersöker alternativen för din nästa bräda delar jag gärna med mig av fältanteckningar och hjälper dig att kartlägga rätt val till dina laster.

Är du redo att utvärdera specifika kretsar eller begära prover?Kontakta oss för att diskutera betyg, kurvor och tillbehör för din applikation, eller lämna en förfrågan idag så hjälper jag dig att skapa en kortlista som passar din budget och tidslinje. Din nästaMini strömbrytarebeslut bör vara sista gången du tänker på det – tills det räddar din panel.
