Luftbrytare strömbrytare

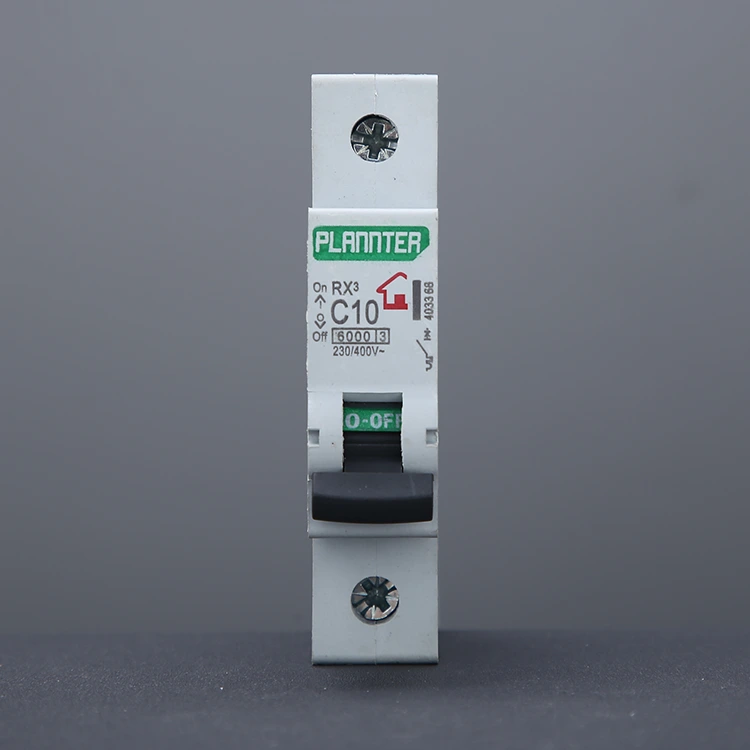

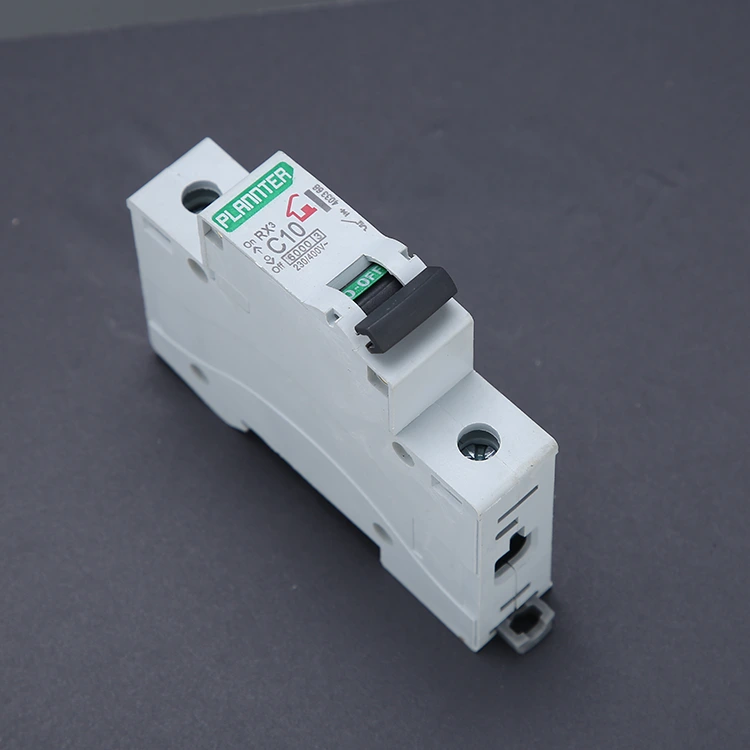

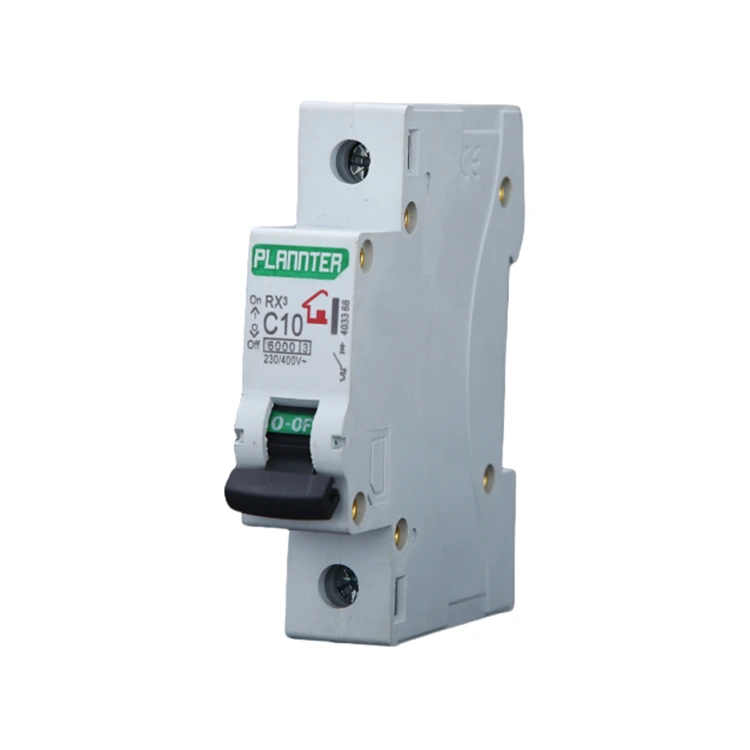

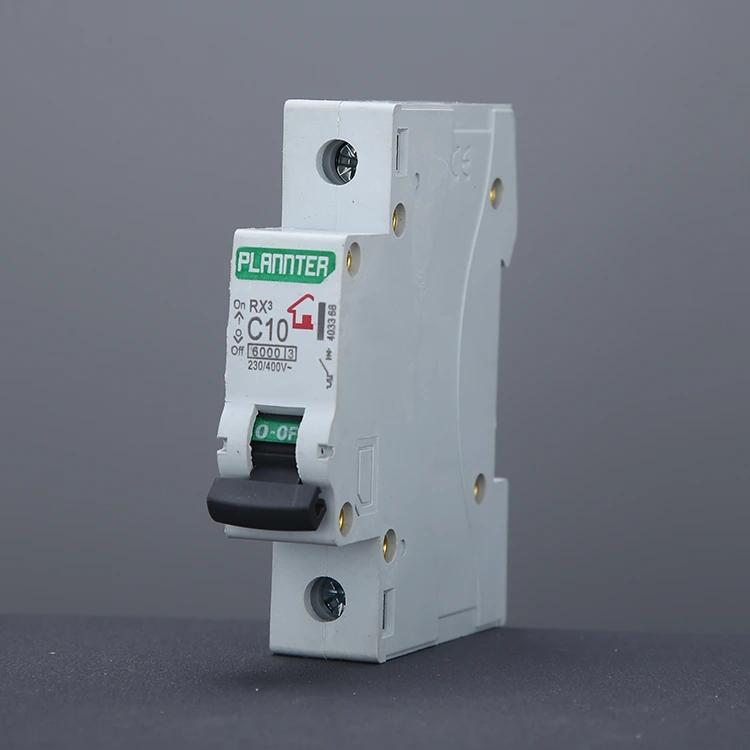

PUGAO (Plannter Electric) är en professionell tillverkare och leverantör i Kina. Volymen på vår Air-Switch Circuit Breaker (MCB) är bara 1/3 av de traditionella produkterna (standard 1P bredd 18 mm), stöder skenmontering, utbytestiden kan kontrolleras inom 2 minuter och det genomskinliga skalet är bekvämt för felsökning. Säkerhetsprestanda, med termisk överbelastning och kortslutningsmagnetisk frigöring dubbelt skydd, ljusbågssläckningsteknik tål 400V återvinningsspänning, bågsläckningstid <0,1 sekunder.

Bred anpassningsförmåga, luftströmbrytaren är lämplig för -5°C till 40°C miljö. Ekonomiska fördelar visas av en livslängd på 10 000 operationer till 40 % lägre kostnad än säkringssystem. Tillämpningar inkluderar skydd av hushålls- och industrikretsar, där valet måste fokusera på strömvärden (6A-125A), brytkapacitet (6kA för inhemska, ≥10kA för industri.

Vad är en Air-Switch Circuit Breaker?

En Air-Switch Circuit Breaker är en kretsskyddsanordning som använder luft som ljusbågssläckningsmedium. Den är utformad för att automatiskt avbryta strömförsörjningen vid överbelastning eller kortslutning, och därigenom säkra säkerheten för både ledningar och utrustning.

När omkopplaren avbryter ett högströmsflöde bildas en intensiv ljusbåge med hög temperatur mellan kontakterna. Om denna ljusbåge inte släcks snabbt kan den bränna ut strömbrytaren eller till och med utlösa en brand.

Luftströmställaren har en specialdesignad intern ljusbågssläckningskammare. När en ljusbåge genereras drivs den in i denna kammare, där den delas upp i ett flertal mindre bågar och snabbt kyls av den omgivande luften, vilket resulterar i att ljusbågen släcks.

Ansökan

1. Skydd av hushållsapparater: dvärgbrytare används ofta i luftkonditioneringsapparater, tvättmaskiner och andra hushållsapparater för att ge säkerhet för hushållselen. Skydda utrustning och personlig säkerhet.

2. Industriella tillämpningar: Luftbrytare är mycket viktiga i industriell automation, kraftsystem och kommunikationsutrustning, överbelastnings- och kortslutningsskydd, vilket kan säkerställa stabil drift även i komplexa elektriska system.

Fördel

Bra säkerhetsprestanda: PUGAO har sitt eget tekniska team och antar avancerad elektronisk styrteknik, som har supersäkerhetsskyddsfunktion och kan automatiskt stänga av strömförsörjningen när elektriciteten är onormal, vilket effektivt förhindrar brand och andra olyckor.

Enkel installation och underhåll: kompakt och bekväm, oavsett om du installerar ny utrustning eller ser över kretsar, det är enkelt och snabbt för dagligt underhåll och byte.

Stark användbarhet: Luftbrytare kan anpassas efter behoven hos olika elektriska system, inklusive specifikationsparametrar, märken etc.

Användningsrekommendationer

1. Välj Korrekt märkström

Märkströmmen för luftströmbrytaren bör vara ≥ 1,2 till 1,5 gånger den faktiska belastningsströmmen. Att välja ett för lågt betyg kan leda till frekvent snubbling, medan ett val som är för högt äventyrar skyddskänsligheten. Ange de specifika detaljerna för ditt projekt, så kommer PUGAO att bedöma dina krav och rekommendera en lämplig lösning.

2. Välj lämplig utlösningskurva baserat på belastningen

Typ B: Belysning och resistiva belastningar

Typ C: Allmän utrustning, eluttag och små motorer

Typ D: Utrustning med höga inkopplingsströmmar och stora motorer

Om du är osäker, prioritera att välja C-Curve, eftersom den erbjuder den största mångsidigheten.

3. Korrekt installation

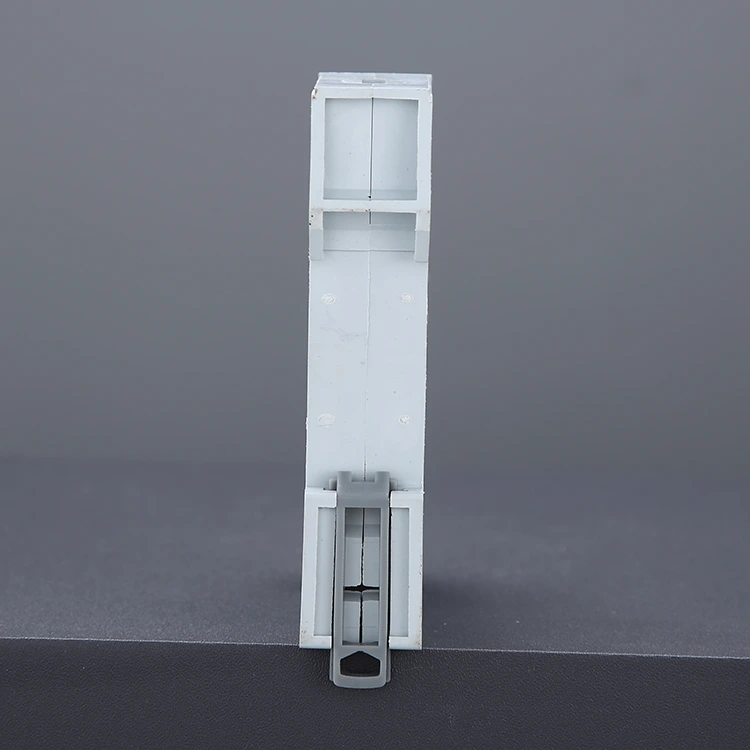

Vid installation av ACB måste den monteras på en standard DIN-skena. Kabelanslutningarna måste vara ordentligt åtdragna för att förhindra att de lossnar och efterföljande överhettning. Använd kablar som överensstämmer med de specificerade måttkraven (t.ex. för en 32A-klassning rekommenderas ett trådtvärsnitt på ≥ 4mm²).

Rekommenderad installationsmiljö: Installera i en torr, välventilerad distributionslåda. Undvik exponering för höga temperaturer, luftfuktighet eller korrosiva miljöer; vid behov, installera en extra skyddskåpa.

4. Undvik långvarig drift med full belastning

Det rekommenderas att hålla den faktiska driftströmmen inom 70 %–80 % av märkvärdet. Långvarig drift vid full belastning kan leda till alltför kraftig temperaturhöjning och förkortad livslängd.

Vanliga fel och felsökning

Fel i strömbrytare med luftströmbrytare beror vanligtvis på överbelastning, dålig kabeldragning eller felaktigt produktval. Genom att säkerställa korrekt produktval, korrekt installation och regelbundna inspektioner kan över 90 % av potentiella problem effektivt undvikas.

Tillsammans med din produktleverans tillhandahåller vi omfattande rekommendationer angående installation, användning och underhåll; Följande lista över vanliga problem fungerar som en användbar referens.

1. Frekvent snubbling

Symptom: Efter att ha använt högeffektsapparater under en tid, löser strömbrytaren automatiskt, och strömbrytaren känns märkbart varm vid beröring.

Orsaker:

Överbelastning: Den totala ström som dras av apparaterna som arbetar inom kretsen överstiger strömbrytarens märkströmkapacitet.

Hög omgivningstemperatur: Dålig värmeavledning i distributionslådan gör att strömbrytarens interna termiska avkänningskomponenter utlöses i förtid.

Lösning: Minska antalet högeffektsapparater som är anslutna till samma krets för att fördela belastningen.

Om belastningen verkligen är nödvändig och de befintliga kabelspecifikationerna tillåter det, uppgradera till en strömbrytare med högre strömstyrka.

2. Omedelbar tripping

Symptom: Omedelbart efter att strömbrytaren stängts eller anslutits till en specifik apparat, löser brytaren ut omedelbart – ofta åtföljd av en hög smäll eller en synlig gnista.

Orsaker:

Ledningskortslutning: Den strömförande ledningen har kommit i direkt kontakt med den neutrala ledningen.

Skadad apparat: Ett internt elektriskt haveri eller kortslutning har inträffat i en av de anslutna apparaterna.

Lösning: Försök inte att tvinga brytaren att stängas upprepade gånger. Koppla ur alla apparater som är anslutna till den specifika kretsen och försök sedan stänga brytaren igen.

Om brytaren inte längre löser ut, indikerar det att en av apparaterna är defekt; om den fortsätter att snubbla, tyder det på att kablarna som är inbäddade i väggen är skadade, vilket kräver inspektion av en professionell elektriker.

3. Vippspaken kan inte återställas

Symptom: Efter snubblingen känns vippspaken lös eller slapp; när den trycks till "ON"-läget, fjädrar den omedelbart tillbaka till "OFF"-läget.

Orsaker:

Fel ej åtgärdat: En kortslutning eller allvarlig överbelastning finns fortfarande inom linjen; strömbrytarens "free-trip"-mekanism kopplar in för att ge skydd.

Skador på inre mekanismer: Efter en extrem kortslutning kan de interna kontakterna ha svetsats samman, eller så kan de mekaniska fjädrarna ha fått utmattningsskador.

Lösning: Kontrollera först om återställningsknappen på Residual Current Device (RCD) misslyckades med att hoppa ut.

Om du inte kan stänga brytaren även efter att ha uteslutit externa fel, indikerar det att själva brytaren är skadad och måste bytas ut.

4. Plint överhettning eller missfärgning av höljet

Symptom: En brännande lukt upptäcks, eller så ser plasthöljet runt strömbrytarens ledningsuttag gulnat eller svärtat ut.

Orsaker:

Lösa anslutningar: Detta utgör den farligaste faran. Om skruvarna inte dras åt ordentligt ökar kontaktmotståndet, vilket genererar extrem värme.

Felaktig trådmätare: Användningen av ledningar som är för tunna leder till att värme överförs direkt till strömbrytaren.

Lösning: Bryt omedelbart strömförsörjningen! Klipp bort de brända ändarna på ledningarna, skala av isoleringen på nytt och dra åt skruvarna ordentligt. Om brytarens hölje har blivit deformerat på grund av värme måste hela enheten bytas ut.

5. Distinkt surrande ljud under drift

Symptom: Under drift avger strömbrytaren ett svagt men kontinuerligt elektromagnetiskt surrande ljud (karakteristiskt för AC-strömmar).

Orsaker:

Elektromagnetisk mekanism Vibration: Den interna elektromagnetiska armaturen är ojämn, eller så har främmande föremål kommit in i mekanismen.

Hög strömbelastning: Vid drift nära full kapacitet orsakar magnetfältskrafter interna komponenter att resonera något.

Lösning: Ett mycket svagt surrande ljud är normalt normalt. Men om ljudet är högt eller intensivt – särskilt om det åtföljs av överhettning – indikerar det att interna komponenter åldras; byte av enheten rekommenderas.
