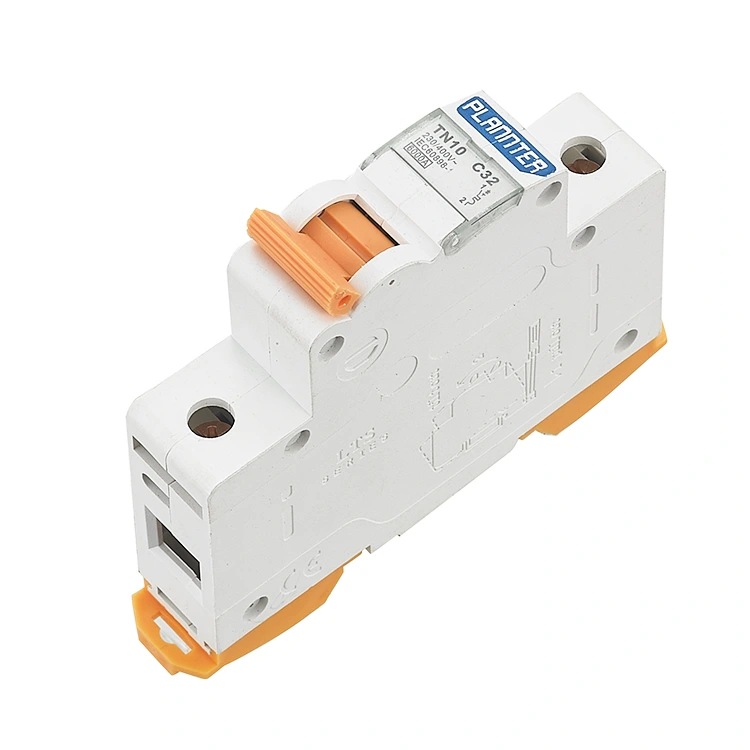

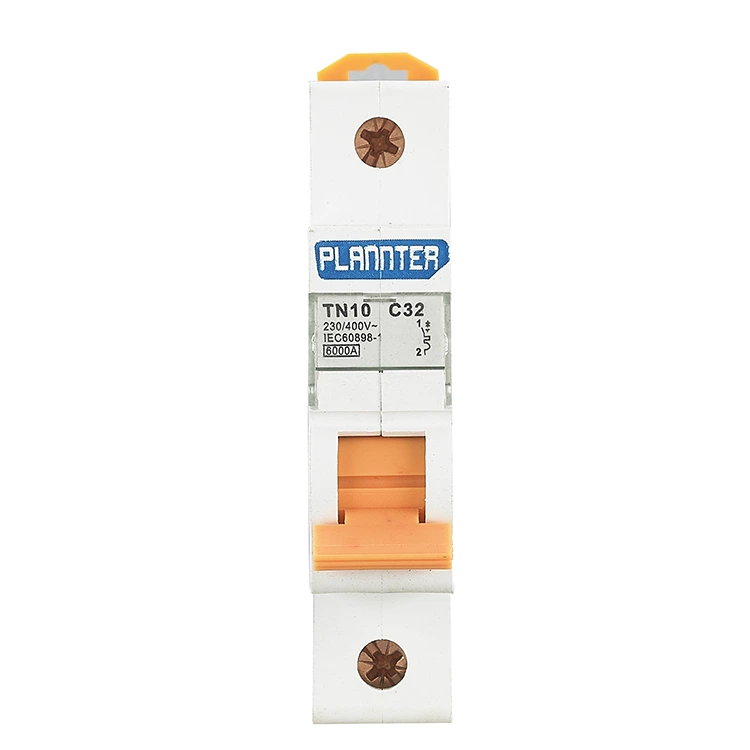

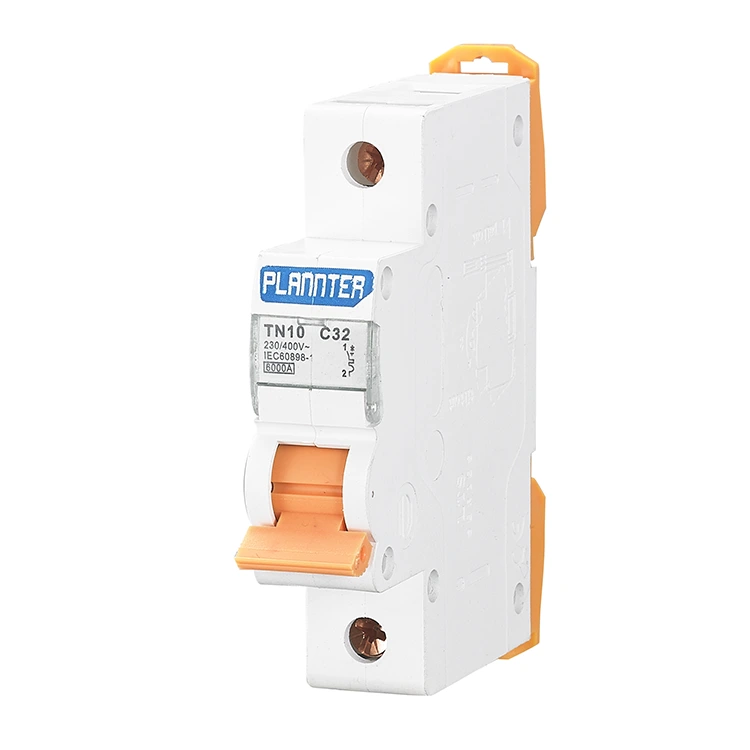

Strömbrytare för kortslutningsskydd

En kretsbrytare för kortslutningsskydd är en lågspänningsfördelningsapparat. Den är utrustad med en ljusbågssläckningsanordning som effektivt skyddar kretsen. I hem- och industrimiljöer spelar strömbrytare en liknande roll som kombinationen av elektriska komponenter som knivbrytare, säkringar och termiska reläer för att säkerställa säker drift av kretsar.

Arbetsprincip

Internt har strömbrytaren två primära skyddsmekanismer: en bimetallremsa utformad för att hantera gradvisa överbelastningar, och en elektromagnetisk spole dedikerad för att hantera kortslutningar. För att säkerställa automatisk frånkoppling av kretsen inom några millisekunder, utför enheten följande operationssekvens när den utlöses:

Momentan avkänning: När en kortslutning inträffar flödar en massiv strömvåg genom spolen inuti strömbrytaren.

Magnetisk kraftgenerering: I enlighet med principerna för elektromagnetisk induktion genererar denna exceptionellt höga ström omedelbart ett oerhört kraftfullt magnetfält.

Mekanisk påverkan: Kraften som genereras av detta magnetiska fält fungerar som en tung hammare och ger en omedelbar stöt till utlösningsmekanismen.

Snabb frånkoppling: De elektriska kontakterna öppnas med våld inom millisekunder, vilket plötsligt avbryter strömflödet och förhindrar därigenom kablarna från att smälta på grund av extrem värme eller fatta eld.

Typer av effektbrytare

1. Enpoliga brytare: Strömbrytare för kortslutningsskydd har endast en kopplingskontakt och används huvudsakligen för enfaskretsar, såsom belysningskretsar eller uttag i hemmet.

2. Dubbelpoliga brytare: dubbelpoliga brytare har två omkopplingskontakter för att styra fas- och nollledarna. Dubbelpoliga brytare används vanligtvis i scenarier där både fas- och nollledningar måste styras samtidigt, såsom motorkontroller eller tvåfas kraftsystem.

3. 3-poliga effektbrytare: 3-poliga brytare har tre omkopplingskontakter som styr tre separata fasledningar, såsom kommersiell och industriell utrustning, som kräver samtidig styrning av tre separata kraftledningar för att säkerställa säker och balanserad lastfördelning.

Fördelar

1. Denna kretsbrytare för kortslutningsskydd använder standarden 35 mm DIN-skena monteringsmetoden och använder högprecisions magnetisk-termisk dubbelfrigöringsmekanism för att klara av momentan startström;

2. Förbättrad konstruktion av isoleringssystem för att förhindra isolering åldrande orsakad av långvarig termisk stress;

3. Nominell isolationsspänning upp till AC400V, med överspänningsskydd, lämplig för fotovoltaisk kraftgenerering och komplexa kraftdistributionsnätverk;

4. Från 6A till 63A märkströmalternativ, kompakt och modulär design, för att möta bostadsbelysning, uttag, motorer, solcellssystem och andra olika scenarier för belastningsbehov.

5. Produkten stöder OEM/ODM-tjänst, som möter efterfrågan på utomeuropeisk distribution och varumärkesanpassning. PUGAO (Plannter Electric) fabriken har godkänt ISO9001 internationella kvalitetssystemcertifiering.

Applikationsscenarier

PUGAOs kretsbrytare för kortslutningsskydd används i bostäder, kommersiella och industriella kraftsystem, vilket ger tillförlitligt skydd för en mängd olika inställningar.

1. Kraftdistributionssystem för bostäder

Används i kretsar för belysning, eluttag och hushållsapparater; i händelse av en kortslutning orsakad av åldrande ledningar eller funktionsfel i apparaten stänger de snabbt av strömförsörjningen för att förhindra att ledningar går ut eller utbröt brand.

2. Kommersiella byggnadskraftsystem

Våra strömbrytare är lämpliga för kraftdistributionssystem i kommersiella lokaler som köpcentra, kontorsbyggnader och hotell. Tillämpade på både huvud- och grenkretsar förhindrar de kortslutningar från att orsaka omfattande strömavbrott eller skador på utrustningen.

3. Industriell utrustning och produktionslinjer

Utplacerad över olika typer av industrimaskiner, elmotorer och automatiserade produktionslinjer; de bryter snabbt strömmen i händelse av utrustningsfel eller avvikelser i ledningsdragningen, och förhindrar därigenom utrustningsskador och produktionsavbrott samtidigt som underhållskostnaderna och stilleståndsrisken minskar.

4. Kraftfördelningsskåp och styrsystem

Kan installeras i eldistributionsskåp och kontrollpaneler för att fungera som kärnskyddskomponenter, vilket ger centraliserat kortslutningsskydd för flera kretsar. Dessa används ofta i ingenjörsprojekt och integrerade elektriska utrustningsenheter.

5. Miljöer med hög kortslutningsström

För kretsar placerade nära transformatorer eller strömförsörjningskällor – eller i andra områden som kännetecknas av höga kortslutningsströmnivåer – där strömbrytare med hög brytkapacitet krävs, fungerar denna produkt som ett idealiskt val.

FAQ

F: Är kortslutningsskydd och överbelastningsskydd samma sak?

S: Nej. Även om de vanligtvis är integrerade i samma strömbrytare, fungerar de enligt olika principer. Överbelastningsskydd skyddar mot långvarig överbelastning, beroende på ackumulering av värme; kortslutningsskydd skyddar mot momentana strömmar med hög magnitud, beroende på magnetiska attraktionskrafter.

F: Varför har vissa strömbrytare en klassificering på 6kA, medan andra är klassade till 15kA?

S: Detta indikerar brytkapaciteten. En klassificering på 6kA betyder att den maximala kortslutningsströmmen som den säkert kan avbryta är 6 000 ampere. Om den faktiska kortslutningsströmmen överstiger detta värde kan strömbrytaren explodera. Platser med större transformatorkapacitet kräver strömbrytare med högre brytkapacitet; Innan du väljer, låt PUGAO ge dig professionella rekommendationer eller en skräddarsydd designlösning.

F: Kan jag rengöra strömbrytaren? Hur ska jag gå tillväga?

S: Ja, men du måste se till att strömförsörjningen är helt frånkopplad innan.

Använd en torr trasa för att torka av damm från höljet, var noga med att förhindra att dammpartiklar kommer in i ljusbågssläckningskammaren.

Strikt förbjudet: Använd inte kemiska lösningsmedel eller vatten för att rengöra plasthöljet, eftersom detta kan äventyra prestandan hos de flamskyddade materialen eller orsaka interna kortslutningar.
