DZ47 Air-Switch effektbrytare

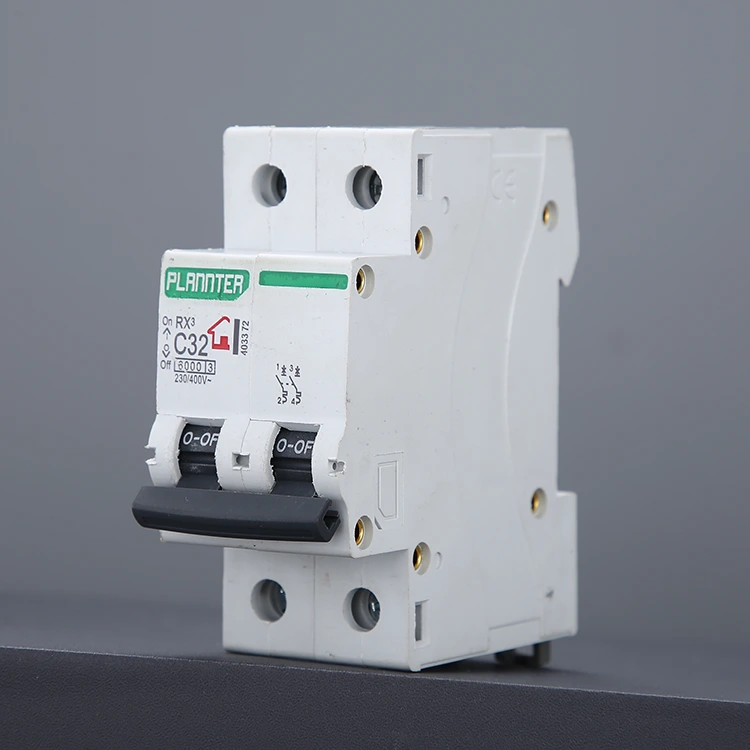

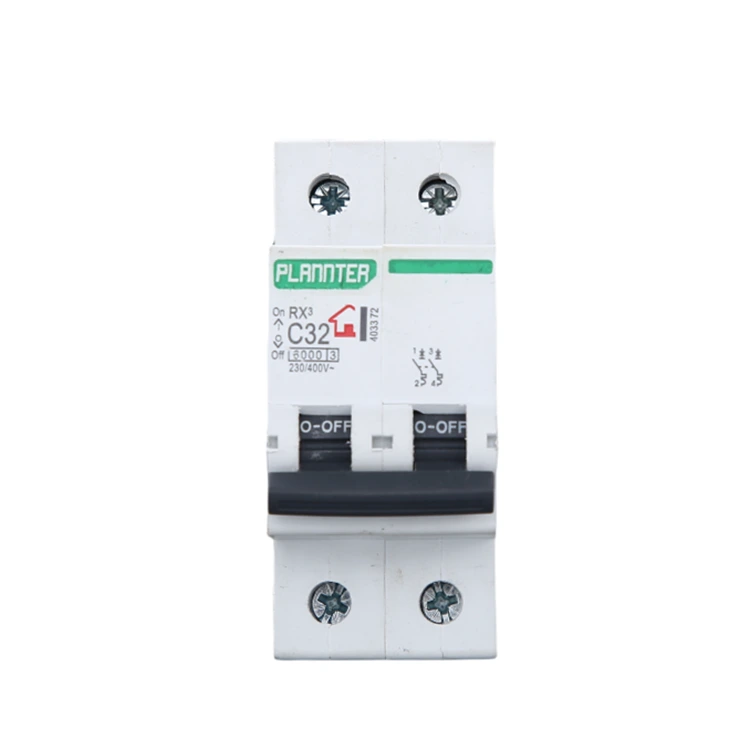

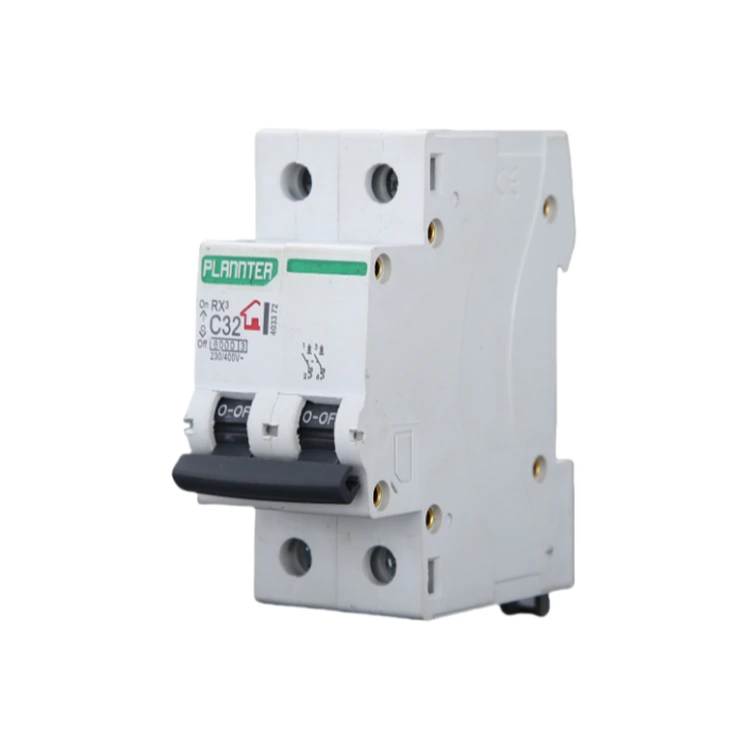

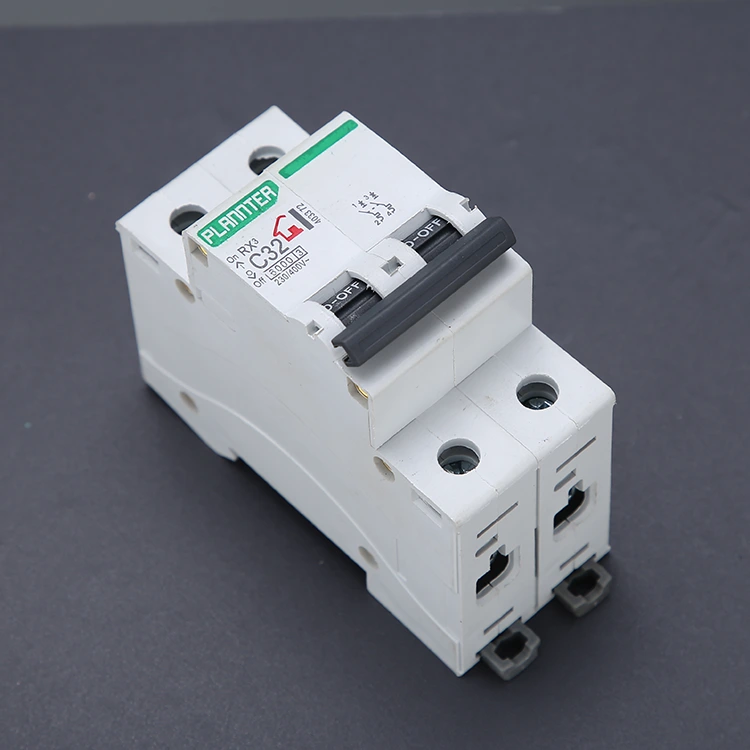

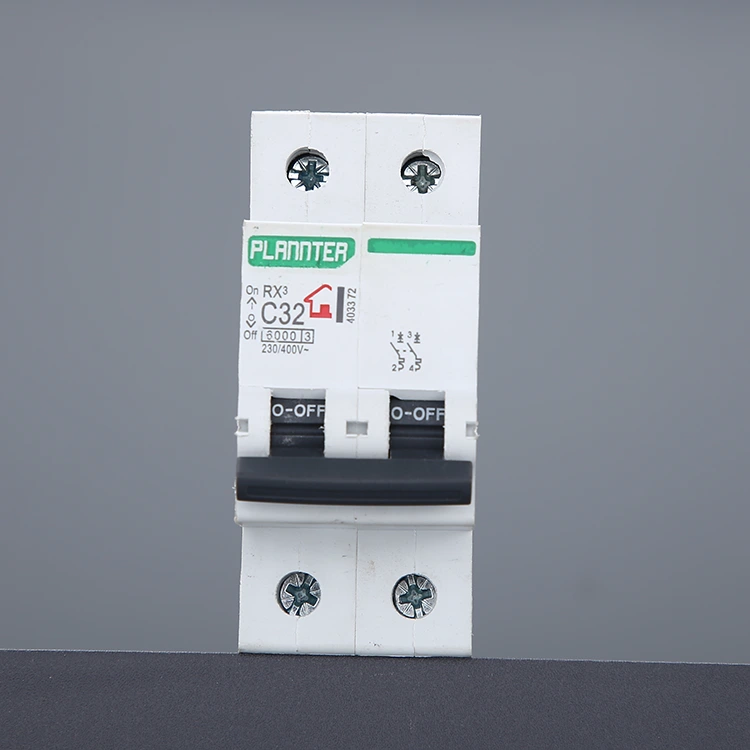

Den högkvalitativa DZ47 Air-Switch Circuit Breaker erbjuds av PUGAO (Plannter Electric) fabriken, är en slags elektrisk skyddsanordning som används i AC-kretsar, med två oberoende poler, som kan skära av brandtråden och nolltråden i kretsen samtidigt. Den övervakar strömändringen i kretsen i realtid genom den inbyggda termiska magnetiska strippningsmekanismen eller elektroniska strippningsmekanismen, och när kretsen är överbelastad, kortsluten och andra onormala förhållanden kan DZ47 Air-Switch Circuit Breaker snabbt och automatiskt kopplas bort för att bryta strömförsörjningen, undvika skador på utrustning, kretsbrand och andra säkerhetsolyckor i enlighet med PUGAO och andra säkerhetsolyckor. ISO9001-certifikat.

Arbetsprincip

DZ47 Air-Switch Circuit Breaker är en högt standardiserad produkt. PUGAOs mogna tillverkningsprocess och avancerade teknologi använder tre kärnfunktioner: termisk utlösning, magnetisk utlösning och släckning av luftbågar. Våra produkter ger tillförlitligt skydd för tusentals elektriska system över hela världen.

1. Termisk resa

Strömbrytaren innehåller en bimetallremsa som består av två metaller med olika värmeutvidgningskoefficienter. När kretsströmmen överstiger märkvärdet men ännu inte har nått kortslutningsnivån, får värmen som genereras av strömmen att bimetallremsan böjs åt sidan.

Efter att ha böjts till en förinställd vinkel utlöser den en mekanisk koppling, vilket gör att strömbrytaren löser ut. Med hjälp av 14 års samlad kalibreringserfarenhet är vår bimetallremsa gjord av högrent material, vilket resulterar i ett känsligt och konsekvent svar på strömfluktuationer.

2. Magnetisk tripp

Strömbrytaren innehåller en elektromagnetisk spole. När en kortslutning inträffar stiger strömmen omedelbart till flera gånger eller till och med tiotals gånger det normala värdet. Denna enorma ström genererar ett kraftfullt magnetfält i spolen, som omedelbart attraherar elektromagnetankaret som en kolv.

Armaturen påverkar direkt utlösningsmekanismen och uppnår omedelbar strömavbrott på millisekundnivå.

Vår fabrik använder koppar med hög ledningsförmåga och en helautomatiserad punktsvetsprocess för att säkerställa att mekanismen inte fastnar eller misslyckas vid högfrekvent strömpåverkan.

3. Bågsläckningssystem

I det ögonblick som kontakterna separeras bryter högspänningsströmmen ner luften och genererar en högtemperaturbåge som dras in i en specialdesignad ljusbågssläckningskammare. Flera lager av metallgaller delar upp bågen i flera små segment, kyler snabbt och släcker den för att förhindra brända kontakter.

Vår DZ47-serie optimerar arrangemangets täthet för bågsläckningsgallret och skyddar effektivt interna komponenter även under frekventa utlösningsförhållanden.

Tekniska fördelar

PUGAOs DZ47 Air-Switch Circuit Breaker använder högpresterande termomagnetisk frånkopplingsteknik för att säkerställa exakt och pålitlig drift under en mängd olika komplexa driftsförhållanden. Produkten har följande kärnfördelar:

Hög brytkapacitet: standardmodellen har en brytkapacitet på upp till 6kA, vilket uppfyller kraven på kortslutningsskydd i stadsnät och industrimiljöer.

Bred spänningstillämpning: stöder AC 230/400V-system, stark kompatibilitet, tillämplig på en mängd olika nationella och regionala elnätsstandarder.

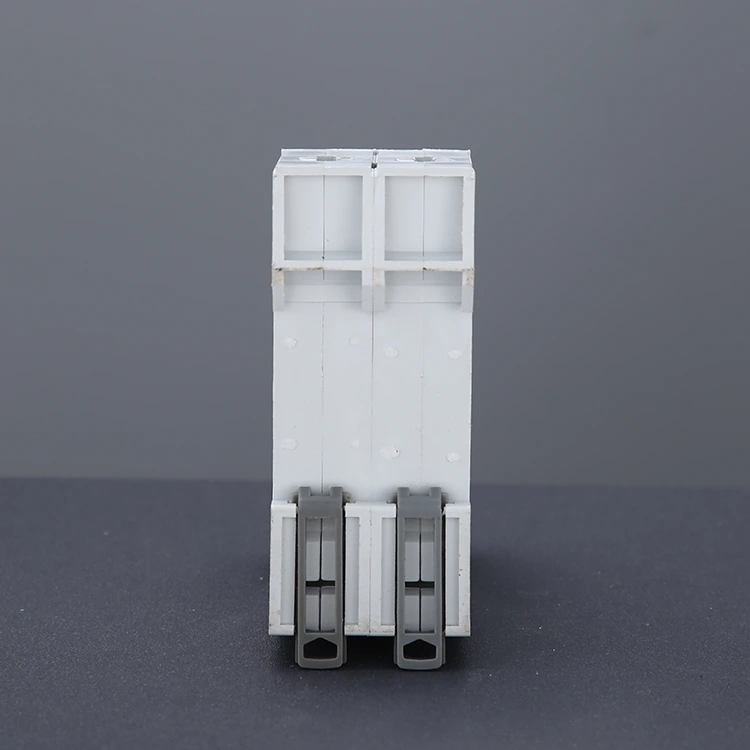

Modulär design: kompakt storlek, stöd för DIN-skena montering, lätt att integrera i alla typer av distributionslådor och styrskåp.

Stark ljusbågssläckningsförmåga: DZ47 Air-Switch Circuit Breaker antar strukturen som kombinerar flerskikts keramisk distans och metallbågssläckningsgaller, vilket effektivt dämpar ljusbågen och förlänger livslängden.

Lång mekanisk livslängd: efter rigorösa tester är den mekaniska livslängden upp till mer än 10 000 gånger.

FAQ

F: Kan DZ47-seriens brytare användas i DC-system?

S: Nej. DZ47-serien är en luftströmbrytare designad speciellt för AC. Växelström (AC) har en nollgenomgångskarakteristik, och dess interna ljusbågssläckningsgaller släcker effektivt ljusbågar.

Likström (DC) har ingen nollgenomgångskarakteristik. Användning av en växelströmsbrytare kan resultera i outsläckta ljusbågar, vilket potentiellt kan orsaka brand. Om du har behov av solenergi eller batterisystem, vänligen kontakta oss för specifika DC Circuit Breaker-specifikationer.

F: Hur väljer jag mellan de tre olika utlösningskurvorna (B, C och D)?

S: Valet beror på din belastningstyp:

Typ B (3-5In): Lämplig för låga inkopplingsströmbelastningar, såsom rena resistiva värmare och datorutrustning.

Typ C (5-10In): Den vanligaste specifikationen, lämplig för belysningsarmaturer, allmänna hushållsapparater och kommersiell kraftdistribution.

Typ D (10-14In): Lämplig för utrustning med extremt höga startströmmar, såsom små motorer, kompressorer eller industriella transformatorer.

Pugao har ett professionellt tekniskt team som kan ge korrekt urvalsråd baserat på dina tekniska ritningar. Kontakta oss för att skicka dina önskemål och få en kostnadsfri offert!

För ytterligare tekniska frågor, vänligen kontakta våra ingenjörer omedelbart; vi kommer att svara snabbt.
