2P Auto Reconnect Spänningsskydd Typ M Trippelskärm

Inköpsteam som köper ställverk för fjärrinfrastruktur kräver smarta skyddsmoduler som automatiskt kan återställas från tillfälliga strömavbrott för att maximera systemets drifttid. Designad och byggd av Pugao (Mora), den högpresterande 2P Auto Reconnect Voltage Protector Type M Triple Display är konstruerad specifikt för dessa obevakade applikationer. Den här enheten går bortom grundläggande manuella återställningsreläer och har en intelligent automatisk återstängningsalgoritm som övervakar nätförhållandena efter en resa. När nätspänningen stabiliseras inom säkra parametrar under en viss nedräkningsperiod, stänger den interna motordrivna mekanismen automatiskt kretsen, vilket återställer strömmen till nedströms telekommatriser, säkerhetsnätverk eller väderövervakningssystem.

Triple-Window Array med Fault Counter Integration

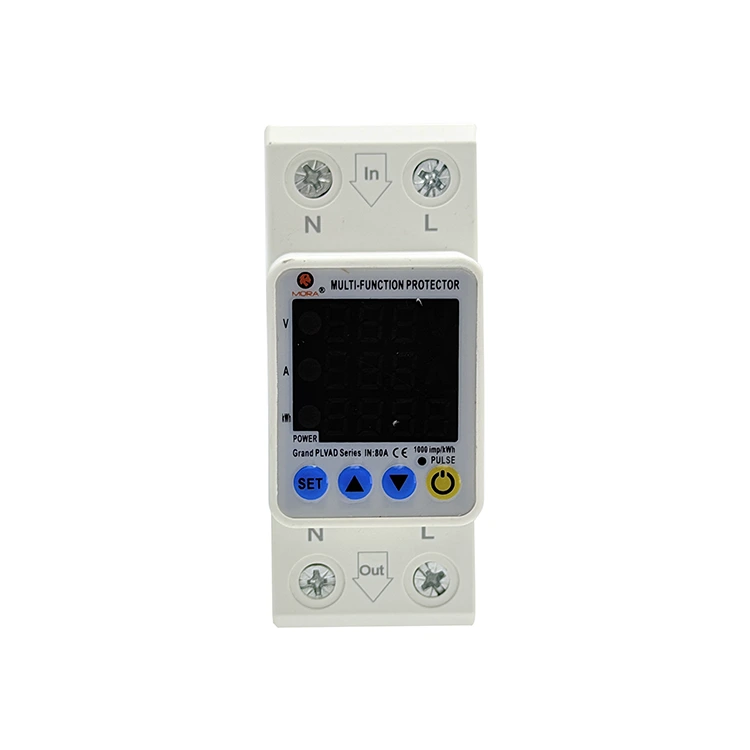

Multidimensionell datasynkron display: 2P Auto Reconnect Voltage Protector Typ M trippeldisplay visar realtidsspänning, realtidsström respektive kumulativa feltider, med tydlig dataklassificering och en skärms full förståelse av kretsens driftstatus.

Kvantifierbart fel tidig varning: Den inbyggda felräknaren kan registrera antalet överspännings- och överströmsutlösningar i driftcykeln. Underhållspersonal kan bedöma stabiliteten hos nätet på plats och det åldrande tillståndet för nedströmsutrustning genom feldata, vilket ger förutsägande underhåll.

Kärnproduktens fördelar

Eliminera Remote O&M Truck Rolls

• Lös smärtpunkter för fjärrunderhåll: För cellulära basstationer, bergsmeteorologiska stationer och obevakade pumpstationer kommer transienta nätfluktuationer att göra att traditionella skyddsreläer löser ut och stängs av, vilket kräver manuell återställning på plats med höga tids- och arbetskostnader.

• Maximera systemdrifttid: Realiserar automatisk felövervakning i hela processen, stabilitetsbedömning och mekanisk återförslutning. För tillfälliga nätavvikelser fullbordar 2P Auto Reconnect Voltage Protector Type M Triple Display oberoende strömåterställning utan mänsklig inblandning, vilket kraftigt minskar drift- och underhållskostnaderna och förbättrar utrustningens kontinuerliga drifthastighet.

Justerbar återförslutningscykel och intelligent säkerhetslås

• Förhindra fel sekundär skada: För permanenta kortslutningsfel kommer upprepad återförslutning orsaka termisk skada på ledningar och utrustning. 2P Auto Reconnect Voltage Protector Type M Triple Display stöder anpassade inställningar för maximala återstängningsförsök.

• Automatisk säkerhetslåsning: När de förinställda återstängningstiderna är slut och felet fortfarande existerar, kommer systemet att låsa motorns drivmekanism, utlösa fellarm och hålla kretsen isolerad för att undvika farlig cyklisk omkoppling.

Tekniska prestandaparametrar

• Nominell driftströmalternativ: 40A / 63A kontinuerlig belastningsklass

• Justerbarhet för automatisk återstängningstid: 1 sekund till 900 sekunder Max räckvidd

• Maximala kontinuerliga återförslutningscykler: 1 till 30 konfigurerbara försök före låsning

• Spänningsspårningsnoggrannhet / strömområde: ±1 % varians / 0,5A till 63A dynamisk avläsning

• Kapacitet för anslutningstvärsnitt: upp till 25 mm² fast / 16 mm² tvinnad med hylsa (M5-klämma)

• Dielektrisk hållfasthet för chassi: 2,5 kV granskad isoleringsbarriär

• Överensstämmelse och certifieringar: CE-certifierad, RoHS-kompatibel, överensstämmer med EN 60947-1 strukturella standarder

FAQ

F: Om nätet sjunker till 0V helt, har motorn tillräckligt med resteffekt för att skydda nedströms växel?

A: Ja. Utrustad med en industriell energilagringskondensatorbank med hög kapacitet, i händelse av plötslig total strömavbrott, kan den lagrade elektriska energin driva växelmotorns mekanism för att slutföra omedelbar utlösning, vilket tvingar kontakterna att öppna och låsa säkert, vilket säkerställer inget strömläckage på lastsidan innan styrkraften är helt slut.

F: Vad händer när den maximala återförslutningsgränsen uppnås vid ihållande nätfel?

S: När du står inför permanenta kretsfel, efter att ha slutfört de förinställda återstängningsförsöken utan nätåterställning, kommer 2P Auto Reconnect Voltage Protector Type M Triple Display automatiskt att låsa motorns drivfunktion, inaktivera alla automatiska återstängningsåtgärder och hålla kretsen öppen. Den undviker oändlig cyklisk omkoppling till felaktiga kretsar, skyddar interna mekaniska strukturer och nedströmsledningar från termiska skador och kräver manuell felsökning och återställning för att återställa.

F: Hur skiljer styrenheten transienta överspänningar från permanenta kortslutningar?

S: Systemet integrerar spänningsavkänning och strömsampling med dubbla detekteringsmekanismer. Under återstängningsdetektering, om nätspänningen är stabil men en omedelbar stor strömspets genereras, kommer MCU:n omedelbart att bedöma det som ett permanent kortslutningsfel, utlösa omedelbar utlösning utan att utföra återstängningsfördröjning och skydda den interna omkopplingsstrukturen från stötskador med hög ström.
