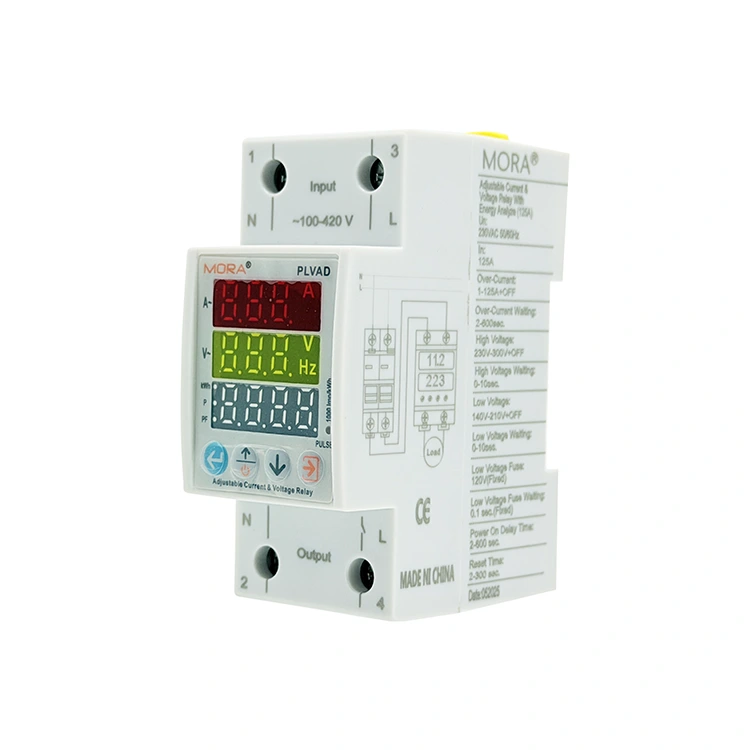

2P digitalt spänningsskydd typ C med trippelskärm

Köpare av industriella ställverk letar efter multifunktionella övervakningsenheter som sparar rälsutrymme och minskar komplexiteten i fältledningar. Precisionsbyggd av PUGAO (Mora), det högeffektiva 2P digitala spänningsskyddet Typ C med trippelskärm möter denna sökinriktning med ett allt-i-ett 36 mm brett modulpaket. Den här enheten skiljer sig från äldre design med dubbla fönster och har en inbyggd intern strömsensor och en högupplöst läckagespårningskrets. Den inbyggda mikroprocessorn bearbetar dessa ingångar samtidigt och ger oberoende justeringsområden för överspännings-, överströms- och jordfelsbrytare för att säkerställa fullständigt skydd för känsliga automatiserade maskiner.

Vad kan ett gränssnitt med tre fönster göra för ditt underhållseffektivitet?

Moderna underpaneler för automation kräver detaljerade elektriska data för att förenkla diagnostik och förhindra stillestånd. Det 2P digitala spänningsskyddet typ C med trippelskärm använder tre oberoende, staplade digitala displayfönster som visar linjespänning (V), aktiv kretsström (A) och restström/effektmetrik i realtid samtidigt. Denna realtidsdatadisplay eliminerar behovet av att manuellt bläddra igenom menyer med frontpanelknappar, vilket gör att underhållsteam omedelbart kan upptäcka obalanserade belastningar, harmoniska strömmar eller bristande isolering innan ett kritiskt fel orsakar en oplanerad systemavstängning.

Tekniska prestandaparametrar

• Driftspänningsområde: 140V till 300V AC (50/60 Hz)

• Strömövervakningskapacitet (Iₘₐₓ): 1A till 63A justerbar (steg: 0,1A)

• Läckagekänslighetsspektrum: 10mA till 99mA intervall eller konfigurerbar bypass

• Datauppdateringshastighet / precision: ≤ 0,5 s samplingscykel / klass 1,0 metrologi

• Kapacitet för anslutningskablar: Accepterar upp till 25 mm² solid / 16 mm² flexibel tvinnad kabel

• Överensstämmelse och certifieringar: CE-certifierad, RoHS-kompatibel, Tillverkad enligt IEC 60947-2 Appendix B-standarder

Mikrosekund spårning av jordläckage

Precisionsövervakning av läckage på millimeternivå: Utrustad med professionell kärna för övervakning av restström, stöder den spårning i realtid av jordfelsström på milliamperenivå, som exakt fångar upp små läcksignaler orsakade av trådåldring, fuktinfiltration och isoleringsskador.

Dual Fire & Electric Shock Prevention: Den bygger en sekundär säkerhetsskyddsbarriär för kretsen på grundval av kortslutningsskydd, vilket effektivt förhindrar elektriska bränder och elektriska stötar orsakade av isoleringsfel, och är lämplig för gamla ledningsanläggningar och industriella scenarier på hög säkerhetsnivå.

Inbyggd strömsensor med låg förlust och överströmsskydd

Integrerad avkänning Utrymmesbesparande design: Inbyggd lågresistans högprecisionsströmtransformator, stöder 0–63A full-range högprecisionsströmövervakning. Det 2P digitala spänningsskyddet typ C med trippelskärm eliminerar behovet av externa CT-sensorer och extra ledningar, vilket kraftigt optimerar den interna layouten av distributionslådan och minskar konstruktionskostnaderna.

Intelligent Inrush Current Identification: Användare kan anpassa tröskelvärde och fördröjningstid för överström. Systemet kan automatiskt identifiera och undvika omedelbar inkopplingsström under motorstart, kommer inte att generera störande trippar och kan snabbt stänga av strömförsörjningen för sanna ihållande överbelastningsfel för att skydda kretsutrustning.

Långtidsstabil anslutning

• Gastät ledningskonstruktion: Nickelpläterade kopparklämmor och M5 stålkompositskruvar stöder ett maximalt ledningsmoment på 2,5 Nm, med stark klämkraft.

• Anti-Aging & Anti-Loose: Djupa halkskyddade tandningar på terminalens innervägg biter hårt in i koppartrådens kärna, vilket effektivt löser lösa kontaktfel orsakade av kopparkrypning och långvarig termisk cykling, och bibehåller stabil drift med lågt motstånd.

FAQ

F: Varför visar den aktuella displayen 0,0A när utrustning med låg effekt körs normalt?

S: Den inbyggda strömtransformatorn i denna modell är kalibrerad för industriell belastningsövervakning med hög effekt, med en minsta detektionströskel på 0,5A. Driftströmmen för utrustning med låg effekt som små lampor och standbyelektronik är lägre än detekteringsgränsen, så displayen visar 0,0A. Detta 2P digitala spänningsskydd typ C med trippelskärm är placerat för industriellt högbelastningsskydd, inte för mikroströmmätning av utrustning med låg effekt.

F: Kan läckageskyddsfunktionen stängas av för gamla anläggningar med högt baslinjeläckage?

A: Ja. Restströmströskeln kan justeras fritt inom 10–99mA eller stängas av manuellt via programmeringsmenyn för att undvika störningar orsakade av inneboende grundlinjeläckage av gamla ledningar. Det rekommenderas att drivas av en kvalificerad elektriker efter att ha bekräftat säkerheten för kablage på plats för att säkerställa överensstämmelse med säkerhetsspecifikationerna för jordning på plats.

F: Kommer de anpassade spännings- och strömparametrarna att gå förlorade efter strömavbrott?

A: Ingen förlust. Alla användarinställda skyddströsklar och driftsparametrar stelnas i det inbyggda EEPROM-beständiga chippet, ingen batteribackup krävs. Parametrarna lagras permanent och kan laddas automatiskt för att återuppta skyddsarbetet efter återvinning av nätström.
