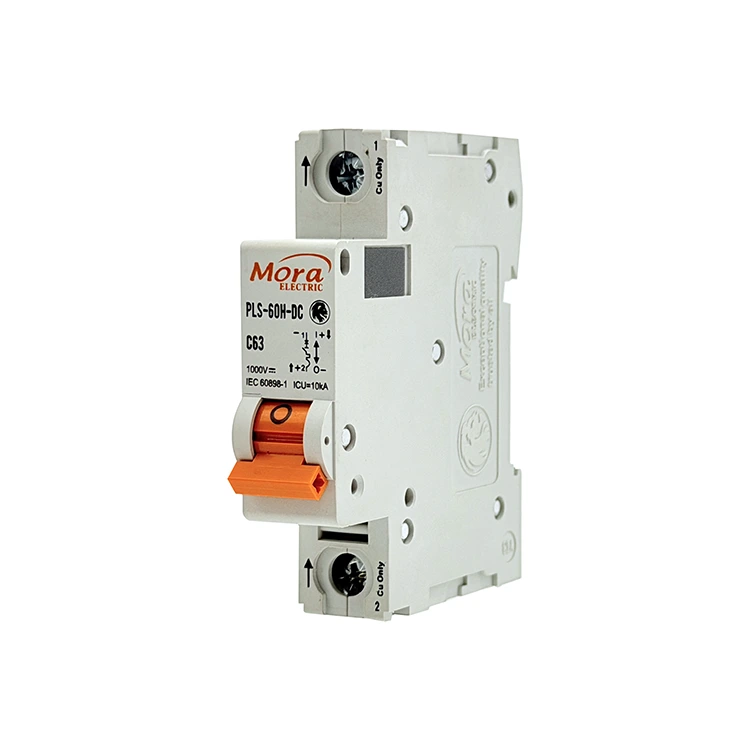

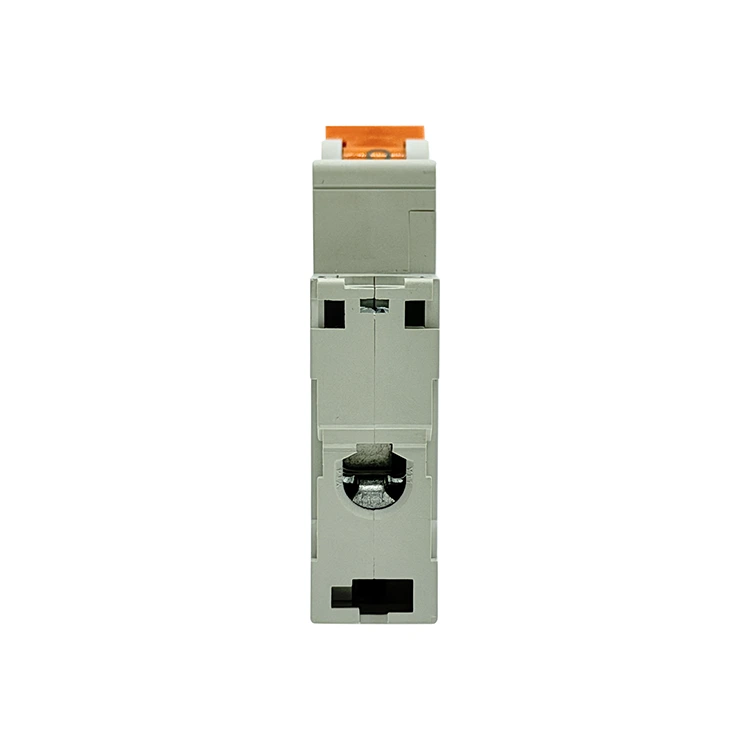

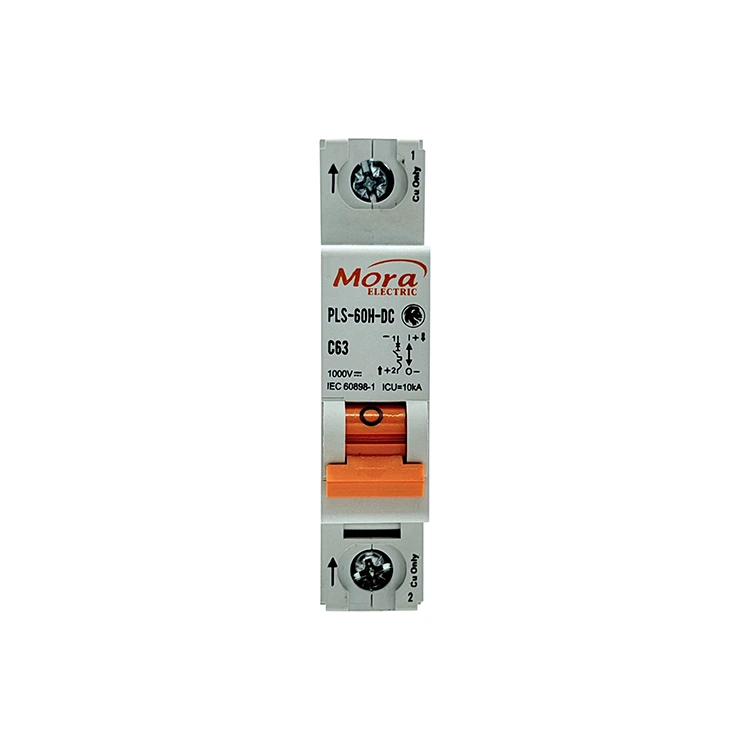

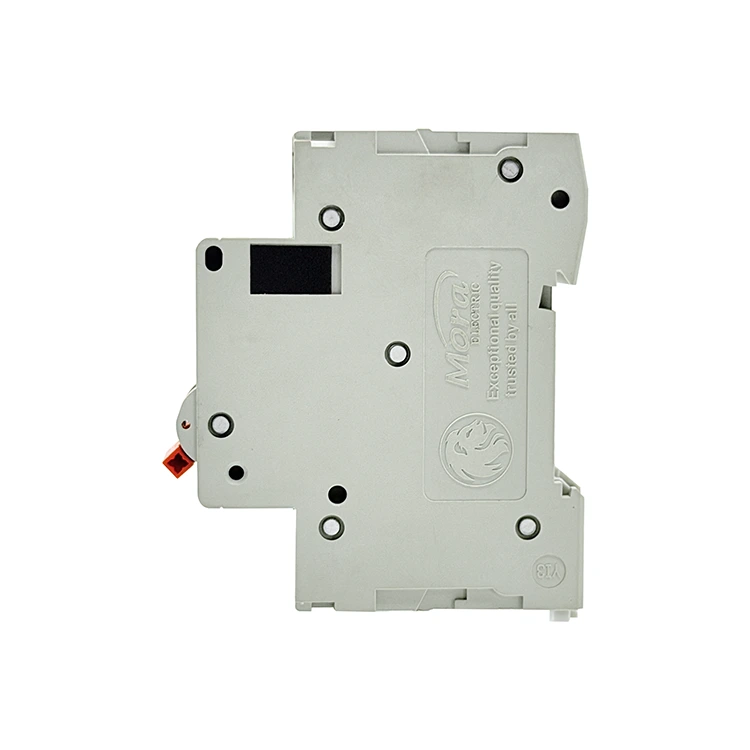

C65 1-polig likströmsbrytare

PUGAO (varumärke: Mora) fungerar som en specialiserad C65 1-polig DC-kretsbrytarfabrik i Kina, och levererar kraftiga enpoliga strömbrytare konstruerade speciellt för DC-tillämpningar; vår 1P termomagnetiska brytare har ett permanent magnetbågsläckningssystem för att eliminera kontaktbränning i solslingor och telekomnätverk.

Teknisk definition och praktiska tillämpningar

C65 1-polig DC-kretsbrytare är en mekanisk brytare designad för att skydda enfas DC elektriska slingor. Till skillnad från växelströmsledningar (AC) saknar en likströmsslinga en naturlig nollgenomgångspunkt. När kontakter öppnas under belastning är den resulterande elektriska ljusbågen kontinuerlig och mycket stabil.

Vår enpoliga brytare isolerar den positiva skenan i en DC-krets och använder riktad mekanisk kraft och magnetisk acceleration för att bryta fel innan de orsakar systemomfattande termiska skador.

Solcellssystem

I solpaneler för bostäder och kommersiella anläggningar matar individuella panelsträngar ut kontinuerliga DC-spänningar. Denna strömbrytare är installerad i kombinationslådor vid utgångsskiktet (från 12V till 250V DC). Den isolerar individuella strängar, vilket förhindrar omvända strömfel eller kortslutningar från att spridas över solpanelen.

Telekomdatacenter och UPS-system

Modern kommunikationshårdvara körs på 48V till 110V DC batteribackupsystem. C65 1-polig likströmsbrytare ger riktat skydd för individuella utrustningsställ, isolerar lokaliserade komponentfel utan att avbryta strömmen till intilliggande nätverkssystem.

Industriell automation

Lokala industriella DC-kontrollslingor, materialhanteringssystem och interna batterihanteringskretsar för elfordon använder enpoliga brytare för att upprätta distinkta, säkert isolerade strömzoner mellan laddningsmoduler och primärbatterilagring.

Tekniska specifikationer

Följande matris beskriver de standardiserade driftsgränserna och materialsammansättningarna som verifierats på våra testbänkar för kvalitetskontroll:

Kärntekniska fördelar

1. 5 millisekunders magnetisk bågsläckning

Likströmsbågar kan förstöra kopparkontakter inom en bråkdel av en sekund om de lämnas okontrollerade. För att lösa detta har vår C65 1-polig DC-strömbrytare två interna permanentmagneter. När ett fel uppstår och kontakterna separeras, tvingar magnetfältet bågen bort från kontaktytorna och driver den in i ett 9-plåtigt kylgaller av stål. Gallret delar, kyler och släcker ljusbågen inom 5 millisekunder, vilket minimerar slitaget på kontaktytorna.

2. Bimetallisk överbelastningskontroll med hög precision

Kontinuerliga överbelastningar försämrar gradvis trådisoleringen, vilket skapar en allvarlig brandrisk. PUGAO (Mora) använder kalibrerade bimetallremsor som består av två bundna metaller med olika värmeutvidgningshastigheter. Kontinuerlig överström värmer remsan, vilket gör att den böjs förutsägbart och utlöser utlösningsspaken. Denna mekaniska installation förhindrar falska utlösningar orsakade av korta startspikar samtidigt som den säkerställer tillförlitlig isolering under äkta överbelastning.

3. Automatiserad punktsvetsning

Manuell intern montering kan leda till varierande anslutningsmotstånd och inkonsekventa utlösningspunkter. Vår produktionsanläggning använder en automatiserad monteringslinje utrustad med automatiserade punktsvetsenheter. Genom att fixera de interna kopparshuntarna och utlösningsmekanismerna i exakta positioner säkerställer vi enhetligt inre motstånd över alla produktionskörningar, vilket förhindrar lokal överhettning inuti distributionsskåp.

Fältinstallation

1. Isolera strömkällan:Säkerhetsinställning. Öppna den primära solfångarbrytaren eller batteriisoleringssäkringsblocket uppströms. Använd en kalibrerad digital multimeter för att verifiera att det finns 0V på den inkommande ledningen innan du monterar C65 1-polig DC-kretsbrytare.

2. Fäst på DIN-skena:Kapslingsmontering. Snäpp fast brytarens bas på en standard 35 mm DIN-skena. Se till att både de övre och nedre fjäderbelastade fästklämmorna låses ordentligt i position, vilket förhindrar rörelse när du använder vipphandtaget.

3. Justera polaritetsindikatorer:Kritiskt steg. DC-brytare är riktade. Leta reda på (+) och (-) indikatorerna stämplade intill terminalportarna. Den positiva inkommande matningskabeln måste gå in i den avsedda positiva ingångsterminalen. Omkastning av denna ledning förhindrar de interna magneterna från att dra in den elektriska ljusbågen i kylnätet.

4. Momentledarens anslutningar:Slutlig verifiering. Sätt in avskalade kopparledare rent i tunnelterminalerna. Använd en kalibrerad skruvmejsel för att dra åt anslutningsskruvarna till 2,0–2,5 Nm. Lösa anslutningar orsakar lokal uppvärmning och för tidig termisk utlösning.

Vanliga frågor om teknik och teknik

Varför kan denna enpoliga DC-brytare inte användas i en vanlig AC-distributionsledning?

Det interna bågundertryckningssystemet är beroende av riktade permanentmagneter. I ett AC-system växlar strömmen kontinuerligt riktning 50 eller 60 gånger per sekund. Denna växelström tvingar bågen utåt mot plasthöljet snarare än inåt i stålkylgallret, vilket orsakar katastrofala fel på skalet.

Vad får en likströmsbrytare att deformeras eller smälta om ledningarnas polaritet oavsiktligt ändras under installationen på fältet?

När polariteten vänds stöter det interna magnetfältet bort den elektriska bågen från kylgallret och håller den direkt över kontakterna av silverlegering. Den fångade bågen genererar lokala temperaturer som överstiger 1 000°C, vilket smälter de inre mekanismerna och PA66-polymerhöljet istället för att säkert släcka det.

Hur ändrar den omgivande driftstemperaturen inuti en förseglad kombinerarlåda den termiska utlösningströskeln?

Våra bimetallremsor är kalibrerade för en baslinje omgivningstemperatur på 30°C. Om det inre av en förseglad distributionslåda når 50°C på grund av direkt solljus, förvärms den bimetalliska remsan inuti C65 1-polig likströmsbrytare, vilket gör att den löser ut med ungefär 85 % till 90 % av sin stämplade märkström. För miljöer med hög temperatur rekommenderar vi att belastningen minskas eller att valparametern justeras uppåt.
