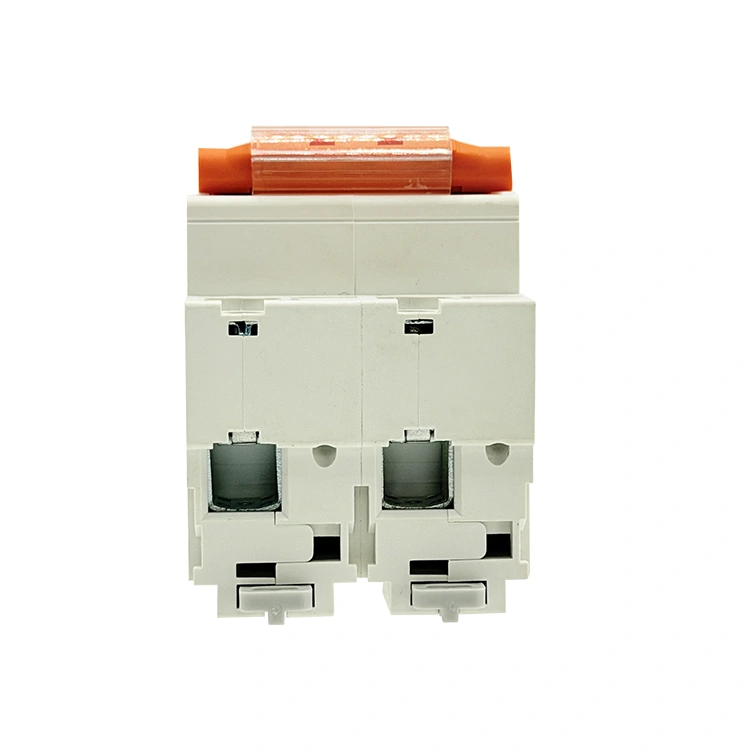

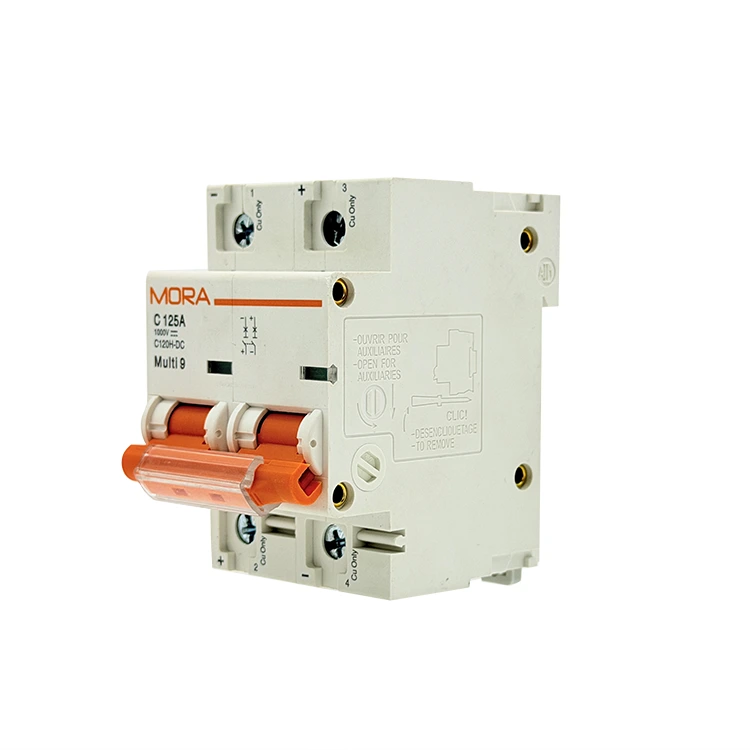

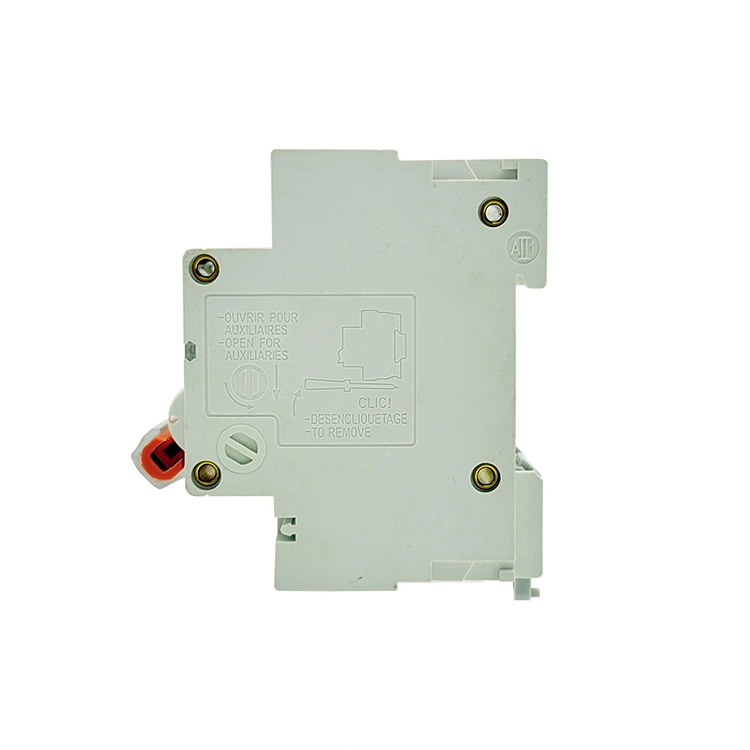

NC Series 2P DC miniatyrbrytare

Som en avancerad NC Series 2P DC Miniature Breaker-fabrik baserad i Kina, producerar PUGAO (Mora) högpresterande tvåpoliga skyddsomkopplare med förbättrad brytkapacitet och en strömlinjeformad modulram. Varje enhet använder automatiserad punktsvetsning och optimerade dubbla permanentmagnetiska båglöpare för att skydda kritisk telekom, energilagring och kommersiell solcellsinfrastruktur.

Vad skiljer NC-serien från standard DC-brytare?

Industriella DC-nät utvecklas snabbt och går mot högre energitätheter och tätare skåpkonfigurationer. Medan traditionella brytare av bostadskvalitet kompromissar med termisk avledning när de krympts ner, har NC Series 2P DC miniatyrbrytare en omdesignad intern strukturell arkitektur byggd explicit för kommersiell drift med hög tillförlitlighet.

Genom att integrera tvåpolig fysisk isolering i ett utrymmesbesparande modulärt chassi, minimerar NC-serien frontplattans fastigheter inuti distributionskort samtidigt som de interna krypavstånden utökas – den kortaste vägen längs ytan av ett isolerande material mellan två ledande delar – för att förhindra lokala spårningsfel.

Solar Combiner Hubs med hög densitet

Moderna solcellsinstallationer kräver kompakta komponenter för att passa fler strängingångar i mindre utomhushöljen. NC-serien tillåter ren klustring sida vid sida och hanterar både de positiva och negativa returskenorna på en 600V DC-sträng i en kompakt höljesprofil utan att offra sidoavståndsventilation.

Centraliserade telekombatteribanker

Med kommunikationssystem som körs på stabiliserade låg- till medelspänningsbatteribackuper är det viktigt att åtgärda ett fel utan att tappa hela racket. Denna miniatyrbrytare ger oberoende grenkretsskydd, isolerar enstaka batteristrängar eller laddningsmoduler omedelbart medan närliggande funktioner förblir strömförande.

Materialspecifikationer

Följande tekniska matris representerar baslinjedriftsparametrarna som verifierats över våra automatiserade fabrikstestlinjer:

Hur uppnår NC-serien en 10kA brytkapacitet?

1. Dual-Force magnetiska utblåsningskanaler

Vid högre spänningar upp till 600V DC kan dragning av en ljusbåge lätt förvandlas till en ihållande bågplasmahändelse som helt smälter standardbrytarkontakter. NC Series 2P DC miniatyrbrytare bekämpar detta med dubbla höghållfasta permanentmagneter inbäddade på vardera sidan av varje kontaktbana. När kontakterna dras isär skapar dessa magneter ett riktat magnetfält som omedelbart sträcker bågen, tvingar bort den från silverkuddarna och blåser in den i en kraftig 11-plåts stålbågsränna där den delas och kyls inom 4,5 millisekunder.

2. Höghastighets mekanisk utlösning tvärlänkning

Att dela de positiva och negativa skenorna över två distinkta poler innebär att båda vägarna måste öppnas exakt samtidigt. NC-serien använder en intern tvärbindningsutlösningsstång som låser ihop de båda mekaniska mekanismerna. Om ett överströmsfel uppstår på den positiva sidan, löser den interna stången minuspolen mekaniskt i exakt samma ögonblick, vilket ger fullständig galvanisk isolering och förhindrar farlig spänningsåtermatning.

3. Automatiserad laserpunktsvetsning och kalibrering

Manuell komponentmontering introducerar strukturella variationer som kan orsaka ojämnt inre motstånd mellan de två polerna. PUGAO (Mora) eliminerar denna mänskliga variabel genom att tillverka NC-serien på en helautomatisk produktionslinje för mikrobrytare. Avancerade laserpunktsvetsmaskiner låser kopparshuntarna, bimetallerna och magnetspolarna till exakt geometrisk inriktning, vilket säkerställer balanserade inre motstånd och matchande trip-kurvor över varje produktionsparti.

Fältinstallationsprotokoll

1. Verifiera nollspänning:Gör strömlös loop. Open all upstream solar disconnect switches or battery isolation links. Använd en digital multimeter för att testa både de positiva och negativa inkommande kablarna och bekräfta att 0V finns innan du sätter in kablarna i terminalportarna.

2. Snäpp fast på DIN-skenan:Rälsfäste. Hook the upper rear bracket of the NC Series frame over a standard 35mm DIN rail. Press down firmly on the lower edge of the casing until the spring-loaded plastic slider snaps tightly into position against the rail.

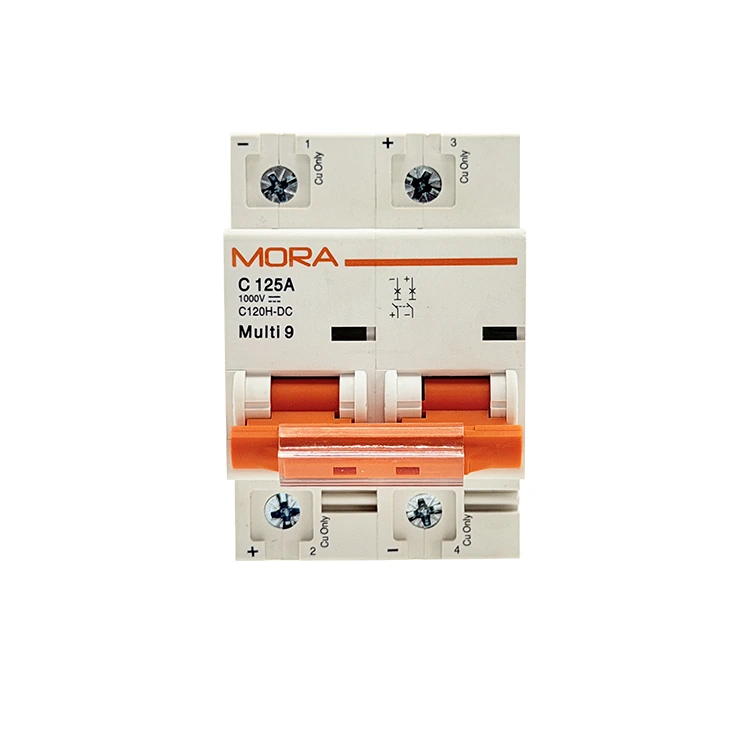

3. Rikta in polaritetsmarkörerna:Polaritetsmatchning. Undersök symbolerna (+) och (-) stämplade på framsidan av NC Series 2P DC miniatyrbrytare. Anslut din inkommande pluskabel till toppen av pol 1 (markerad positiv) och din inkommande negativa kabel till toppen av pol 2 (markerad negativ). Varning: Omvänd denna layout förhindrar de interna magneterna från att trycka in bågen i kylrännorna.

4. Dra åt terminalskruvar:Säker anslutning. Insert the cleanly stripped copper wire cores fully into the serrated tunnel clamps. Using a calibrated torque screwdriver, tighten the terminal screws to 2.0–2.5 Nm. Loose terminal connections generate localized heat that leads to premature thermal tripping.

Vanliga frågor om applikationer

Vad gör NC Series 10kA brytkapacitet säkrare än standard 6kA alternativ för batterisystem?

Batteribanker kan leverera massiva kortslutningsströmmar inom millisekunder under ett direkt fel. En brytare klassad för endast 6kA kan uppleva kontaktsvetsning eller husbrott om felenergin överskrider dess mekaniska gränser. Den uppgraderade 10kA-klassificeringen av NC Series 2P DC miniatyrbrytare säkerställer att den säkert kan rensa dessa allvarliga, högenergibatterikortslutningar utan att förstöra brytarhuset eller skada närliggande komponenter.

Kan NC Series 2P-brytaren kopplas i en serieslinga för att hantera högre DC-spänningar?

Ja. Om din systemspänning överstiger den enpoliga klassificeringen kan du köra den positiva ledaren genom båda polerna i serie (gå in i toppen av pol 1, hoppa från botten av pol 1 till toppen av pol 2 och gå ur botten av pol 2). Detta delar upp den totala spänningen över två separata ljusbågskammare, vilket gör att brytaren kan hantera högre totalspänningar på ett säkert sätt.

Hur ska designingenjörer ta hänsyn till hög omgivningsvärme inuti förseglade utomhuskapslingar?

De interna bimetallremsorna är kalibrerade vid en fabriksstandard baslinje på 30°C. När de monteras inuti en oventilerad utomhuskombibox där omgivningsvärme och direkt solljus driver inre temperaturer upp till 55°C, expanderar de bimetalliska elementen i förväg. Detta sänker den faktiska termiska utlösningspunkten till ungefär 83 % till 85 % av dess märkström. För att förhindra störande utlösning, bör ingenjörer antingen integrera passiva kylluftsgaller eller utöka brytarklassificeringen genom att tillämpa standardtabeller för termisk nedstämpling.
