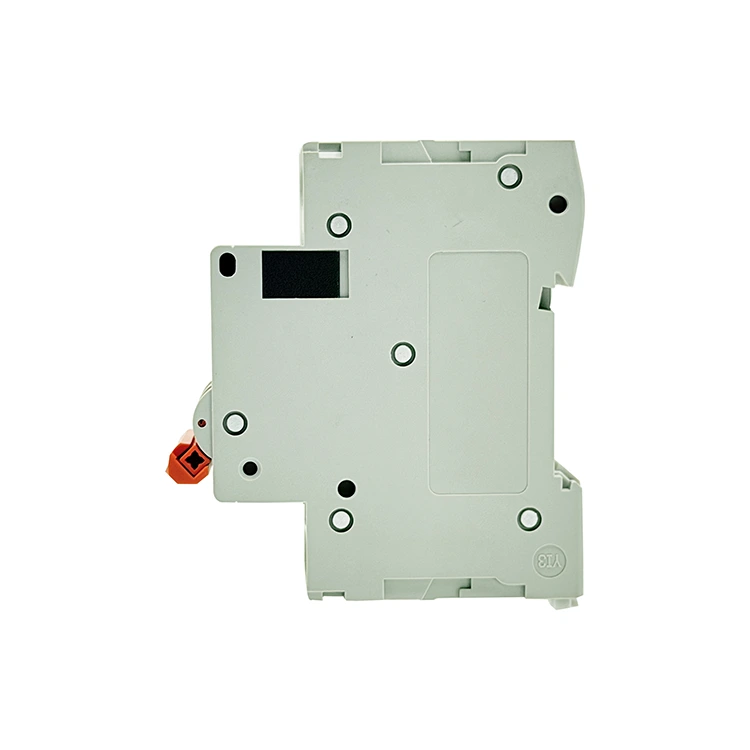

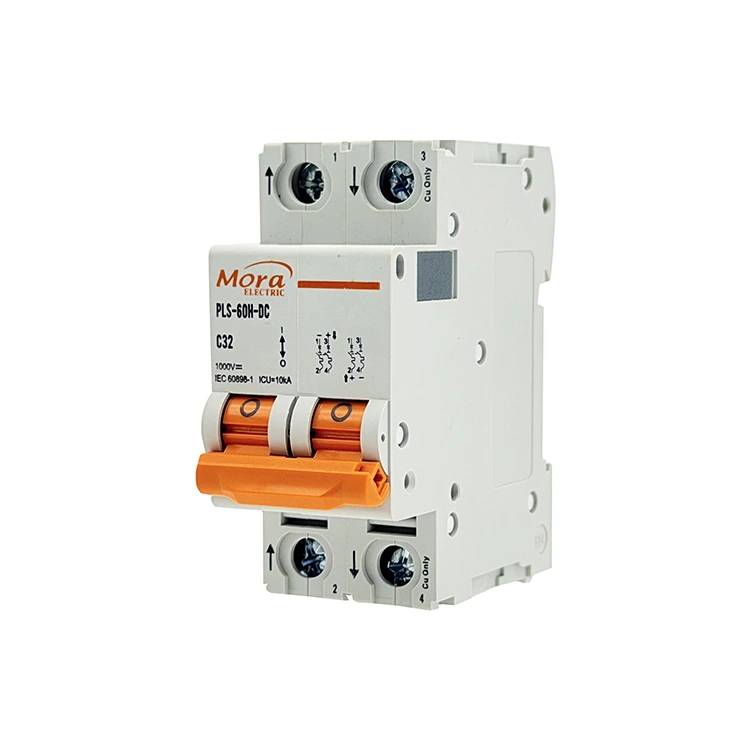

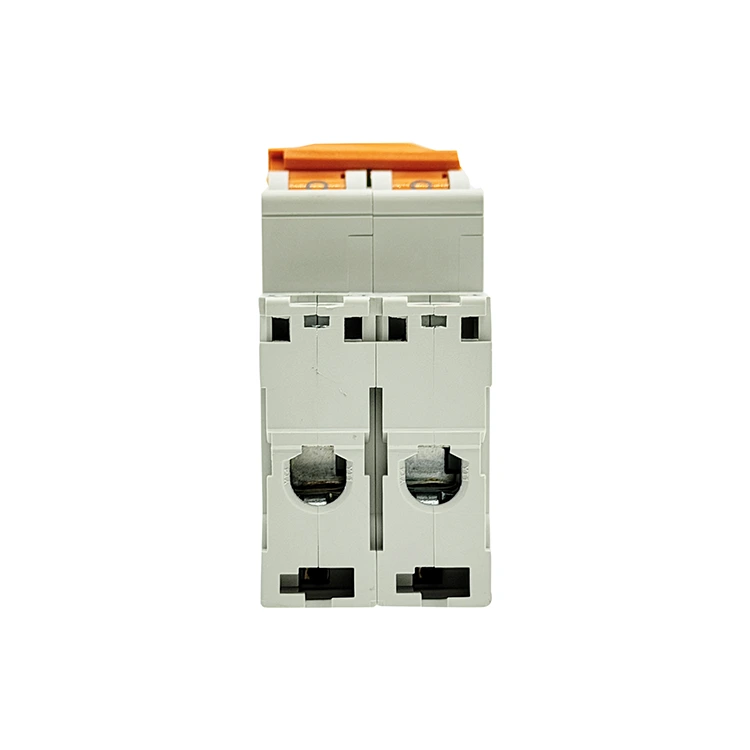

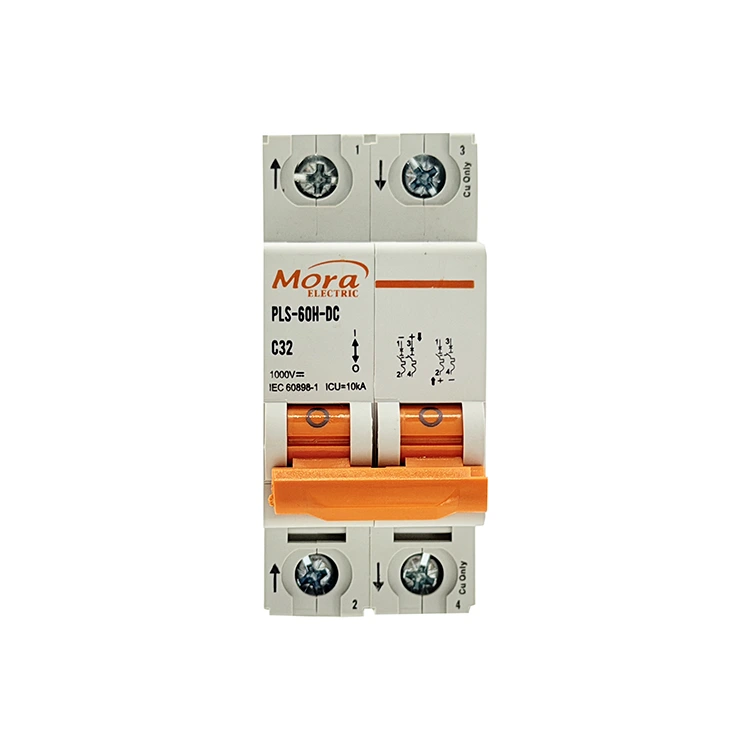

C65 2-polig likströmsbrytare

Som en pålitlig C65 2-polig DC-kretsbrytarfabrik baserad i Kina, tillverkar PUGAO (Mora) flerpoliga lågspänningsomkopplare utformade för att bryta både positiva och negativa ledningar samtidigt; denna 2P termomagnetiska brytare förlitar sig på automatiserad punktsvetsning och dubbla magnetiska bågkammare med hög kapacitet för att hantera krävande telekom- och solcellskrav.

Teknisk definition

C65 2-polig DC-kretsbrytare är en integrerad elektromekanisk säkerhetsanordning byggd för att hantera och avbryta slingor med högre spänningslikström (DC) upp till 500V. Medan enpoliga alternativ bara avbryter en sida av en linje, hanterar en 2-polig konfiguration både de positiva och negativa ledarna samtidigt. Detta dubbellinjeavbrott ger fullständig galvanisk isolering och är avgörande för ojordade flytande nätverk.

Vår 2P miniatyrbrytare binder två oberoende poler med en intern gemensam utlösningsmekanism. Om någon av polerna upptäcker ett fel öppnas båda ledningarna omedelbart, vilket förhindrar att spänningen återmatas genom den återstående ledaren.

500V flytande solcellspaneler

I solpaneler där systemspänningen höjs för att maximera växelriktarens effektivitet är det ofta opraktiskt att jorda den negativa ledningen. C65 2-polig likströmsbrytare är kopplad till de positiva och negativa utgångarna på en PV-sträng. Genom att isolera båda polariteterna tar den helt bort potentiella stötrisker mot jord under underhållsslingor under dagtid.

Energilagringssystem för batterier med hög kapacitet

Industriella batteribanker och solcellslagringskonfigurationer utanför nätet körs ofta på 120V till 400V DC-installationer. En enpolig enhet kan inte säkert åtgärda ett dubbeljordsfel i dessa kretsar. Genom att implementera detta 2-poliga system säkerställs att kortslutningar var som helst i batterihöljet utlöser en ren, omfattande avstängning.

Infrastrukturer för snabbladdning av elfordon

Kommersiella snabbladdningsstationer använder högspännings DC-banor för att överföra energi till fordonsbatterier. Denna strömbrytare fungerar som en lokal isoleringskontrollpunkt mellan den interna likriktarens underkrets och den primära utmatningskabeln, vilket ger servicetekniker en mekanisk metod att bryta alla kraftledningar på en gång.

Tekniska specifikationer

Prestandagränserna och råvarorna som anges nedan verifieras genom automatiserade testarbetsbänkar på vårt produktionsgolv:

Tekniska fördelar med C65 2-polig DC-strömbrytare

1. Dubbelpolig synkron utlösningslänk

När en högspänningskortslutning inträffar på en skena kan en asymmetrisk spänningsspets skada dina växelriktare eller dataservrar. Vår C65 2-polig DC-strömbrytare har en intern mekanisk utlösningsstång som förbinder båda interna polerna. Även om en kortslutning sker uteslutande på den positiva skenan, tvingar den interna länken mekaniskt båda polerna att öppnas inom 5 millisekunder, vilket tar bort potentiella riskvektorer från hela underkretsen.

2. Serieansluten permanent magnetbågsläckning

Högre DC-spänningar genererar längre, mer intensiva elektriska ljusbågar när kontakter separeras. För att motverka detta kanaliserar vår 2P-brytare strömvägen genom två distinkta bågkammare i serie. Varje kammare innehåller inbyggda permanentmagneter som använder elektromagnetisk kraft för att sträcka ut bågen och trycka in den i två individuella 9-plåtsstålkylgaller. Denna tvåkammardesign delar upp bågspänningen och släcker 500V DC-energi snabbare än en enpolig layout.

3. Automatiserad tillverkning och konsekvent kalibrering

Variationer i den interna monteringen kan göra att en stolpe släpar efter den andra under en resa, vilket skapar övergående linjeobalanser. PUGAO (Mora) eliminerar denna mänskliga variabel genom att använda en helautomatisk produktionslinje för våra dvärgbrytare. Stansning, punktsvetsning och inre komponentplacering hanteras av automatiserade maskiner, vilket säkerställer identiska inre motstånd och synkron mekanisk timing över båda polerna.

Vanliga diagnostiska fältlösningar

• Strömbrytaren löser ut omedelbart när den sätts i läge 'ON' Rotorsak: Det finns en direkt död kortslutning mellan de positiva och negativa fördelningsledningarna nedströms, eller så har ett jordningsfel inträffat i ett ojordat system. Lösning: Isolera brytaren. Använd en isolationsresistanstestare (megohmmeter) på nedströms ledningsnätet för att lokalisera kortslutna ledare eller trasiga isoleringsmantel. Se till att den totala kontinuerliga strömmen inte överstiger det nominella märkvärdet.

• Lokal smältning eller sveda uppträder på en terminalport Rotorsak: Anslutningsskruven drogs inte åt till det rekommenderade vridmomentet under installationen, eller felaktiga trådstorlekar gjorde att koppartrådarna vred sig loss. Lösning: Skär bort eventuella förkolnade eller oxiderade kabeländar. Skala av isoleringen igen, för in den rena trådkärnan helt i terminalklämman av tunneltyp och använd ett kalibrerat verktyg för att dra åt skruven till 2,5 Nm.

Tekniska vanliga frågor

Varför måste ett 500V DC-system använda en 2-polig brytare istället för att koppla två enpoliga brytare sida vid sida?

Oberoende enpoliga brytare saknar en intern mekanisk länk. Om ett fel uppstår kan den ena brytaren öppna en bråkdel av en millisekund före den andra, eller så kan den ena misslyckas med att lösa ut helt. Detta lämnar den motsatta skenan fullt spänningssatt och matar tillbaka spänning i systemet, vilket äventyrar servicepersonal och orsakar skador på utrustningen.

Vad händer inuti de dubbla bågkamrarna om de inkommande positiva och negativa linjerna är korskopplade?

Korskoppling ändrar riktningen för strömslingan genom de interna komponenterna. När kontakterna går sönder kommer de interna permanentmagneterna att dra den elektriska bågen nedåt mot de mekaniska låsmekanismerna istället för att trycka upp den i stålkylgallren. Den fångade bågen kommer snabbt att smälta de interna komponenterna och PA66:s yttre hölje.

Hur påverkar hög omgivningsvärme inuti utomhussolar combiner-kapslingar prestandan hos denna 2-poliga enhet?

Våra bimetalliska termiska överbelastningselement är kalibrerade till en standard 30°C baslinje. Om dålig boxventilation i kombination med omgivningsvärme pressar interna temperaturer till 55°C, expanderar de interna elementen inuti C65 2-polig DC-strömbrytare före schemat. Detta skiftar den effektiva termiska utlösningströskeln ner till cirka 83 % av dess nominella märkskyltvärde, vilket kräver antingen aktiv ventilation eller reducering av målbelastningen.
