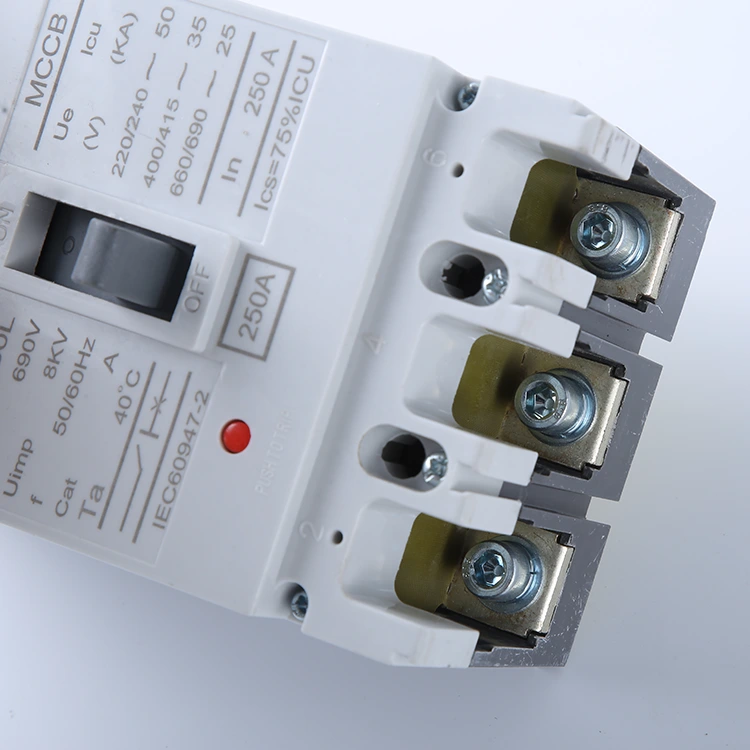

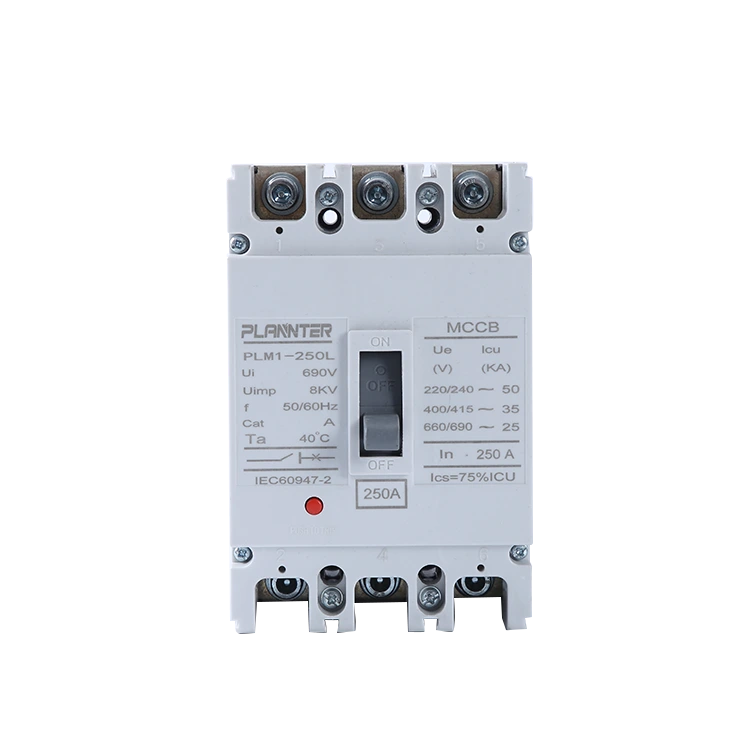

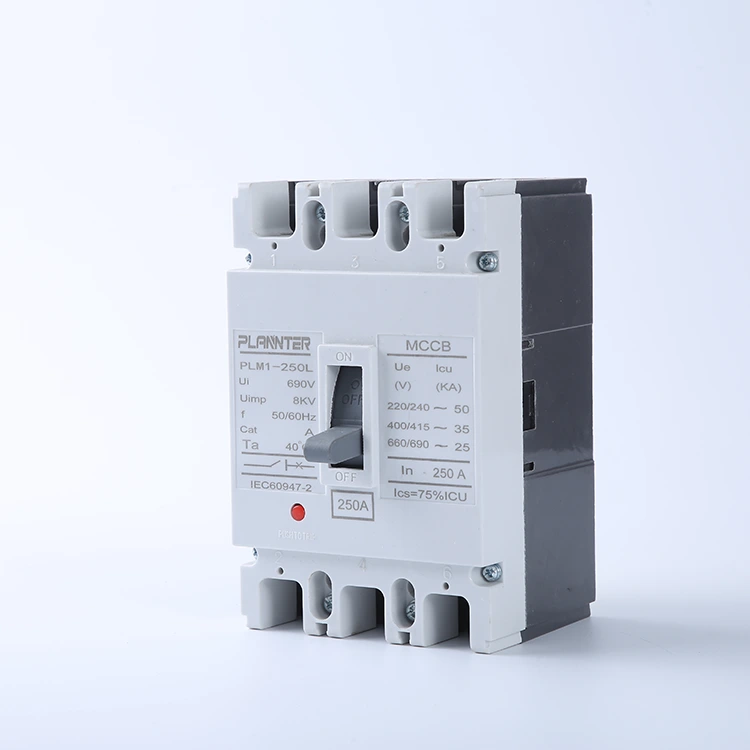

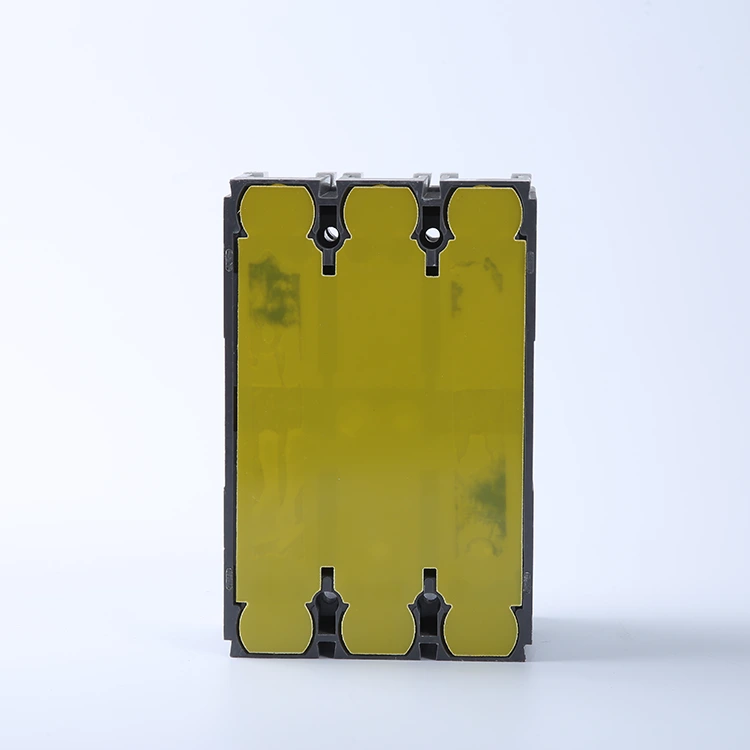

AC högspänningsgjuten hölje brytare

EnAC högspänningsgjuten hölje brytareär en robust kretsskyddsanordning designad för att hantera höga strömbelastningar och extrema kortslutningssituationer. Det fungerar som det "slutliga försvaret" för ditt kraftsystem och säkerställer avbrott även under allvarliga felförhållanden.

Byggda med bågbeständiga och slagtåliga material, ger dessa brytare formstabil prestanda, vilket gör dem till den pålitliga kärnan inuti kraftstyrningsskåp för storskaliga operationer.

Nyckelfunktioner och specifikationer

Spänningsområde

Märkdriftspänning:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker är lämplig för industriella högspänningsfördelningstillämpningar och stöder trefas, tretrådssystem.

Isoleringsprestanda:Har en 3000V effektfrekvensmotståndsspänning och en 8kV impulsmotståndsspänning, vilket säkerställer isoleringssäkerhet i högspänningsmiljöer.

Brytkapacitet

Ultimate Short-Cuit Breaking Kapacitet:Icu når upp till 65kA–100kA, vilket möjliggör snabba kretsavbrott under extrema kortslutningsfel för att fungera som systemets sista försvarslinje.

Service kortslutningsbrytningskapacitet:Ics ≥ 50kA, vilket gör att enheten kan fortsätta att fungera även efter flera felavbrott, vilket minskar underhållskostnaderna.

Aktuella betyg

Märkström:Täcker ett intervall på 250A–1600A och stöder standardspecifikationer som 250A, 400A, 630A, 800A, 1000A, 1250A och 1600A för att tillgodose olika belastningskrav.

Justerbara reseinställningar:Har ett termiskt utlösningsområde på 80%–100% In och ett magnetiskt utlösningsområde på 4–10 In, vilket möjliggör selektivt skydd för att förhindra störande utlösning.

Driftsvillkor

Omgivningstemperatur:-25°C till +70°C, klarar extrema temperaturfluktuationer i industriella miljöer.

Monteringsmetod:Fast eller utdragbar typ; stöder horisontella/vertikala samlingsskenor och är kompatibel med standardinstallationsmått för distributionsskåp.

Skyddsklass:IP20 (för skåpinstallation); höljet är konstruerat av högtemperaturbeständig, slagtålig teknisk plast och uppfyller IEC 60947-2-standarden.

Nyckelskillnader: Lågspänning vs. Högspänningsbrytare

Att förstå skillnaden mellan lågspänningsskydd (LV) och högspänningsskydd (HV) är avgörande för att välja rätt utrustning för ditt kraftdistributionssystem. Så här jämför de:

Lågspänningsbrytare (LV).

• Spänningsintervall:Typiskt klassad för system upp till **1000V AC**. Vanliga klassificeringar inkluderar 240V och 400V för bostäder och lätt kommersiell användning.
• Applikationer:Används i stor utsträckning i hushållsfördelningstavlor, små kommersiella byggnader och slutkretsskydd (belysning, uttag).
• Storlek & komplexitet:Generellt kompakt (t.ex. MCB) och enklare design, med fokus på grundläggande överbelastnings- och kortslutningsskydd utan komplexa ljusbågskontrollsystem.

Högspänningsbrytare (HV).

• Spänningsintervall:Designad för mellan- och högspänningssystem, ofta från **3,3 kV upp till 72,5 kV** eller högre.
• Bågsläckning:Eftersom högspänning skapar kraftfulla ljusbågar, kommer dessa brytare (som vårAC högspänningsgjuten hölje brytare) kräver avancerad bågsläckande teknik, såsom vakuumflaskor, SF6-gas eller specialiserade nät, för att säkert avbryta strömmen.
• Applikationer:Viktigt för tunga industrianläggningar, kraftverk, stora transformatorer och huvuddistributionsmatare där tillförlitlighet är avgörande.
• Skydd:Ofta utrustad med sofistikerade elektroniska utlösningsenheter för exakt selektiv koordination och fjärrkontroll.

Vilka typer av högspänningsbrytare finns det?

High-voltage circuit breakers are categorized by the medium they use to extinguish the electrical arc. Choosing the right type is essential for system safety and efficiency.

Vakuumkretsbrytare (VCB)

• Princip:Använder ett vakuum (tryck < 10⁻⁴ Pa) som ljusbågsdämpande och isolerande medium. Frånvaron av gasmolekyler gör det extremt svårt för en båge att upprätthålla sig själv.
• Nyckelfunktioner:Kompakt storlek, lång livslängd och underhållsfri drift. De är miljövänliga då de inte använder gas eller olja.
• Ansökan:Dominerande i mellanspänning (upp till 40,5 kV) inomhus ställverksapplikationer.

SF6 effektbrytare

• Princip:Använder svavelhexafluorid (SF6) gas, som har en isoleringshållfasthet ~2,5x den hos luft och bågsläckande förmåga ~100x bättre än luft.
• Nyckelfunktioner:Utmärkt prestanda i överföringsnät med hög spänning (HV) och extra hög spänning (EHV). De är pålitliga men kräver strikt tätning för att förhindra gasläckage.
• Ansökan:Används ofta i transformatorstationer och utomhus högspänningsledningar (över 72,5 kV).

Air Blast Circuit Breaker

• Princip:Använder en högtrycksblåsning av tryckluft för att blåsa ut ljusbågen, kyla och släcka den snabbt.
• Nyckelfunktioner:Snabb drift och brandsäker (ingen olja). De är dock bullriga och kräver ett komplext luftkompressorsystem.
• Ansökan:Används historiskt för system med mycket hög spänning (EHV), men till stor del ersatt av SF6 och VCB i moderna nät.

Var passar AC High Voltage MCCB?

Medan VCB:er och SF6-brytare hanterar spänningar på transmissionsnivåAC högspänning MCCBär konstruerad för industriell mellanspänningsdistribution (t.ex. 690V till 3,6kV). Den överbryggar klyftan mellan vanliga lågspänningsbrytare och massiva högspänningsställverk och erbjuder robust skydd för tunga maskiner och kraftcentraler.

FAQ

Vad är spänningen (Un)?

Märkdriftspänningen (Un) för vårAC högspänning MCCBsträcker sig vanligtvis upp till **690V AC**. Denna klassificering säkerställer att brytaren säkert kan arbeta och isolera kretsar i högspänningsindustrimiljöer, såsom stora kraftcentraler och tunga maskiner.

Kan jag använda en standard MCCB för en transformator primärsida?

Ja, men det kräver noggrant urval. Brytaren ska hantera transformatorns inkopplingsström utan störande utlösning. VårAC högspänning MCCBserien har justerbara magnetiska utlösningsinställningar (t.ex. 4–10 gånger in), så att du kan ställa in tröskeln tillräckligt hög för att tolerera inkopplingsströmmar samtidigt som det ger kortslutningsskydd.

Vilket är det typiska strömintervallet?

Högspänningsbrytare i formgjuten hölje täcker i allmänhet högre strömstyrkabehov jämfört med vanliga dvärgbrytare. Vårt sortiment sträcker sig vanligtvis från250A upp till 2500A, vilket gör dem lämpliga för huvuddistributionsmatare och stora industriella laster.

Hur skiljer de sig från säkringar?

• Återställbar:Till skillnad från säkringar som måste bytas ut efter ett fel, kan en MCCB återställas efter utlösning.
• Justerbarhet:MCCB:er tillåter justerbara utlösningsinställningar (termiska och magnetiska), och erbjuder exakt skyddskoordination som fasta säkringar inte kan ge.
• Växlande:En MCCB kan fungera som en manuell strömbrytare för att koppla bort strömmen för underhåll.

Vad händer om jag använder en AC-brytare på ett DC-system?

Gör inte detta.AC-brytare förlitar sig på att växelströmmen passerar noll för att släcka ljusbågen. Likström korsar inte noll, vilket betyder att ljusbågen inte släcks och kan orsaka brand eller explosion. Du måste använda en brytare som är särskilt klassad för DC-applikationer.

Hur byter man säkert ut en högspännings-MCCB?

Säkerheten är av största vikt. Följ dessa steg:

1. Släpp ström:Stäng av strömförsörjningen uppströms och kontrollera nollspänningen.
2. Lockout/Tagout:Använd spärranordningar för att förhindra oavsiktlig återspänning.
3. Koppla från:Ta bort lednings- och lastkablarna (och nollan om tillämpligt).
4. Ersätta:Demontera den gamla enheten och installera den nyaAC högspänningsgjuten hölje brytare, se till att alla anslutningar är åtdragna enligt tillverkarens specifikationer.
