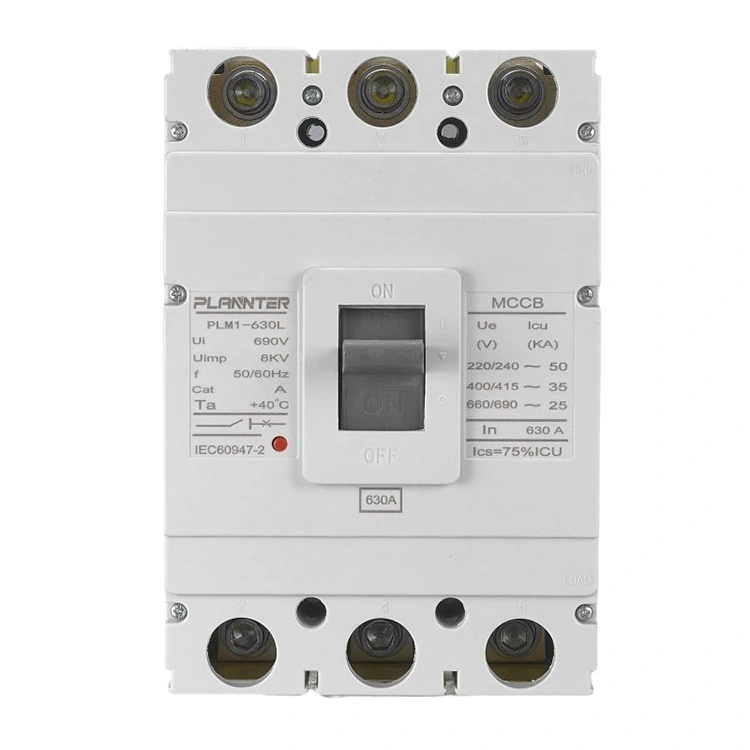

Industriell AC Gjuten Case Breaker

Som ledandeKina leverantörmed 14 års tillverkningsexpertis erbjuder PUGAO (Plannter Electric)Industriell AC Gjuten Case Breaker630A-serien. Denna brytare är konstruerad för kraftig kraftdistribution och kombinerar hög brytkapacitet med rigorös hållbarhet för att skydda storskalig elektrisk infrastruktur.

Vad är en industriell AC-formad höljebrytare?

DeIndustriell AC Gjuten Case Breakerär en skyddsanordning med stor kapacitet utformad för att hantera högströmsbelastningar samtidigt som den ger exakt skydd mot överbelastning och kortslutning. Den fungerar som den primära säkerhetsporten i industriella nätverk och säkerställer att nedströmsutrustning förblir skyddad även under extrema felförhållanden.

Fodraldesign: Överlägsen isolering och hållbarhet

• Gjutna hölje:Byggd med höghållfasta, flamskyddade kompositmaterial som ger exceptionell dielektrisk styrka.
• Kompakt fotavtryck:Optimerad design möjliggör installation med hög densitet i ställverk och elskåp utan att kompromissa med termisk avledning.
• Miljötålighet:Fodralet är förseglat för att skydda den inre mekanismen från industridamm, fukt och kemiska ångor.

Aktuella betyg: Optimerad för tunga laster

VårIndustriell AC Gjuten Case Breakerär speciellt konstruerad för applikationer med hög efterfrågan:

• Märkström:630A, idealisk för huvudfördelningstavlor och stora maskiner.
• Brytkapacitet:Har en hög Ics (Rated Service Breaking Capacity) på 50 kA och Icu (Ultimate Breaking Capacity) på 65 kA, vilket säkerställer att enheten förblir funktionsduglig även efter avbrott av allvarliga fel.
• Stabil drift:Kalibrerad för att förbli stabil vid 1,05 gånger märkströmmen för att förhindra störande snubbel i hektiska industrimiljöer.

Mekanism: Precision & Rapid Response

Den inre mekanismen förIndustriell AC Gjuten Case Breakerär designad för både noggrannhet och livslängd:

• Justerbar momentan resa:Magnetutlösningsinställningar (Im) kan justeras från 3,15 kA till 6,3 kA för att matcha specifika linjeimpedanser.
• Ultrasnabba avbrott:Kan släcka ljusbågar och koppla från kretsar inom 20 ms under en kortslutning.
• Uthållighetstestad:Bekräftad för en mekanisk livslängd på 20 000 operationer och en elektrisk livslängd på 5 000 cykler vid full 630A belastning.
• Korttidsmotstånd:Klarar högströmsimpulser på 55 kA i 1 sekund, vilket ger utmärkt dynamisk och termisk stabilitet.

Nyckelfunktioner och egenskaper

DeIndustriell AC Gjuten Case Breaker630A-serien är byggd för att klara de rigorösa kraven från modern infrastruktur. Från precisionsteknik till modulär flexibilitet, dessa funktioner säkerställer att dina elektriska system förblir säkra, effektiva och kompatibla med internationella standarder.

1. Hög avbrottskapacitet

VårIndustriell AC Gjuten Case Breakerär utformad för att hantera extrema elektriska fel utan fel.

• Icu/Ics prestanda:Nå upp till 65kA ultimat brytkapacitet, med servicebrytningskapacitet (Ics) bibehållen vid 50kA.
• Felisolering:Släcker snabbt bågar inom 20 ms för att förhindra skador på nedströms industriella maskiner.

2. Justerbara trippinställningar

Flexibilitet är nyckeln i industriella miljöer. DeIndustriell AC Gjuten Case Breakermöjliggör finjustering för att förhindra störande snubbel samtidigt som en stabil skyddsbarriär bibehålls.

• Överbelastningsjustering:Stabil drift vid 1,05x märkström; pålitlig frånkoppling inom en timme vid 1,3x märkström.
• Momentan magnetisk tripp:Justerbara inställningar (Im) från 3,15 kA till 6,3 kA för att passa olika linjeimpedanser.

3. Termisk-magnetiska och elektroniska utlösningsenheter

Som proffsKina leverantör, erbjuder vi olika resetekniker för att möta olika skyddsprofiler:

• Termisk-magnetisk:Pålitligt bimetalliskt och elektromagnetiskt skydd för industriella standardbelastningar.
• Elektronisk resa (valfritt):Förbättrad precision för komplexa kraftdistributionsnätverk som kräver digital logik och snabbare svarstider.

4. Brett strömområde

630A-ramen fungerar som en robust lösning för medelstora till stora strömbehov, och säkerställer konsekvent skydd över ett brett spektrum av anslutna laster och linjer i ditt distributionsnätverk.

5. Kompakt & modulär design

Utrymmeseffektivitet är avgörande i moderna ställverk. DeIndustriell AC Gjuten Case Breakerhar ett höghållfast formgjutet hölje som maximerar dielektrisk styrka samtidigt som det totala fotavtrycket för högdensitetsskåpinstallationer minimeras.

6. Flerpoligt skydd

Vår standard 3-poliga design säkerställer synkroniserad drift över alla faser. Denna länkade mekanism är avgörande för att skydda trefasmotorer och säkerställa fullständig systemisolering under ett fel.

7. Tillbehör & Kommunikation

Förbättra dinIndustriell AC Gjuten Case Breakermed en mängd olika fältinstallerbara tillbehör:

• Shuntresor och underspänningsutlösningar:För fjärravstängning och spänningsövervakning.
• Hjälp- och larmkontakter:För statusåterkoppling i realtid till centraliserade kontrollrum eller PLC:er.

8. Miljömässig robusthet

Tillverkad i vårKina fabrikmed strikta ISO9001 kvalitetskontroller är dessa brytare testade för:

• Dynamisk och termisk stabilitet:Kan motstå 55kA kortvariga impulser i 1 sekund.
• Långt liv:Bevisad mekanisk uthållighet för 20 000 operationer och 5 000 elektriska cykler vid full belastning.

FAQ

Vad är skillnaden mellan en industriell och kommersiell MCCB?

Medan båda ger kretsskydd, enIndustriell AC Gjuten Case Breakerär speciellt byggd för tyngre uppgifter jämfört med enheter av kommersiell kvalitet:

• Spänning/strömhantering:Industrimodeller, som vår 630A-serie, är designade för högre kontinuerliga belastningar och betydligt högre kortslutningsavbrottskapacitet (upp till 65kA).
• Robusthet:Industriella enheter har förbättrad termisk och dynamisk stabilitet för att motstå höga strömimpulser (t.ex. 55kA under 1 sekund) som är vanliga i fabriksinställningar.
• Justerbarhet:Till skillnad från kommersiella brytare med fast inställning erbjuder industriversioner breda justeringsområden för både termiska och magnetiska utlösningar för att rymma olika maskiner.

Vilka är de vanliga applikationerna för industriella MCCB?

DeIndustriell AC Gjuten Case Breakerär en mångsidig komponent som finns i olika miljöer med hög efterfrågan:

• Motorskydd:Idealisk för att skydda stora trefasmotorer, hantera höga inkopplingsströmmar utan störande utlösning samtidigt som det ger exakt överbelastningsskydd.
• Paneler och växlar:Fungerar som den huvudsakliga inkommande eller utgående skyddsenheten i distributionscentraler, vilket säkerställer säkerheten för hela grenkretsar.
• Industriell automation:Integrerad i komplexa produktionslinjer och PLC-styrda system för att ge tillförlitlig, automatiserad strömisolering vid elektriska fel.

Vad är skillnaden mellan en MCCB och en ACB?

Att förstå skillnaden är avgörande för att välja rätt skydd för din anläggning:

• Roll:En MCCB (Molded Case Circuit Breaker) används vanligtvis för strömmar upp till 1600A och erbjuder en kompakt, tätad design. En ACB (Air Circuit Breaker) används för mycket högre strömtillämpningar (upp till 6300A) och fungerar vanligtvis som den huvudsakliga inkommande brytaren för en hel anläggning.
• Underhåll:DeIndustriell AC Gjuten Case Breakerär i stort sett underhållsfri på grund av sin förseglade "formade hölje"-design. Däremot har ACB åtkomliga inre delar som kräver regelbunden smörjning och kontaktinspektion.

Varför välja PUGAO Industrial AC Molded Case Breaker?

Som en professionell leverantör baserad i Kina utnyttjar PUGAO 14 års tillverkningsexpertis för att erbjuda industriella AC-formade kretsbrytare – det föredragna valet för kraftdistributionssystem över hela världen:

Exceptionell brytprestanda: Med en ultimat brytkapacitet (Icu) på upp till 65kA och en servicebrytningskapacitet (Ics) på 50kA, säkerställer dessa brytare att utrustningen förblir fullt funktionsduglig och effektiv även efter att kortslutningsfel har åtgärdats, vilket avsevärt minskar ersättningskostnaderna.

Exakta skyddsmekanismer: Med stabil termisk-magnetisk utlösning förblir enheterna immuna mot störande utlösning vid 1,05 gånger märkströmmen; dessutom har de en omedelbar kortslutningssvarstid på mindre än 20ms, vilket skapar en robust försvarslinje för dina industriella laster.

Extrem industriell hållbarhet: Efter att ha klarat rigorösa tester erbjuder dessa brytare en mekanisk livslängd på 20 000 cykler och en elektrisk livslängd på 5 000 cykler under full belastning, samtidigt som de kan motstå korta termiska stabilitetsstötar på 55 kA under 1 sekund.

Omfattande tillverkningssystem: Vi drar nytta av de geografiska fördelarna med vår Kina-baserade fabrik, vi följer strikt ISO 9001-standarderna och införlivar inspektionsteknik för maskinseende för att stödja OEM/ODM-anpassning, vilket garanterar den konsekventa kvaliteten och tillförlitligheten för varje enskild produkt vi levererar.
