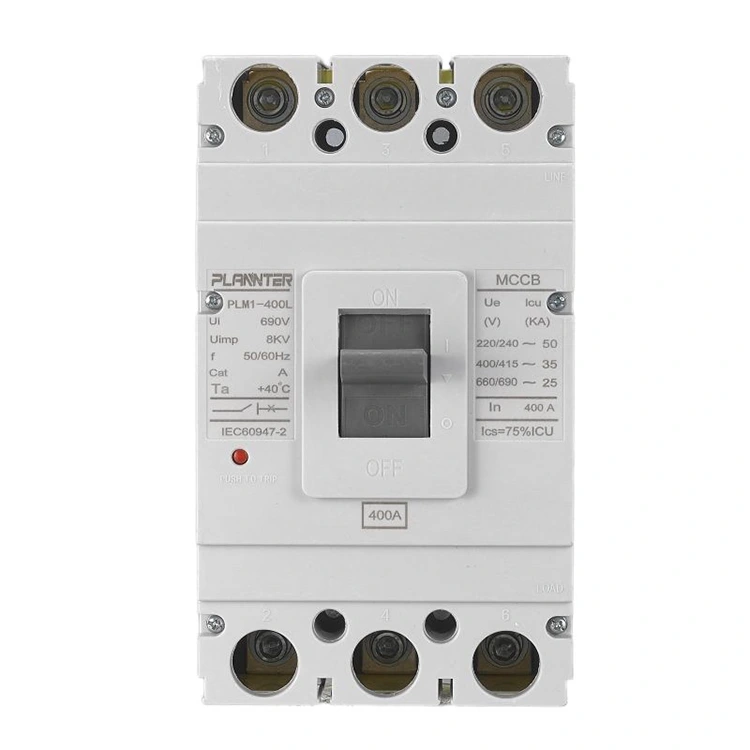

Elektrisk 400A AC gjuten höljesbrytare

Den elektriska 400A AC-formade höljesbrytaren har en hög brytkapacitet på upp till 50–65kA, vilket gör det möjligt för den att snabbt avbryta felströmmar med hög magnitud och därigenom skydda kritisk utrustning. Genom att använda en avancerad termisk-magnetisk utlösningsmekanism, och inkorporera högkvalitativa isoleringsmaterial och silverlegeringskontakter, erbjuder den både exceptionell ledningsförmåga och lång livslängd. Den är lämplig för kraftsystem inom industri, kommersiell och infrastruktur, inklusive olika typer av huvuddistributionsskåp.

Skicka förfrågan

Produktbeskrivning

Den elektriska 400A AC-formade höljesbrytaren är en högpresterande gjuten höljesbrytare designad för tillförlitligt skydd av elektriska system upp till 400A. Det skyddar kraftdistributionssystem för industrier, kommersiella och bostäder från överbelastningar, kortslutningar och felströmmar. Som leverantör i Kina erbjuder Pugao skräddarsydda lösningar för att möta specifika projektkrav, som kombinerar robust prestanda med kompakt design för effektiv energihantering.

Electrical 400A AC MCCB

Tekniska specifikationer för elektrisk 400A AC MCCB

Märkström (in):400A
Märkdriftspänning (Ue):AC 400V / 415V
Nominell isolationsspänning (Ui):Upp till AC 800V
Bedömd frekvens:50/60 Hz
Antal polacker:3P / 4P valfritt
Brytkapacitet (Icu):50kA – 65kA (IEC 60947-2)
Bedömd tjänstebrytningskapacitet (ICS):75 % – 100 % av Icu
Typ av reseenhet:Termisk-magnetisk / elektronisk (tillval)
Resans egenskaper:Justerbart överbelastning och fast/ställbart kortslutningsskydd
Mekaniskt liv:≥ 10 000 operationer
Elektrisk livslängd:≥ 20 000 operationer
Kontaktmaterial:Silver-tennoxidlegering
Installationsmetod:Fast montering
Anslutningstyp:Främre/bakre anslutning tillval
Driftsmekanism:Manuell drift med motoriserad mekanism som tillval
Skyddsnivå:IP20 (högre med kapsling)
Omgivningstemperatur:-5°C till +40°C
Överensstämmelse med standarder:IEC 60947-2, ISO9001

Produktegenskaper:

√ Brytkapaciteten når 65 kA

√ 400 A driftsström

√ Kontakter av lågimpedans silverlegering

√ Höghastighets länksystem med fyra stång

√ Kompakt konstruktion, enkel installation

√ Klarar strikt slingresistansverifiering

√ Automatiserad tillverkning upprätthåller enhetlighet

√ Omedelbart kortslutningsavbrott

√ Pålitlig nedströms kretsskydd

√ Kostnadseffektivt med minskat underhållsbehov

Viktiga fördelar med 400A AC MCCB

Högströmshantering:

Klassad till 400A för att hantera tunga belastningar i stora elsystem
Stöder tillförlitlig drift av huvudpaneler och nedströmsutrustning

Justerbara reseinställningar:

Termisk-magnetisk utlösningsenhet möjliggör finjustering för överbelastnings- och kortslutningsskydd
Optimerar skyddet baserat på belastningstyp och applikationsscenario

Hög brytkapacitet:

Slutlig brytkapacitet (Icu) på 50–65 kA enligt IEC 60947-2 standarder
Avbryter snabbt svåra felströmmar för att skydda utrustning och kablar

Kompakt design:

Utrymmesbesparande lösning jämfört med traditionella rambrytare
Lätt att installera och underhålla i panelskivor och kraftdistributionsenheter

Mångsidiga tillbehör:

Valfria hjälpkontakter, shuntutlösningar och larmmoduler för systemintegration
Kompatibel med olika kontroll- och övervakningsinställningar

Hållbarhet och tillförlitlighet:

Silver-tennoxidlegeringskontakter med precisionsstansning och lasersvetsning
Elektrisk livslängd som överstiger 20 000 cykler och låg kontaktresistans under 35 mikroohm
Avancerad montering och kalibrering säkerställer konsekvent driftkraft och prestanda

Förbättrad säkerhet:

Högpermeabilitet magnetiskt ok av kiselstål säkerställer en kortslutningsreaktion på under 10 ms
100 % fabriksinspektion med vridmomentkalibrerade terminalskruvar och verifiering av slingmotstånd
Tillförlitligt skydd mot elektriska fel och förbättrad personalsäkerhet

FAQ

Vad är huvudapplikationen för en 400A MCCB?

Den elektriska 400A AC-formade höljesbrytaren används i huvudströmfördelningspaneler för industriella, kommersiella och stora bostadssystem.
Skyddar kretsar från överbelastningar, kortslutningar och felströmmar.
Säkerställer tillförlitlig drift av nedströmsutrustning som motorer, transformatorer och stora apparater.

Är 400A-utlösningsinställningen justerbar?

Ja, MCCB har en termisk-magnetisk utlösningsenhet med justerbara inställningar.
Tillåter anpassning baserat på lasttyp och säkerhetskrav.
Hjälper till att förhindra störande snubbel samtidigt som ett effektivt skydd bibehålls.

Vad är skillnaden mellan 3P och 4P 400A MCCB?

3P MCCB: Skyddar trefaskretsar och lämnar neutralledningen obruten.
4P MCCB: Skyddar trefaskretsar plus nollledningen, och erbjuder fullständig frånkoppling.
Valet beror på systemkrav och säkerhetsstandarder.

Vilken kabelstorlek ska jag använda för en 400A MCCB?

Kabelstorlek beror på installationstyp, isoleringsmaterial och tillåtet spänningsfall.
Vanligtvis är 400A MCCB:er parade med kablar från 120 mm² till 185 mm² kopparledare.
Konsultera Pugao Electric för exakta rekommendationer baserat på specifika projektförhållanden.

Hur ofta ska en 400A MCCB testas?

Regelbunden inspektion rekommenderas, vanligtvis var 6–12:e månad för kritiska system.
Testa för mekanisk funktion, utlösningsrespons och anslutningsintegritet.
Säkerställer att den elektriska 400A AC-formade kretsbrytaren bibehåller ett tillförlitligt skydd under hela sin livslängd.
