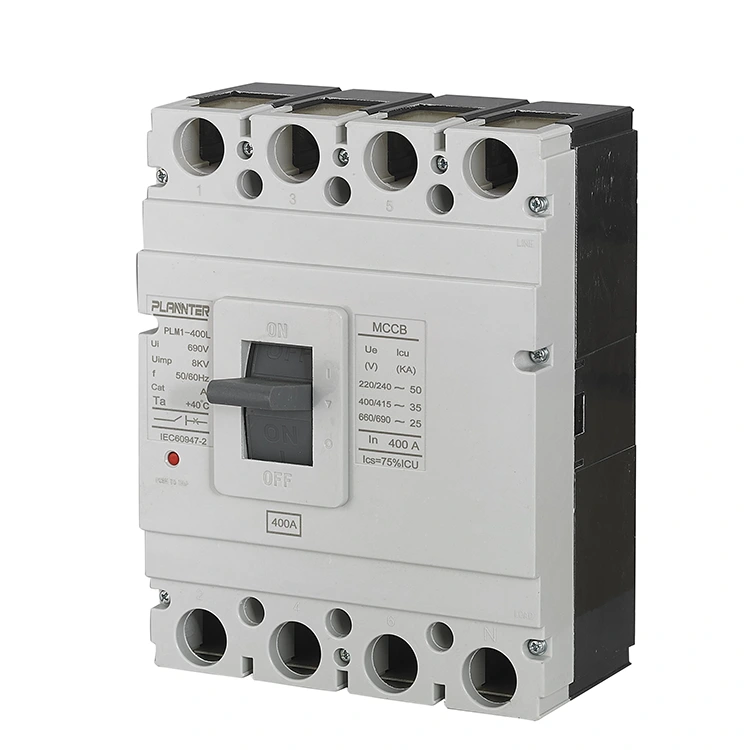

AC-överbelastning och kortgjuten höljesbrytare

Vår AC-överbelastningsbrytare och kortgjutna kretsbrytare, tillverkad av Pugao (Plannter Electric), är konstruerade för att möta avancerade krav inom kraftdistributionsskydd. En nyckelparameter för prestanda är deras ultimata kortslutningsbrytande kapacitet (Icu), vanligtvis klassad mellan 50kA och 100kA över olika modeller. Denna höga brytkapacitet garanterar säkra avbrott och systemstabilitet under svåra kortslutningsförhållanden. Vi är här för att hjälpa dig och kommer att svara på dina meddelanden så snart som möjligt.

Skicka förfrågan

Produktbeskrivning

Konstruerad för kritisk kraftdistribution, denAC-överbelastning och kortgjuten höljesbrytareär en högpresterande skyddsanordning utformad för att skydda elektriska nätverk från överbelastning och allvarliga kortslutningar. En del av vår avancerade PLM1-serie, denna brytare kombinerar robust mekanisk konstruktion med exakt elektroniskt skydd, vilket säkerställer stabilitet för system som arbetar upp till 690V och 1250A.

AC Overload and Short Molded Case Circuit Breaker

Kärnfördelar och nyckelfunktioner

Hög brytkapacitet (Icu):Betygsatt mellan50kA och 100kA, garanterar säkert avbrott även under extrema kortslutningsförhållanden.
Precisionsskydd:Utrustad med en elektronisk utlösningsenhet med hög precision (brytarens "hjärna") som möjliggör justerbara inställningar för långa fördröjningar, korta fördröjningar och omedelbara inställningar.
Överlägsen hållbarhet:Byggd för en mekanisk livslängd på10 000 till 20 000 cykler, vilket säkerställer långsiktig tillförlitlighet i krävande industriella miljöer.
Avancerad ljusbågssläckning:Har en magnetisk utblåsningsspole och splitterplattor för att segmentera och kyla bågar på millisekunder, vilket säkert avbryter felströmmar.

Tekniska specifikationer

Produktnamn	AC-överbelastning och kortgjuten höljesbrytare (PLM1-serien)
Nominell driftspänning (Ue)	690V AC (PLM1-63 är 400V)
Nominell isolationsspänning (Ui)	800V / 1000V (PLM1-63 är 500V)
Märkström (in)	Upp till 1250A (t.ex. 400A standardmodeller)
Brytkapacitet (Icu)	50kA – 100kA
Typ av trippenhet	Elektronisk (justerbar: lång fördröjning, kort fördröjning, ögonblicklig)

Typ	Märkström (A)	Polnummer	Nominell isoleringsspänning (V)	Märkdriftspänning (V)	Ultimate kortslutningsbrytningskapacitet (KA)	Betjänar kortslutningsbrytningskapacitet (KA)	Användningskategori
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Ansökningar

PLM1-serien är lämplig för vertikal och horisontell installation i olika sektorer:

Industriell kraftdistribution:Skydd av huvudkretsar i fabriker och tillverkningsanläggningar.
Infrastruktur:Används i stora kommersiella byggnader och energianläggningar.
Motorstyrning:Designad för sällsynt byte och start av motorer.

Kvalitetssäkring och tillverkning

På Pugao Electric förstår vi att hantverk direkt påverkar säkerheten. Vår produktionsprocess säkerställer varjeAC-överbelastning och kortgjuten höljesbrytareuppfyller internationella standarder:

Precisionselektronik:Vi använder SMT och våglödning med hög precision för hållbara kretskort.
Individuell kalibrering:Varje elektronisk utlösningsenhet är individuellt kalibrerad med dedikerad testutrustning för att matcha designade skyddskurvor.
Stränga tester:100 % fabrikstestning för mekaniska, elektriska och miljömässiga prestanda före leverans.
Certifieringar:Uppfyller standarderna ISO9001, ISO14001 och ISO45001.

Varför välja Pugao (Planter Electric)?

Selektiv utlösning:Våra justerbara inställningar möjliggör sömlös koordination med enheter uppströms/nedströms, vilket förhindrar omfattande strömavbrott.
Global erfarenhet:Vi förser marknader runt om i världen med pålitliga, defektfria produkter.
Avancerad teknik:Antagande av internationell avancerad teknik för överlägsen ljusbågssläckning och termisk stabilitet.

Service, förpackning och support

Garanti:Omfattande garantitäckning garanterar sinnesfrid.
Förpackning:Slitstark, exportklassad förpackning designad för att tåla långdistanshantering.
Stöd:Vi tillhandahåller installationsvägledning och teknisk support. Kontakta oss för manualer eller bruksanvisningar.

FAQ

Vad är skillnaden mellan inställningar för lång fördröjning och kort fördröjning?

Lång fördröjningskyddar mot överbelastning (t.ex. vid full märkström på 400A) för att förhindra kabelöverhettning.Kort fördröjningmöjliggör en kort paus under höga strömstötar för att samordnas med nedströms brytare, åtgärda lokaliserade fel utan att lösa ut huvudbrytaren.

Kan denna brytare användas för motorstart?

Ja, AC-överbelastning och kortformad kretsbrytare PLM1-serien är klassad för sällsynt byte och start av motorer, förutsatt att de aktuella värdena matchar motorkraven.

Hur fungerar ljusbågssläckningssystemet?

Den använder en magnetisk utblåsningsspole för att skapa ett starkt magnetfält som drar bågen in i en kammare med splitterplattor. Detta segmenterar och kyler bågen och släcker den säkert inom millisekunder.
