4P elektronisk utlösningsenhet

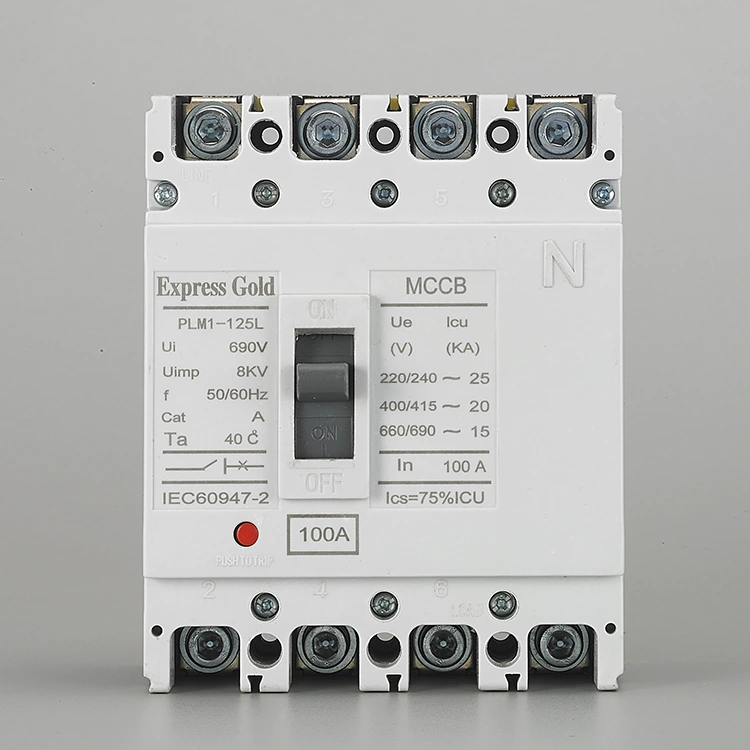

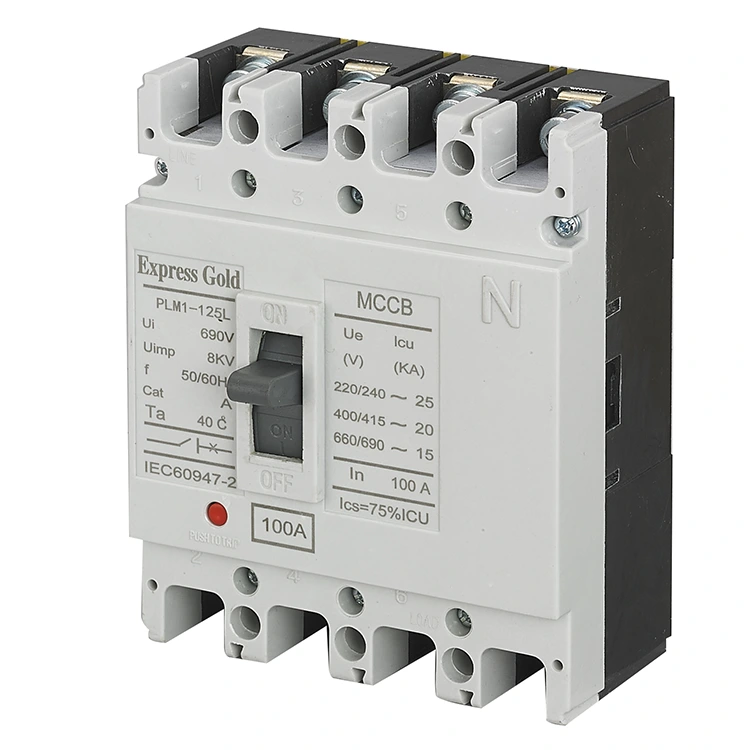

Här på Pugao (Plannter Electric) är vår kärna övertygelse att elsäkerhet inte ska vara en lyx – det är grunden för ett säkert och bekvämt liv. Tänk på vår 100A, 4P elektroniska utlösningsenhet: vi använder högkvalitativ härdplast för höljet, som är formsprutat under hög värme och tryck. Denna avancerade tillverkningsprocess ger enastående dimensionsstabilitet, förbättrad isoleringsstyrka och konsekvent ljusbågsmotstånd, vilket ger dig förtroende för din elektriska infrastruktur. Har du frågor? Hör gärna av dig! Vi är glada över att prata och samarbeta för att säkerställa din elsäkerhet.

Skicka förfrågan

Produktbeskrivning

De4P elektronisk utlösningsenhetär en avancerad skyddsmodul som används i kretsbrytare i formgjuten hölje (MCCB), designad för att övervaka och kontrollera alla fyra ledare i ett trefas fyrtrådssystem (L1, L2, L3 och Neutral). Till skillnad från traditionella trepoliga system säkerställer det full isolering och skydd, vilket gör det till en kritisk lösning för modern eldistribution där säkerhet och strömkvalitet är avgörande.

Styr och skyddar fas- och nollledare samtidigt
Ger intelligent och exakt feldetektering
Förbättrar systemsäkerheten i komplexa elektriska miljöer

4P Electronic Trip Unit

Produktspecifikation

Typ	Märkström (A)	Polnummer	Nominell isoleringsspänning (V)	Märkdriftspänning (V)	Ultimate kortslutningsbrytningskapacitet (KA)	Betjänar kortslutningsbrytningskapacitet (KA)	Användningskategori
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Nyckelfunktioner och fördelar

Neutralt skydd

Ger direkt övervakning och skydd av nollledaren
Förhindrar neutral överbelastning orsakad av harmoniska strömmar från icke-linjära belastningar
Säkerställer att alla poler, inklusive noll, är frånkopplade vid fel
Åtgärdar säkerhetsluckor som finns i traditionella trepoliga brytare

Justerbart skydd

Utrustad med elektroniska utlösningsinställningar för exakt skyddskontroll
Parametrarna för överbelastning, kortslutning och omedelbart skydd för 4P elektroniska utlösningsenheter är helt justerbara
Förbättrar selektivitet och koordination inom distributionssystemet
Minskar onödig snubbling och förbättrar systemets drifttid

Avancerade funktioner

Säkerställer full kretsisolering och förhindrar risker för återmatning
Förbättrar säkerheten vid underhåll och service
Upprätthåller neutral integritet i scenarier för kraftöverföring
Stöder säker växling mellan nät- och generatorström

Mätning och kommunikation

Stöder realtidsövervakning av ström över alla fyra polerna
Valfria kommunikationsgränssnitt för systemintegration
Möjliggör databaserad diagnostik och förutsägande underhåll
Förbättrar synlighet och kontroll av elektrisk infrastruktur

Ansökningar

Huvudströmbrytare i byggnads- och industrifördelningspaneler
Automatic Transfer Switch (ATS) system som använder 4P elektroniska utlösningsenheter för säker strömbrytning.
Trefas fyrtrådssystem som kräver full isolering
Kommersiella och industriella anläggningar med känsliga eller icke-linjära belastningar
Kritiska miljöer där kontinuerlig kraft och säkerhet är avgörande

FAQ

Vad är 4P4D vs. 4P3D?

4P4D (fyra pol fyra-detektering):Alla fyra ledarna (L1, L2, L3, N) är helt övervakade och skyddade
4P3D (fyrpolig tre-detektering):Endast trefasledarna övervakas, medan nollan är kopplad men inte aktivt skyddad
4P4D ger högre säkerhet genom att inkludera nollströmsdetektering och skydd
De4P elektronisk utlösningsenhetmed 4P4D rekommenderas för system med harmoniska belastningar eller känslig utrustning

Kan det neutrala skyddet justeras?

Ja, neutrala skyddsinställningar är vanligtvis justerbara i avancerade utlösningsenheter
Användare kan konfigurera skyddsnivåer för neutralström (t.ex. 50 %, 100 % eller inaktiverad)
Justering hjälper till att matcha systemkrav och belastningsegenskaper
Förbättrar flexibiliteten i applikationer med varierande neutralströmsförhållanden

Vad är syftet med neutralt skydd?

Förhindrar överhettning och skador orsakade av för hög nollström
Adresserar harmonisk distorsion från icke-linjära belastningar (t.ex. UPS, LED-belysning, IT-utrustning)
Säkerställer säker drift i trefas fyrtrådssystem
De4P elektronisk utlösningsenhetsäkerställer fullt skydd genom att övervaka både fas- och nollledare

Hur testar du trippenheten?

Använd den inbyggda testknappen (om tillgänglig) för funktionskontroller
Tillämpa sekundär ströminsprutningstestning för exakt kalibreringsverifiering
Bekräfta utlösningssvar under simulerad överbelastning eller feltillstånd
Regelbundna tester säkerställer tillförlitlighet och överensstämmelse med underhållsstandarder

Vad betyder det om en statuslampa lyser?

Strömindikator:Utlösningsenheten är strömsatt och fungerar normalt
Larmindikator:Varningstillstånd såsom överbelastning eller förutlösningssignal
Reseindikator:Brytare har löst ut på grund av ett feltillstånd
Felkodsvisning (om tillgänglig):Ger detaljerad feldiagnostik
Statuslampor hjälper operatörer att snabbt identifiera systemtillstånd och vidta åtgärder
