AC 4-polig gjuten höljesbrytare 225A

Pugao AC 4 Pole Molded Case Breaker 225A överensstämmer med, och överträffar i många avseenden, kraven i relevanta internationella och nationella standarder för sina kritiska specifikationer, såsom nominell driftspänning, nominell isolationsspänning och inträngningsskyddsklassning (t.ex. IP40). Alla certifierade nyckelprestandadata är fullständigt märkta på enheten och är fullständigt märkta i själva enheten. handbok. Vi upprätthåller också fullständiga testrapporter från ackrediterade auktoritativa organ och välkomnar dig att granska dessa rapporter för verifiering när som helst. Vi är övertygade om att transparens med tekniska data är grunden för förtroende. För ytterligare information eller för att begära testrapporterna, tveka inte att kontakta oss.

Skicka förfrågan

Produktbeskrivning

Konstruerad för mellanliggande kraftdistribution, denAC 4-polig gjuten höljesbrytare 225Akombinerar robust strukturell design med exakta skyddsegenskaper. Med stöd av Pugaos (Plannter Electric) end-to-end kvalitetssäkring säkerställer denna serie felfri prestanda för kritiska 4-trådssystem.

Vad är en AC 4-polig strömbrytare 225A?

DeAC 4-polig gjuten höljesbrytare 225Aär en specialiserad elektrisk skyddsanordning utformad för att skydda trefaskretsar med en neutral linje (L1, L2, L3, N). Den är klassad för 225 Ampere och fungerar som en kärnkomponent för mellanliggande kraftdistribution, skyddar nedströmsutrustning från överbelastning och kortslutning samtidigt som den säkerställer total systemisolering.

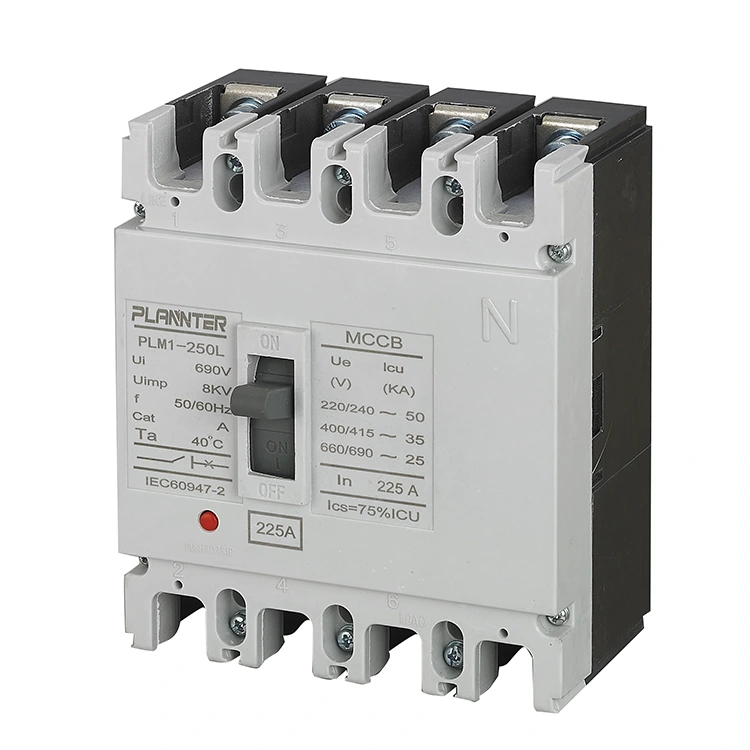

AC 4 Pole Molded Case Circuit Breaker 225A

Hur det fungerar, fungerar och felsöker

Operativ mekanism

Enheten har en tydlig, lyhörd manuell manövermekanism med distinkt taktil feedback. Handtagspositionerna är uttryckligen markerade:

PÅ:Kretsen är stängd och strömsatt.
AV:Kretsen är öppen och strömlös.
TRIPPADE:Mellanläge som indikerar att ett fel har inträffat.

Arbetsprincip

AC 4-polig strömbrytare 225A använder en termisk magnetisk utlösningsenhet för skydd i två lager:

Termiskt skydd (överbelastning):Använder ett bimetallelement för att ge inverstidsutlösning. Ju högre överbelastningsström, desto snabbare resa.
Magnetiskt skydd (kortslutning):Ger ett omedelbart svar på klara felströmmar med hög magnitud (upp till tiotals kA) omedelbart.

Driftsättning & tillbehör

Serien erbjuder stark utökningsmöjlighet för specifika applikationsbehov. Driftsättning innebär att de nödvändiga tilläggen installeras i de angivna platserna:

Hjälpkontakter:För fjärrsignalering av brytarens status.
Shuntfrigöring:Möjliggör fjärrutlösning/öppning av brytaren.
Underspänningsutlösning:Slår automatiskt ut brytaren om spänningen faller under en säker nivå.
RCD-modul:Lägger till jordfelsskydd för omfattande säkerhet.

Viktiga tekniska egenskaper och specifikationer

Kapacitet

Märkström av225A, lämplig för mellanliggande distributionsbelastningar.

polacker

4-polig (4P):Skyddar tre faser plus nollan, vilket säkerställer fullständig isolering av kretsen.

Spänning

Designad för vanliga AC-distributionsnätverk (vanligtvis 400V/690V AC).

Trippenhet

StandardTermisk-magnetiskenhet med justerbara eller fasta inställningar beroende på modellvariant.

Avbryt betyg

Hög kortslutningsbrytningskapacitet (Icu) som kan hantera tiotals kiloampere säkert.

Montering

Använder säkerbultförboch, vilket säkerställer ett tillförlitligt elektriskt gränssnitt för högströmsapplikationer.

Konstruktion

Robust formgjuten fodraldesign som är slagtålig och formstabil.

Kvalitetssäkring & leverans

På Pugao Electric är vår princip "förhindra att defekter går vidare till nästa steg."

100 % inspektion:Varje enhet genomgår mekaniska, elektriska och miljömässiga tester före leverans.
Exportförpackning:AC 4-polig strömbrytare 225A är säkrad för att tåla långdistanshantering.
Snabb leverans:Vanliga modeller är ofta tillgängliga från lager, medan skräddarsydda beställningar följer en bekräftad produktionstidslinje.

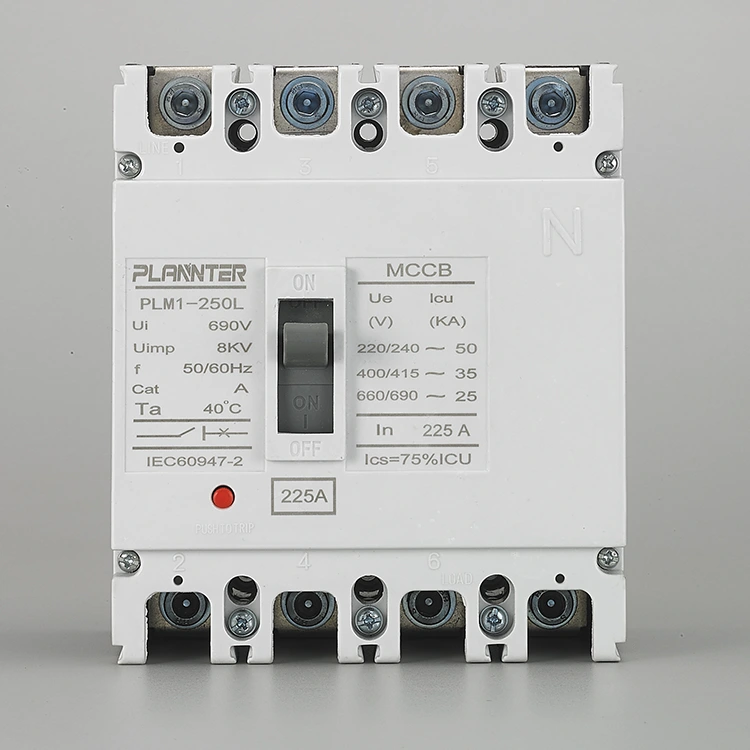

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

Produktspecifikation

Typ	Märkström (A)	Polnummer	Nominell isoleringsspänning (V)	Märkdriftspänning (V)	Ultimate kortslutningsbrytningskapacitet (KA)	Betjänar kortslutningsbrytningskapacitet (KA)	Användningskategori
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

FAQ

Varför använda en 4-polig istället för en 3-polig?

En 4-polig brytare kopplar bort alla tre fasernaochneutralledaren samtidigt. Detta är viktigt för:

Säkerhet:Säkerställer total isolering av kretsen för underhållspersonal.
Backupkraftsystem:Krävs för överföringsomkopplare (ATS) för att förhindra neutral-till-jord-slingor vid växling mellan el- och generatorkraft.
Harmonisk begränsning:Skyddar mot neutrala strömmar orsakade av icke-linjära belastningar (som VFD och datorer).

Vad är spänningen?

DeAC 4-polig gjuten höljesbrytare 225Aär vanligtvis klassad för standard industriella distributionsspänningar, som vanligtvis stöder400V till 690V ACsystem. Se den specifika märkskylten på enheten för exakt märkdriftsspänning (Ue) och isolationsspänning (Ui).

Vad är typen av reseenhet?

Standardmodeller använder enTermisk-magnetisk utlösningsenhet:

Termisk:Ger inverstidsskydd mot överbelastning med hjälp av en bimetallremsa.
Magnetisk:Ger omedelbart skydd mot kortslutning.

Obs: Elektroniska utlösningsenheter kan finnas tillgängliga för mer exakta inställningar.

Vad är brytkapaciteten?

Brytkapaciteten (Icu) varierar beroende på modellvariant men är utformad för att hantera betydande felströmmar som är typiska för mellandistribution. DeAC 4-polig gjuten höljesbrytare 225Aerbjuder i allmänhet en brytkapacitet som sträcker sig från25kA upp till 85kA(vid 400V), vilket säkerställer att den säkert kan avbryta kortslutningar utan att skadas.
