AC 690V Gjuten Case Breaker

AC 690V Molded Case Breaker levererar överlägsen dynamisk/termisk stabilitet med 85–100kA/1s Icw, 75–100 % Ics för underhållsfri återanvändning efter fel och intelligenta utlösningsenheter för exakt selektivt skydd. Dess bryttid på 15–30 ms minimerar skador, medan robust konstruktion säkerställer tillförlitlighet i industri-, sjukhus- och flygplatsdistributionssystem.

Skicka förfrågan

Produktbeskrivning

Med stöd av ISO9001-, ISO14001- och ISO45001-certifieringar levererar Pugao Electric precisionskonstruerade elektriska lösningar. VårAC 690V Gjuten Case Breakererbjuder prestanda som nästan motsvarar en ramkretsbrytare, vilket säkerställer överlägsen dynamisk och termisk stabilitet för dina kritiska kraftdistributionsnätverk.

Vad är en AC 690V gjuten höljebrytare?

EnAC 690V Gjuten Case Breakerär en högspänningsskyddsanordning utformad för att skydda elektriska kretsar från överbelastningar, kortslutningar och fel. Till skillnad från vanliga 400V-brytare är den här enheten konstruerad för att hantera högre spänningsnivåer, vilket gör den idealisk för att minska kabelstorlekar och förbättra energieffektiviteten i tung industri och stora kommersiella applikationer.

Produktspecifikation

Typ	Märkström (A)	Polnummer	Nominell isoleringsspänning (V)	Märkdriftspänning (V)	Ultimate kortslutningsbrytningskapacitet (KA)	Betjänar kortslutningsbrytningskapacitet (KA)	Användningskategori
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

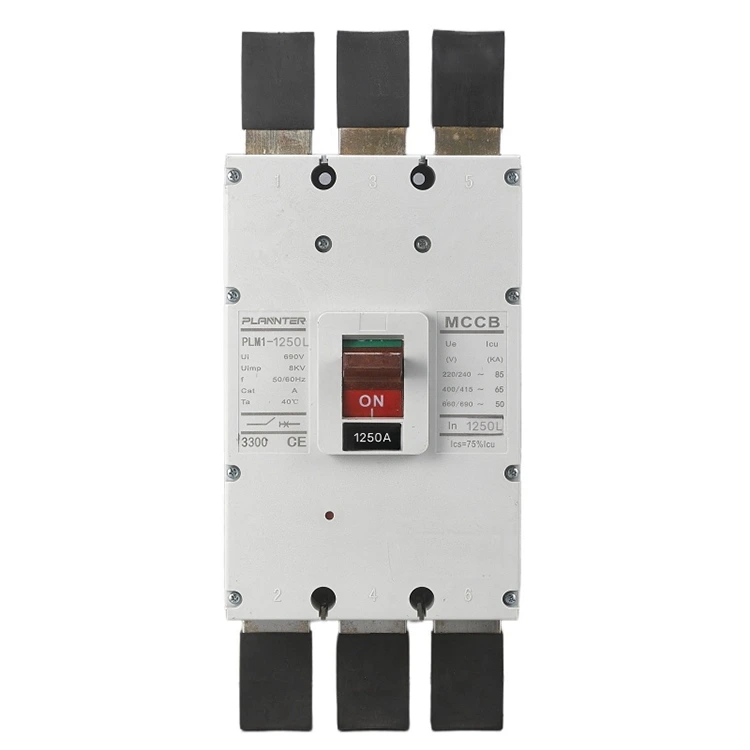

AC 690V Molded Case Breaker

Nyckelfunktioner och tekniska specifikationer

Spänning och kapacitet

Märkspänning:690V AC (50/60Hz).
Korttidsmotståndsström (Icw):Klassad till 85 kA/1s till 100 kA/1s, vilket säkerställer att enheten förblir intakt under kortslutningstoppar.
Servicebrytningskapacitet (ICS):75 % till 100 % av Icu, vilket gör att brytaren kan återgå till drift utan underhåll efter att ha åtgärdat ett fel.

Aktuella betyg

Finns i olika ramstorlekar, inklusive högströmsmodeller upp till1250A, lämplig för huvuddistributionsmatare.

Reseenheter

Utrustad med intelligenta utlösningsenheter som erbjuder stegvis skydd:

Lång tids fördröjning:För överbelastningsskydd (invers-tidsutlösning).
Kort tidsfördröjning:För selektiv koordination vid partiella kortslutningar.
Omedelbar operation:För kritiskt kortslutningsavbrott (15ms–30ms total bryttid).

Standarder

Fullt kompatibel med IEC 60947-2 och GB-standarder, vilket säkerställer global kompatibilitet och säkerhet.

Viktiga fördelar

Varför välja vårAC 690V Gjuten Case Breaker?

Överlägsen stabilitet:Hög Icw-klassning garanterar dynamisk och termisk stabilitet mot plötsliga kortslutningar.
Oavbruten ström:Hög Ics-kapacitet innebär att brytaren kan hantera maximalt med fel och fortsätta arbeta, vilket minimerar stilleståndstiden.
Selektivt skydd:Exakta utlösningsinställningar säkerställer att endast den felaktiga kretsen är isolerad, vilket håller huvudledningen spänningssatt.

Ansökningar

Våra brytare är viktiga för central kraftdistribution i krävande miljöer:

Tung industri:Kemiska anläggningar, stålverk och biltillverkningsanläggningar.
Kritisk infrastruktur:Centrala kraftrum på större sjukhus och flygplatsterminaler.
Stora byggnader:Skyddar känsliga utrustningsrum och fördelar kraft till hela byggnadsflyglarna.

Varför välja Pugao Electric?

Som proffsTillverkareiKina, vi tror att avancerad utrustning är grunden för kvalitet.

Intelligent tillverkning:Vi använder automatiserade lindningsmaskiner och datorstyrda precisionsformsprutningssystem.
Konsekvent kvalitet:Nyckelbultar dras åt med kalibrerade verktyg och varje enhet testas för slaglängd, kontakttryck och fulllastdrift.
Snabb leverans:Våra effektiva produktionslinjer gör att vi kan leverera order snabbt utan att kompromissa med prestanda.

FAQ

Vad är brytkapaciteten för en 690V AC MCCB?

Våra enheter har vanligtvis en slutlig brytkapacitet (Icu) på upp till 100kA och en servicebrytningskapacitet (Ics) på 75-100 % av Icu.

Vilka strömvärden finns tillgängliga för 690V MCCB?

Vi erbjuder ett brett utbud av klassificeringar, vanligtvis från 100A upp till 1250A eller 1600A, beroende på ramstorlek.

Vilka är de vanligaste resetyperna?

Vanliga typer inkluderar termisk magnetisk (TM) för allmänt bruk och elektronisk (mikroprocessorbaserad) för exakt skydd och kommunikation.

Är 690V-brytare lämpliga för DC?

I allmänhet nej. AC-brytare förlitar sig på strömnollgenomgång för att släcka ljusbågar. DC-system kräver specifika DC-klassade brytare såvida inte AC-brytaren är uttryckligen nedsatt och certifierad för DC-användning.

Var används 690V MCCB?

De används i tung industriell distribution, förnybar energi (sol/vind) och stora kommersiella anläggningar för att minska kabelkostnaderna och förbättra effektiviteten.
